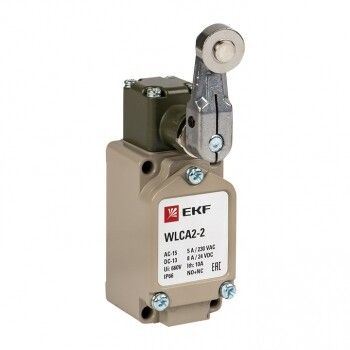

Выключатель концевой WLCA2-2 PROxima 5А, 1НО+1НЗ, IP66 EKF LSE-WLCA2-2

Концевой выключатель WLCA2-2 PROxima от EKF - надёжный механический датчик для фиксации крайних положений подвижных узлов в жестких условиях. Металлический корпус с защитой IP66 и рычаг с роликом делают его подходящим для промышленной автоматики, особенно там, где важна долговечность и точность срабатывания.

Назначение и область применения

Концевой выключатель WLCA2-2 PROxima используется для определения предельных положений движущихся компонентов - например, стола станка, двери шкафа, ленты конвейера. Он размыкает или замыкает электрическую цепь при достижении заданной точки, передавая сигнал в систему управления. Применяется в системах безопасности, автозапуска, остановки оборудования и сигнализации.

Технические характеристики

• Напряжение: 220 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 10 А при AC-15 (24 В), 5 А при AC-15 (230 В), 8 А при DC-13 (24 В);
• Контакты: один нормально замкнутый (НЗ) контакт - при срабатывании размыкает цепь;
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды;
• Материал корпуса: металл - обеспечивает прочность и устойчивость к ударным нагрузкам;
• Температурный режим: от –10 C до +80 C - подходит для холодных цехов и нагретых зон;
• Управление: рычаг с роликом - снижает трение, позволяет работать с плавными движениями;
• Подключение: винтовые зажимы - надёжная фиксация проводов без пайки;
• Монтаж: на винты - крепится через отверстия в корпусе.

Совместимость и монтаж

WLCA2-2 PROxima совместим с большинством промышленных контроллеров и реле, работающих в диапазоне 24–230 В. Для установки используйте два винта, соответствующие посадочному отверстию - диаметр крепления не указан, но типичен для аналогичных моделей (обычно M4–M6). Убедитесь, что рычаг свободно перемещается и не задевает соседние детали. Подключайте провода строго в соответствии с полярностью, если используется постоянный ток - хотя НЗ контакт не требует её соблюдения для работы, но важно для диагностики.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным коммутационным устройствам, применяемым в системах управления. Отсутствие вспомогательных блок-контактов и сертифицированных функций безопасности (SIL, PL) означает, что он не предназначен для критических цепей, где требуется дублирование или проверка целостности сигнала. Его можно использовать в составе системы безопасности, но не как единственный элемент защиты.

Преимущества

• Металлический корпус повышает срок службы в условиях вибраций, пыли и брызг;
• Роликовый рычаг минимизирует износ и позволяет работать с медленно движущимися объектами;
• IP66 обеспечивает работу в сырых, запылённых помещениях - например, на литейных участках или в цехах с мойкой;
• Простая конструкция - мало подвижных частей, легко обслуживать и менять;
• Широкий диапазон рабочих температур - подходит для неотапливаемых площадок.

Ограничения применения

• Не имеет нормально открытых контактов - нельзя использовать для задач, требующих размыкания при покоящемся состоянии;
• Нет встроенных световых индикаторов - невозможно визуально определить состояние без внешнего контроля;
• Не рассчитан на высокочастотные срабатывания - более 1000 циклов в час могут снизить срок службы;
• Не подходит для взрывоопасных зон - отсутствуют взрывозащита и соответствующие сертификаты;
• Один НЗ контакт - недостаточно для сложных схем с несколькими состояниями.

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки;
• Фиксация закрытого положения двери шкафа с ЧПУ;
• Сигнализация о полном заполнении контейнера на конвейере;
• Контроль положения люка в технологической линии пищевого производства;
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости.

Практические советы

• Выбирайте место монтажа так, чтобы рычаг активировался точно в нужной точке - лучше тестировать с помощью временной фиксации;
• Проверьте посадочный диаметр и глубину отверстий под винты перед заказом - они должны совпадать с вашим креплением;
• При использовании в цепях 230 В не превышайте ток 5 А - перегрузка вызывает свечение контактов и быстрый выход из строя;
• При работе в условиях повышенной влажности регулярно осматривайте контакты - даже IP66 не исключает возможную коррозию внутри при длительной эксплуатации;
• Если нужен сигнал “открыто”, используйте внешнее реле - этот выключатель не умеет открывать цепь при обычном состоянии.
