Индикатор ND16-22DS/4 красный АС230В (R) | 593012 CHINT

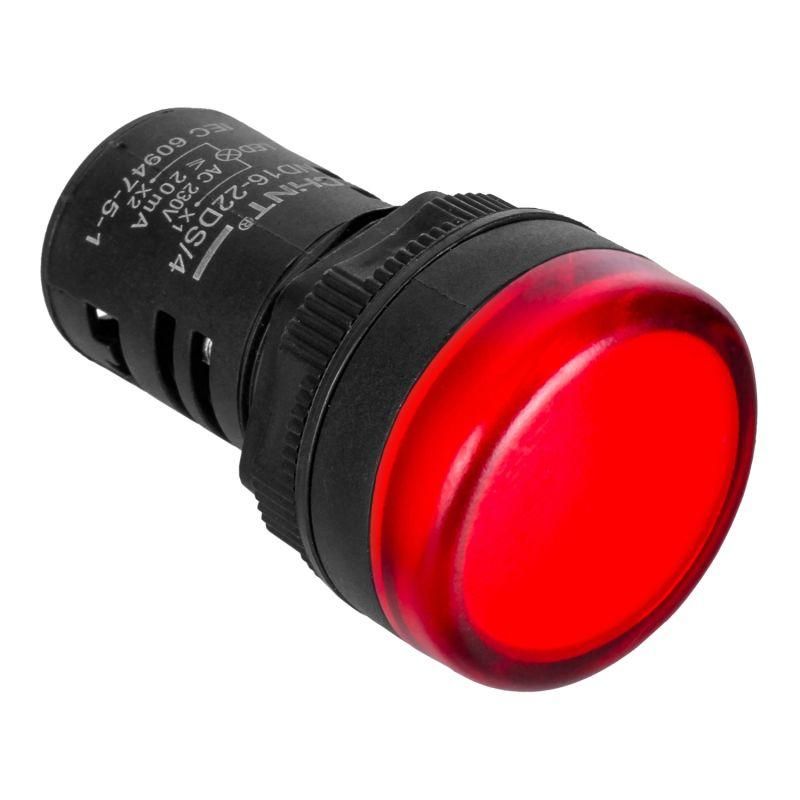

Индикатор ND16-22DS/4 красный АС 230В (R) от CHINT - компактный световой сигнал для визуального отображения состояния оборудования в цепях переменного тока. Модель из серии ND16 рассчитана на долгую работу и подходит для установки в панели управления, где требуется надежный индикатор с плоской линзой и винтовым подключением.

Назначение и область применения

Индикатор ND16-22DS/4 красный АС 230В (R) используется для сигнализации включения питания, аварийных ситуаций или активного режима устройства. Подходит для монтажа в распределительных щитах, автоматических системах, станках, конвейерах и другом промышленном оборудовании. Применяется там, где нужен яркий, заметный красный сигнал при работе от сети 230 В.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиод - энергоэффективный, долговечный источник света
• Цоколь лампы: BA9s - стандартный тип для индикаторов с двумя контактными штырьками
• Цвет линзы: красный - обеспечивает высокую контрастность и видимость
• Форма линзы: плоская - позволяет устанавливать индикатор flush с поверхностью панели
• Подключение: винтовые зажимы - надежное и простое подсоединение проводов
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Габариты: 30,5 × 22 × 15 мм - компактный размер для плотной компоновки
• Количество индикаторов: один
• Цвет переднего кольца: черный - маскирует корпус при установке в панель
• Работоспособность: до 40 000 часов - гарантия длительной службы без замены

Совместимость и монтаж

Индикатор ND16-22DS/4 красный АС 230В (R) устанавливается в отверстие диаметром 16 мм - совместим с большинством стандартных панелей. Переднее кольцо фиксирует устройство в корпусе, предотвращая люфт. Для монтажа достаточно просверлить отверстие, вставить индикатор и затянуть гайку сзади. Лампа уже встроена - дополнительная закупка не требуется. Убедитесь, что напряжение в цепи соответствует 230 В AC; применение на постоянном токе невозможно.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 исключает случайный доступ к токоведущим частям крупными объектами, но не предназначен для использования во влажных средах или местах с брызгами воды. Серия ND16 прошла тестирование на помехозащищённость - снижено влияние внешних ЭМП на работу.

Преимущества

• Светодиодная лампа - меньше тепла, выше КПД, срок службы до 40 000 часов
• Плоская линза - эстетичный внешний вид, легко сочетается с современными панелями
• Винтовое подключение - удобно для многожильных и одножильных проводов
• Чёрное переднее кольцо - минимизирует блики и делает индикацию более чёткой
• Универсальность серии ND16 - работает как на переменном, так и на постоянном токе (хотя эта модель - только AC)

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности, мытья струёй воды или запылённых помещениях - степень защиты IP40 недостаточна
• Работает только при напряжении ~230 В AC - нельзя использовать на 12 В, 24 В или постоянном токе
• Не имеет механической защиты от ударов - требует установки внутри корпуса или за защитным экраном
• Замена лампы невозможна - при выходе из строя меняется весь индикатор

Примеры использования

• Индикация включения главного питания на щите управления станком
• Сигнал «работа» на конвейере или насосной станции
• Аварийный индикатор перегрева или отказа в системе HVAC
• Визуальный контроль состояния нагрузки в распределительном щите

Практические советы

• При монтаже используйте провода сечением до 2,5 мм2 - они хорошо подходят под винтовые зажимы
• Обязательно проверьте напряжение перед подключением - превышение 230 В вызовет быстрый выход из строя
• Если индикатор установлен в металлической панели, убедитесь, что он не контактирует с токоведущими элементами
• Для группового монтажа нескольких индикаторов соблюдайте минимальный шаг между отверстиями - рекомендовано не менее 25 мм
• Индикатор ND16-22DS/4 красный АС 230В (R) от CHINT - отличный выбор для замены старых ламп накаливания в существующих системах
