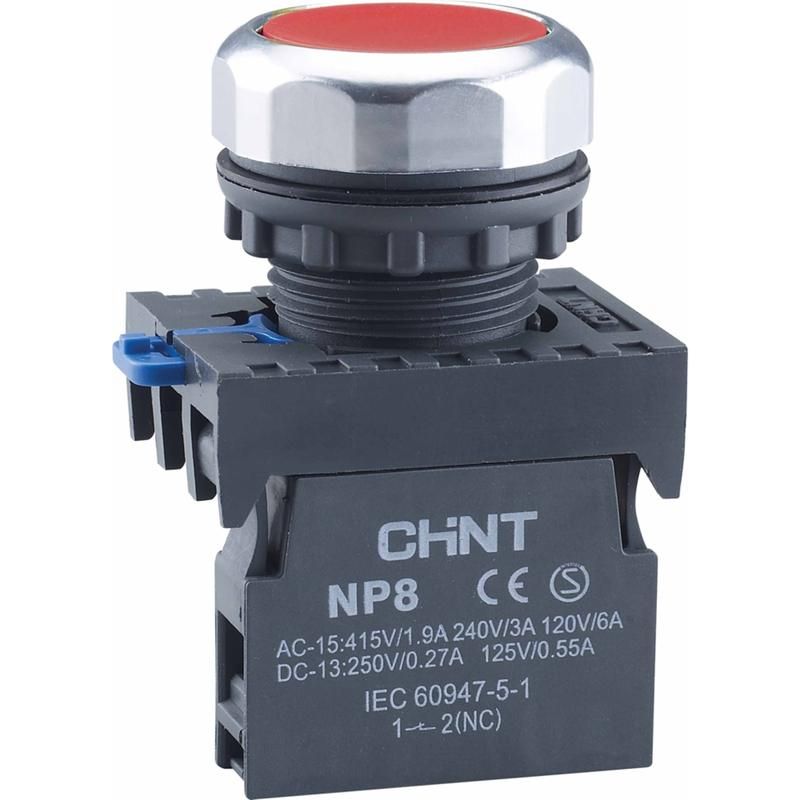

Кнопка управления NP8-01BN/4 без подсветки красная 1НЗ IP65 (R) | 667231 CHINT

Кнопка управления без подсветки красная 1НЗ IP65 (R) от CHINT (артикул 667231) - это надёжный коммутационный элемент для ручного управления оборудованием в условиях запылённости и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка управления без подсветки красная 1НЗ IP65 (R) предназначена для ручного включения/выключения цепей управления. Красный цвет указывает на аварийную или остановочную функцию. Применяется там, где требуется надёжное управление без визуальной индикации - например, на станках, конвейерах, насосных станциях и в других промышленных системах. Благодаря защите IP65, её можно устанавливать в помещениях с высокой влажностью, на открытых площадках или в зонах с частой мойкой оборудования.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Форма кнопки: плоская, круглая линза
• Размеры: 22×13×13 мм - компактная форма для плотной установки
• Материал переднего кольца: пластик
• Тип фиксации: без фиксации - крепится через отверстие в панели, не требует дополнительных механических замков
• Количество постов: 1
• Переключающие контакты: отсутствуют - работает как одноконтактный выключатель

Совместимость и монтаж

Кнопка управления без подсветки красная 1НЗ IP65 (R) совместима с панелями толщиной до 4–5 мм. Устанавливается путём вставки в отверстие диаметром 22 мм - соответствует габаритам корпуса. Для фиксации используется резьбовое крепление внутри устройства. Монтаж не требует специальных инструментов: достаточно затянуть гайку с внутренней стороны панели. Конструкция позволяет легко заменить кнопку без демонтажа всей группы - благодаря модульной системе серии NP2.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию по степени защиты IP65. Все винтовые клеммы оснащены антиослабляющими элементами - предотвращают самопроизвольное ослабление соединений при вибрации во время транспортировки и эксплуатации. Серия NP2 проектировалась с учётом требований IEC 60947-5-1 для аппаратов управления.

Преимущества

• Яркий красный цвет обеспечивает быстрое визуальное определение функции даже в сложных условиях освещения
• Плоская форма снижает риск повреждения при случайном ударе или трении
• Модульная система NP2 позволяет менять контактные группы или добавлять другие элементы без замены всего корпуса
• Элементы блокировки исключают неверную сборку - кнопка не установится в неправильном положении
• Пластиковое переднее кольцо устойчиво к химическим воздействиям и не проводит ток

Ограничения применения

• Не предназначен для работы в качестве силового выключателя - рассчитана только на управление цепями контроля (до 5 А, 250 В переменного тока)
• Отсутствие подсветки делает её непригодной для условий плохой видимости, где нужна индикация состояния
• Без фиксации - не подходит для мест, где возможны случайные нажатия; рекомендуется использовать с защитными колпачками или в закрытых панелях
• Не допускается погружение в жидкость - IP65 не гарантирует герметичность при постоянном контакте с водой

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Выключение конвейера на пищевом участке с регулярной мойкой
• Ручной запуск насоса в канализационной насосной станции
• Командный пункт на линии упаковки - для активации режима обслуживания

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• Используйте шайбы и резиновые уплотнители, если панель тоньше 3 мм - это повысит герметичность
• Подключайте контакты к контроллерам или реле, а не напрямую к мощным нагрузкам - кнопка не рассчитана на большие токи
• Для защиты от внешних воздействий в сырых средах рекомендуется применять защитные крышки или барьеры
• Кнопка управления без подсветки красная 1НЗ IP65 (R) от CHINT хорошо сочетается с другими элементами серии NP2 - можно собирать комплексные панели управления с единым дизайном
