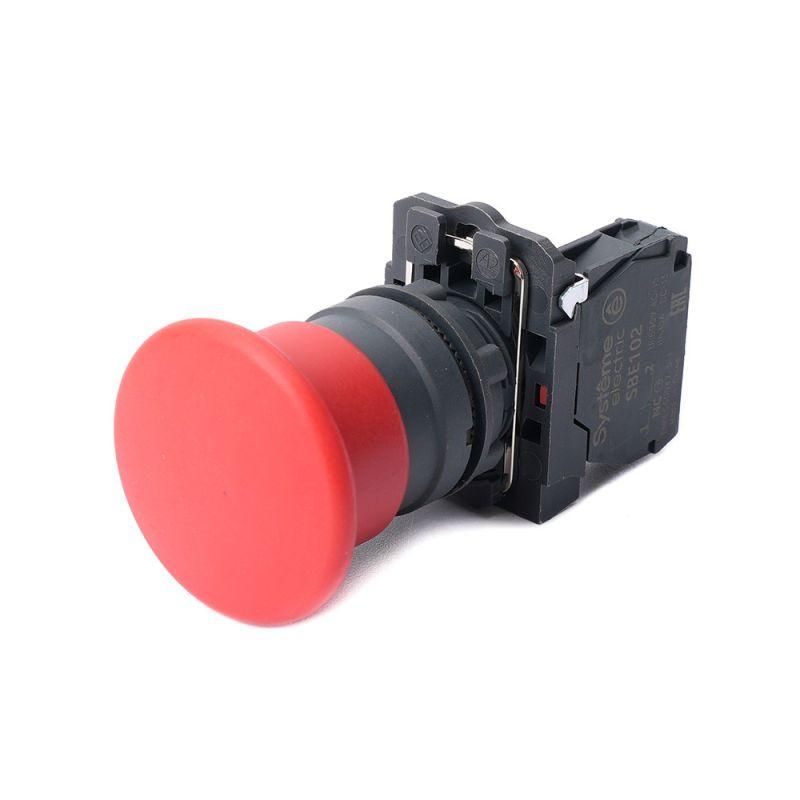

Кнопка с грибовидной головкой SB5 в сборе 22мм 40мм возвратом пластик 1НЗ красн. SE SB5AC42 APC

Кнопка с грибовидной головкой SB5 в сборе 22мм 40мм красная с возвратом пластик 1НЗ - это аварийный выключатель с самовозвратом, предназначенный для быстрого отключения оборудования в экстренных ситуациях. Бренд Systeme Electric и артикул sb5ac42 указывают на серию SB5, широко используемую в промышленном управлении.

Назначение и область применения

Эта кнопка используется как аварийный останов - её нажимают для немедленного отключения питания или управления механизмом. Красный цвет и грибовидная форма соответствуют требованиям безопасности: легко заметить и быстро нажать даже в условиях стресса. Применяется в шкафах управления, на станках, конвейерах, насосных установках, эскалаторах и других устройствах, где требуется надёжный экстренный стоп.

Технические характеристики

• Тип механизма: Самовозврат - после нажатия кнопка автоматически возвращается в исходное положение;
• Контакты: 1 нормально замкнутый контакт (1НЗ) - цепь размыкается при нажатии;
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер;
• Диаметр головки: 40 мм - обеспечивает удобство нажатия рукой или ладонью;
• Рабочее напряжение: до 380 В переменного тока - подходит для трёхфазных сетей промышленного оборудования;
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления;
• Материал корпуса: пластик - легкий, химически стойкий, не проводит ток;
• Переднее кольцо: пластиковое, есть - усиливает фиксацию и герметичность при монтаже;
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 2,5 мм2;
• Конструкция: плоская, круглая линза - компактная, не выступает сильно над поверхностью панели.

Совместимость и монтаж

Кнопка SB5 в сборе монтируется через отверстие диаметром 22,5 мм в лицевой панели. Передний пластиковый обод плотно прилегает к поверхности, обеспечивая герметичность. Для установки потребуется только отвертка - провода заводятся в клеммы и затягиваются винтами. Подходит для металлических и пластиковых щитов. Не требует специальных инструментов. Обратите внимание: диаметр головки 40 мм должен свободно помещаться в нишу панели без задевания соседних элементов.

Безопасность и стандарты

Изделие соответствует международным требованиям к аварийным выключателям: красный цвет, выпуклая форма и самовозврат - всё выполнено в соответствии с ГОСТ Р МЭК 60947-5-1. Защита IP65 позволяет использовать устройство в помещениях с повышенной влажностью, пыльными средами и на открытых площадках при условии защиты от прямого попадания осадков.

Преимущества

• Автоматический возврат снижает риск забыть вернуть кнопку в рабочее состояние - важное преимущество для систем безопасности;
• Высокая степень защиты IP65 делает кнопку долговечной в сложных условиях;
• Пластиковая конструкция не вызывает коррозии и безопасна при работе с высокими токами;
• Унифицированный размер 22,5 мм совместим со многими стандартными панелями и шкафами;
• Чётко выраженная форма и яркий цвет минимизируют человеческую ошибку при экстренном воздействии.

Ограничения применения

• Не предназначен для частого операционного использования - только для аварийных ситуаций;
• Напряжение 380 В - нельзя применять в сетях выше этого значения без дополнительной защиты;
• Отсутствие световой индикации - не показывает текущее состояние (включен/выключен);
• Не имеет механической блокировки - невозможно зафиксировать в нажатом состоянии (это отличает её от кнопок типа “запирание”);
• Пластиковое переднее кольцо менее ударопрочно, чем металлическое - не рекомендовано для мест с высоким риском механических повреждений.

Примеры использования

• Аварийный стоп на металлорежущих станках;
• Остановка конвейера на пищевом производстве;
• Выключение насосной группы в канализационных насосных станциях;
• Экстренный отключатель в системах вентиляции крупных торговых центров;
• Шкафы управления на объектах ЖКХ и энергообеспечения.

Практические советы

• При монтаже проверьте глубину отверстия - головка должна быть заподлицо с панелью, чтобы не болталась;
• Используйте кабель с жилами не более 2,5 мм2 - большие сечения плохо фиксируются в винтовых клеммах;
• Не закручивайте винты слишком сильно - можно повредить пластиковые контакты;
• Для длительной работы в агрессивной среде периодически проверяйте целостность уплотнений вокруг переднего кольца;
• Если нужна функция блокировки - выбирайте другую модель; эта кнопка работает только как одноразовый аварийный сигнал.
