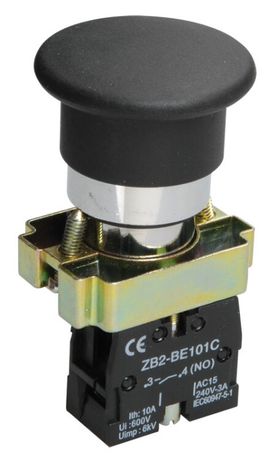

Кнопка управления LAY5-BC21 "Грибок" без подсветки черная 1з | BBG70-BC-K02 IEK

Кнопка управления Грибок LAY5-BC21 без подсветки черная 1z от IEK - надёжное устройство для ручного управления электрическими цепями в промышленном оборудовании. Подходит для установки на панели щитов, где требуется однократное включение или остановка устройства. Артикул bbg70-bc-k02 соответствует серийному решению LAY5.

Назначение и область применения

Кнопка управления Грибок LAY5-BC21 используется для коммутации слабых сигналов в системах автоматизации: запуск и остановка двигателей, управление магнитными пускателями, реле и других устройств. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и другом оборудовании, требующем ручного управления. Черный цвет и грибовидная форма обеспечивают удобную визуальную идентификацию и доступность при аварийной остановке.

Технические характеристики

• Тип кнопки: грибовидная - обеспечивает простое и безопасное нажатие рукой даже в перчатках
• Максимальное напряжение: 660 В переменного тока / 400 В постоянного тока
• Коммутируемый ток: 10 А - подходит для управления нагрузками средней мощности
• Количество нормально замкнутых (НО) контактов: 1 - один контакт для размыкания цепи при нажатии
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов
• Диаметр отверстия для монтажа: 22 мм - совместим с типовыми отверстиями в панелях
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет: чёрный - контрастный, легко выделяется на фоне панели
• Срок службы: 10 лет - рассчитана на длительную работу в условиях промышленной эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Соответствие стандарту: ГОСТ 30011.5.1 - соблюдены требования к безопасности и надёжности

Совместимость и монтаж

Кнопка управления Грибок LAY5-BC21 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется без фиксаторов - устройство просто вставляется в отверстие и удерживается за счёт формы корпуса. Для подключения используются винтовые зажимы: достаточно зачистить конец провода на 8–10 мм и затянуть клеммы. Обратите внимание: кнопка не имеет подсветки, поэтому не подходит для условий плохой видимости. Также она не имеет механической фиксации в нажатом положении - применяется только как импульсная кнопка.

Безопасность и стандарты

Кнопка соответствует ГОСТ 30011.5.1, который регламентирует требования к кнопкам управления в электроустановках. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц внутрь механизма, что снижает риск короткого замыкания. Однако устройство не защищено от брызг и влаги - не используйте её во влажных или открытых помещениях без дополнительной защиты.

Преимущества

• Простая и надёжная конструкция - минимум деталей, высокая отказоустойчивость
• Совместимость с большинством стандартных панелей благодаря диаметру 22 мм
• Высокая коммутационная способность (10 А) позволяет управлять большинством промышленных пускателей
• Долгий срок службы - 10 лет при правильной эксплуатации
• Чёрный цвет повышает заметность в составе панели, особенно при использовании светлых панелей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP40 недостаточен для таких сред
• Отсутствует подсветка - нельзя использовать там, где необходимо визуальное указание активного состояния
• Нет механической фиксации - не подходит для функций “удерживать” или “блокировка”, только для импульсного действия
• Не рекомендуется для установки вне помещений или в местах с возможным попаданием воды

Примеры использования

• Аварийная остановка станка - кнопка устанавливается на переднюю панель для быстрого доступа
• Запуск конвейера - в сочетании с пускателем и реле контроля
• Остановка насосной группы - в распределительном щите на производстве
• Ручное управление освещением в цеху - при наличии подходящего реле

Практические советы

• Перед монтажом проверьте глубину панели - убедитесь, что за отверстием 22 мм есть место для размещения контактного модуля
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте клеммы слишком сильно - можно повредить медные жилы
• Если нужна защита от влаги, установите кнопку внутри закрытого шкафа или добавьте герметичную крышку
• Для систем с несколькими кнопками используйте цветовое кодирование - чёрная кнопка часто применяется как “стоп”
