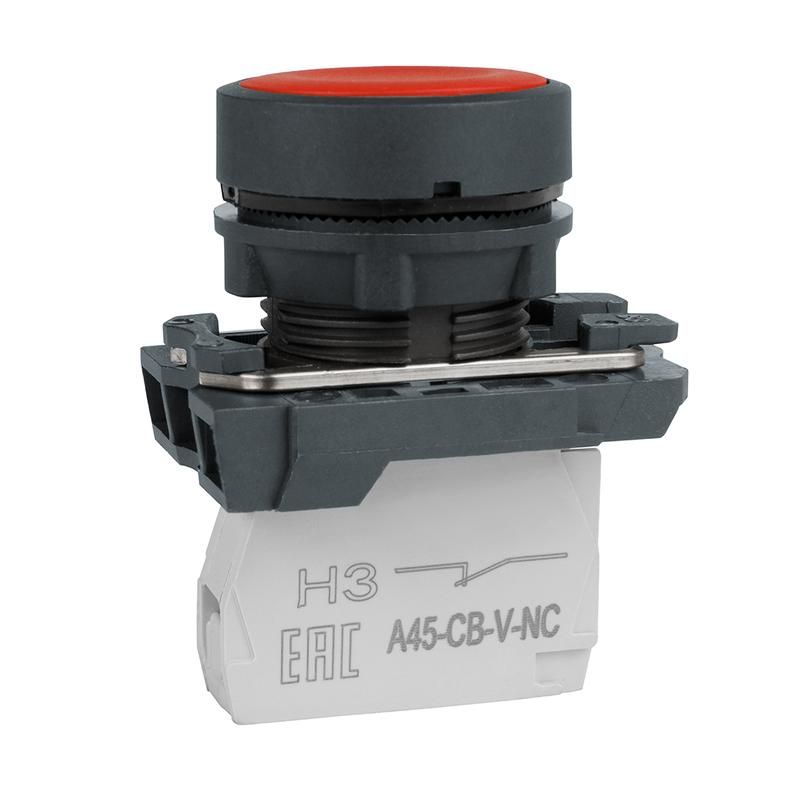

Кнопка OptiSignal D22 C5-P-401 красная пластик 1НЗ XB5AA42 |332182| КЭАЗ

Кнопка нажимная OptiSignal D22 C5-P-401 красная пластик 1НЗ XB5AA42 - это надёжное устройство управления с цилиндрическим толкателем и защитой IP65, предназначенное для частого использования в промышленной автоматизации. Бренд КЭАЗ обеспечивает совместимость с системами на базе стандарта IEC, а артикул XB5AA42 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Кнопка нажимная OptiSignal D22 C5-P-401 красная пластик 1НЗ XB5AA42 используется для ручного управления оборудованием: запуск, остановка, аварийное отключение. Подходит для установки на панели станков, конвейеров, насосных станций, распределительных щитов. Применяется там, где требуется устойчивость к пыли, брызгам воды и механическому воздействию - например, на пищевых производствах, в металлургии, на транспорте.

Технические характеристики

• Тип контактов: один нормально замкнутый (1НЗ)
• Максимальное напряжение: 690 В AC/DC
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Диаметр отверстия для монтажа: 22,3 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет корпуса: красный пластик, чёрное переднее кольцо
• Форма толкателя: цилиндрический, плоский верх
• Конструкция линзы: круглая, без светодиода
• Рабочая температура: от –50 C до +55 C
• Количество постов: 1

Совместимость и монтаж

Кнопка нажимная OptiSignal D22 C5-P-401 красная пластик 1НЗ XB5AA42 монтируется через фланец на лицевую панель толщиной до 6 мм. Для установки необходимо просверлить отверстие диаметром 22,3 мм. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание влаги под корпус. Устройство не требует специальных инструментов - достаточно отвёртки для затяжки винтов. Совместима с кабелями сечением до 2,5 мм2. Не поддерживает быстроразъёмные соединения - все провода фиксируются винтами.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-5-1 для аппаратов управления. Сертифицирована для работы в промышленных средах с высокими уровнями загрязнений. Материалы корпуса - термостойкий пластик, выдерживающий длительную нагрузку и перегрев. Отсутствие световой индикации делает её безопасной для использования в местах, где не допускается визуальное отвлечение оператора.

Преимущества

• Высокая герметичность IP65 - работает даже в сырых и пыльных помещениях
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов
• Удобный винтовой контакт - надёжное соединение без необходимости пайки
• Пластиковый корпус легче металлических аналогов, снижает вес панели
• Чётко очерченная форма толкателя - легко найти на ощупь, даже в перчатках

Ограничения применения

• Не имеет встроенной индикации - нельзя использовать как сигнальную кнопку с подсветкой
• Подходит только для одного нормально замкнутого контакта - не подходит для сложных схем с несколькими контактами
• Не рассчитана на постоянное давление - применяется только для импульсного нажатия
• Не рекомендовано применение в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Пластиковая конструкция менее устойчива к ударным нагрузкам, чем металлические модели

Примеры использования

• Аварийная остановка на линии резки металла
• Запуск насоса в канализационном коллекторе
• Сброс ошибки на контроллере технологической линии
• Ручной режим ввода на упаковочном комплексе
• Управление освещением в холодильной камере

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус должен утопать в панели, чтобы толкатель не задевал край
• Используйте шайбы и гроверы при затяжке винтов - предотвратите ослабление контактов при вибрации
• Не используйте кнопку в качестве фиксированного переключателя - она не предназначена для долгосрочного удержания в нажатом состоянии
• При замене старой кнопки убедитесь, что новый артикул XB5AA42 имеет тот же диаметр 22,3 мм - иначе потребуется доработка панели
• Для условий с повышенной влажностью дополнительно смажьте резьбу винтов антикоррозийной paste
