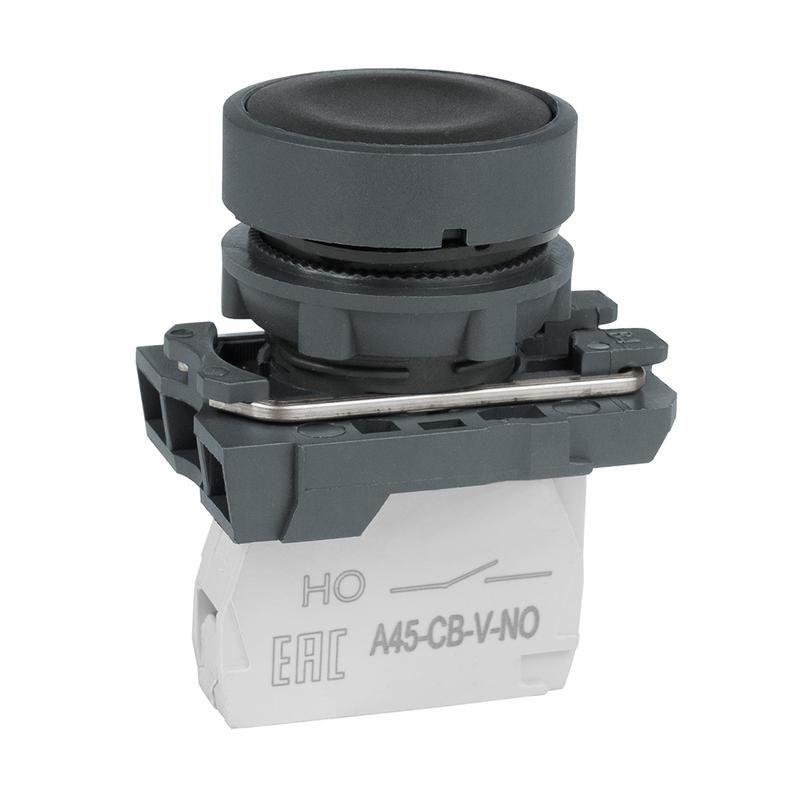

Кнопка OptiSignal D22 C5-P-210 черная пластик 1НО XB5AA21 |332180| КЭАЗ

Кнопка нажимная OptiSignal D22 C5-P-210 черная пластик 1НО XB5AA21 - это надёжное устройство управления с одиночным нормально замкнутым контактом, предназначенное для частого включения и выключения цепей в жестких промышленных условиях. Бренд КЭАЗ и артикул XB5AA21 указывают на серию OptiSignal, созданную для работы в экстремальных средах.

Назначение и область применения

Кнопка нажимная OptiSignal D22 C5-P-210 черная пластик 1НО XB5AA21 используется для ручного управления электрическими цепями: запуск, остановка, сброс оборудования. Подходит для установки на панели станков, конвейеров, насосных систем, автоматических линий и других промышленных объектов. Применяется там, где требуется устойчивость к пыли, брызгам воды и механическому воздействию.

Технические характеристики

• Тип контакта: 1 нормально замкнутый (1НО)
• Максимальное рабочее напряжение: 690 В AC/DC
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Диаметр отверстия для монтажа: 22,3 мм
• Тип толкателя: цилиндрический, плоский
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Температурный диапазон: от –50 C до +55 C
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет корпуса и переднего кольца: чёрный
• Конструкция линзы: круглая, без светодиода
• Количество постов: один

Совместимость и монтаж

Кнопка нажимная OptiSignal D22 C5-P-210 черная пластик 1НО XB5AA21 монтируется через фланец на лицевую панель толщиной до 4 мм. Для установки необходимо просверлить отверстие диаметром 22,3 мм. Переднее кольцо обеспечивает герметичное прилегание к поверхности. Устройство совместимо с панелями из стали, алюминия, композитных материалов. Не требует специального крепёжа - фиксируется за счёт резьбового крепления внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям международной классификации IP65, что гарантирует безопасную работу в сырых, пыльных и агрессивных средах. Конструкция выполнена из прочного термостойкого пластика, устойчивого к химическим веществам и ультрафиолету. Соответствует общим требованиям безопасности для промышленного оборудования IEC 60947-5-1.

Преимущества

• Высокая степень защиты IP65 - работает даже в условиях мойки, дождя, пылевых зон
• Широкий температурный диапазон - подходит для холодных складов и жарких цехов
• Удобное винтовое подключение - позволяет использовать провода различного сечения без дополнительных переходников
• Пластиковое основание снижает вес и исключает коррозию
• Плоский толкатель обеспечивает точное нажатие и минимизирует риск случайного срабатывания

Ограничения применения

• Не предназначена для подключения нагрузок выше 690 В - превышение может повредить контактную группу
• Отсутствие световой индикации - нельзя использовать как сигнальную кнопку
• Не рекомендовано применение в средах с постоянным погружением в жидкости - IP65 не обеспечивает длительное погружение
• Работает только с одним типом контакта (1НО); для других схем потребуется другая модель

Примеры использования

• Остановка конвейера на пищевом производстве
• Запуск насоса в канализационной станции
• Сброс аварийной блокировки на металлургическом оборудовании
• Аварийная остановка в лесопилке или деревообрабатывающем цехе
• Управление вентилятором в холодильном модуле

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки OptiSignal D22 C5-P-210 черная пластик 1НО XB5AA21 имеет фиксированную длину; слишком глубокое отверстие может нарушить герметичность
• При затяжке винтов не переусердствуйте - перегрузка может повредить внутренние контакты
• Для долговечности используйте провода с медными жилами и подходящим сечением (до 2,5 мм2)
• Если нужна индикация состояния - выбирайте аналогичную модель с LED (например, XB5AA22)
• При использовании в условиях вибраций дополнительно закрепите корпус клеем или контргайкой
