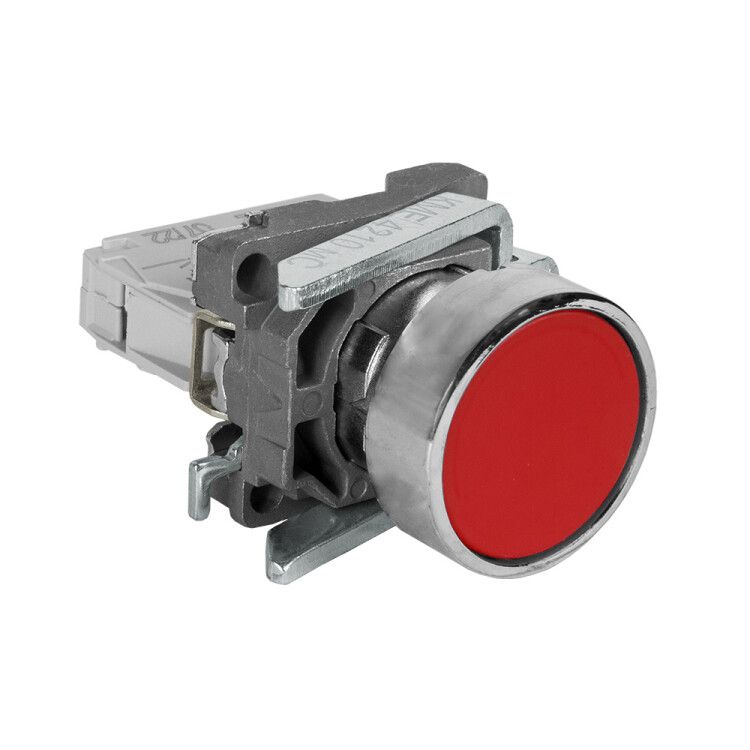

Кнопка КМЕ4210мС-красный-1но+0нз-цилиндр-IP65| 284285 | КЭАЗ

Кнопка КМЕ4210мС красный 1 нормально открытый + 0 нормально закрытых цилиндр IP65 от КЭАЗ - это однопостовый кнопочный выключатель с самовозвратом, предназначен для управления электрическими цепями в условиях запыленной или влажной среды. Артикул 284285 соответствует сериям устройств подачи команд и сигналов КЭАЗ.

Назначение и область применения

Кнопка КМЕ4210мС используется для временного замыкания цепи управления при нажатии - например, для запуска двигателя, срабатывания реле или активации сигнализации. После освобождения кнопка автоматически возвращается в исходное положение. Подходит для установки на панелях станков, конвейеров, распределительных щитов и других объектах промышленного оборудования, где требуется надежная коммутация в сложных условиях.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Рабочее напряжение: до 690 В переменного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Механизм: самовозврат (без фиксации) - работает только при нажатии
• Форма толкателя: цилиндрический
• Цвет кнопки: красный
• Цвет и материал переднего кольца: черное металлическое кольцо
• Способ подключения: винтовые зажимы
• Габариты: 23×23×22,3 мм
• Количество постов: 1
• Тип линзы: круглая

Совместимость и монтаж

Кнопка КМЕ4210мС монтируется на лицевую панель через отверстие диаметром 22–23 мм. Установка осуществляется с помощью фиксирующей гайки за передним кольцом. Совместима с любыми панелями толщиной до 5 мм. Для подключения используйте провода сечением до 2,5 мм2. Обязательно проверьте соответствие диаметра отверстия - нестандартные отверстия требуют доработки корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и обеспечивает безопасную работу в соответствии с классом защиты IP65. Применяется в системах управления, не входящих в категории повышенной опасности. Не рекомендуется для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая герметичность благодаря IP65 - подходит для производства, пищевой промышленности, улицы (при защищенном расположении)
• Металлическое переднее кольцо повышает механическую прочность и долговечность
• Красный цвет кнопки легко узнаваем - удобен для аварийных или экстренных функций
• Широкий спектр исполнений в серии КМЕ позволяет подбирать аналоги по цвету, форме и контактам

Ограничения применения

• Не предназначен для работы с нагрузкой выше 690 В переменного тока - превышение вызывает пробой контактов
• Отсутствуют НЗ контакты - нельзя использовать для схем, требующих размыкание при нажатии
• Не имеет фиксации - не подходит для режимов “вкл/выкл” с удержанием
• Не рассчитана на частые импульсы свыше 1000 в час - возможен быстрый износ механизма
• Не применяется в средах с агрессивными химическими веществами - металл кольца может окисляться

Примеры использования

• Запуск насоса на водозаборе - кнопка нажимается для старта, затем отпускается
• Аварийная остановка конвейера - красная кнопка с самовозвратом для быстрого реагирования
• Подача сигнала на световой индикатор в цеху - активируется при необходимости контроля процесса
• Управление пускателем в щите - совмещается с катушками магнитных пускателей 220–380 В

Практические советы

• При монтаже затягивайте фиксирующую гайку равномерно - перегрузка может деформировать пластиковую основу
• Для длительной эксплуатации в сырых помещениях проверяйте состояние уплотнителей каждые 6 месяцев
• Если нужна фиксация - выбирайте модель с двумя контактами (например, КМЕ4210мС с 1НО+1НЗ)
• Проверяйте совпадение номера артикула 284285 с заказом - в серии КМЕ есть аналоги с другими цветами и контактами
• Не используйте силовые провода больше 2,5 мм2 - это нарушит плотность соединения в винтовых клеммах
