Кнопка КМЕ4610мЛС-220В-красный-1но+0нз-цилиндр-индикатор-IP65 | 248260 КЭАЗ

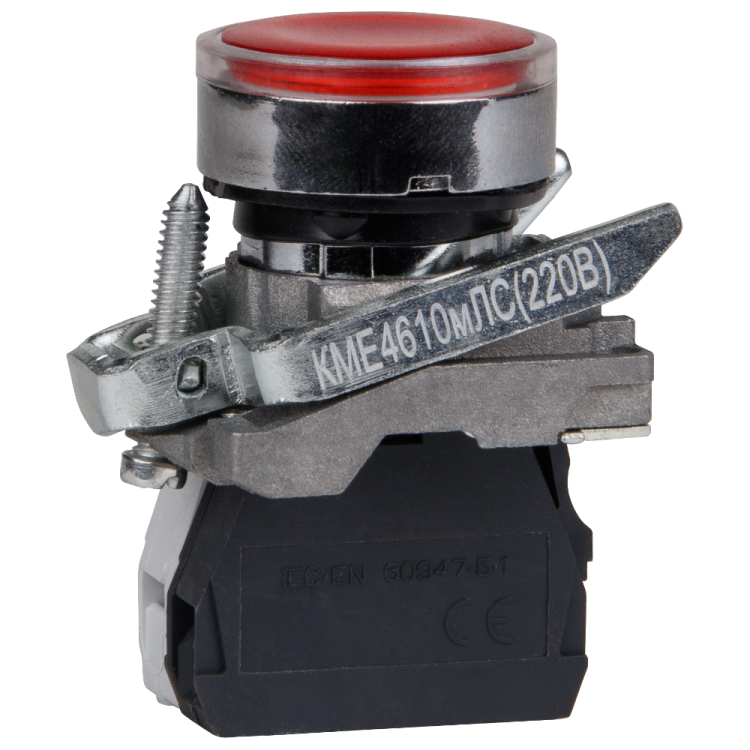

Кнопка нажимная КЭАЗ 248260 - устройство для управления электрическими цепями с индикацией состояния. Подходит для установки на панели оборудования, где требуется надежная работа в условиях пыли и влаги. Название, бренд и артикул указаны на корпусе для быстрого распознавания.

Назначение и область применения

Кнопка нажимная КЭАЗ 248260 предназначена для ручного включения и выключения электрических цепей. Имеет один нормально открытый контакт - замыкает цепь при нажатии, размыкает при отпускании. Индикатор красного цвета показывает активное состояние устройства. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, где нужна визуальная сигнализация работы.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока (50/60 Гц)
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально-открытый (НО), 0 нормально-замкнутых (НЗ)
• Индикатор: да, красный светодиод
• Тип толкателя: цилиндрический, плоский
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Способ подключения: винтовые зажимы
• Габариты: 23×23×22,3 мм
• Диапазон температур: от -25 C до +40 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата в помещениях
• Фиксация: без фиксации - возвращается в исходное положение после отпускания
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная КЭАЗ 248260 монтируется на лицевую панель через круглое отверстие диаметром 22–23 мм. Переднее черное кольцо обеспечивает плотную посадку и эстетичный вид. Для установки потребуется отвертка для затяжки винтовых клемм. Совместима с любыми панелями толщиной до 5 мм. Не требует специальных инструментов. После монтажа проверьте герметичность - при необходимости используйте уплотнительное кольцо (не в комплекте).

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту для низковольтной коммутационной аппаратуры. Защита IP65 позволяет использовать устройство в средах с повышенной запыленностью и возможными брызгами воды. Работает в пределах допустимой температуры - не применяйте за пределами -25…+40 C. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая степень защиты IP65 - надежная работа даже в сложных условиях
• Яркий красный индикатор - легко заметить активное состояние с расстояния
• Простая конструкция - минимум деталей, высокая отказоустойчивость
• Винтовое подключение - прочное и долговечное соединение проводов
• Широкий выбор типоисполнений в серии - можно подобрать аналоги с другими цветами или контактами

Ограничения применения

• Не подходит для постоянного нажатия - отсутствует фиксация, кнопка возвращается в исходное положение
• Не рассчитана на работу при температурах ниже -25 C или выше +40 C
• Не используется во взрывоопасных зонах - нет соответствующего взрывозащищенного исполнения
• Индикатор работает только при наличии напряжения на контактах - не является автономной подсветкой
• Не совместим с импульсными нагрузками выше 10 А - риск оплавления контактов

Примеры использования

• Стартовая кнопка на станке с ЧПУ - включает двигатель, красный свет горит при работе
• Аварийный останов на конвейере - нажимается для немедленного отключения питания
• Пульт управления в цеху - визуальный контроль состояния системы
• Щитовое оборудование в логистических терминалах - управление насосами, вентиляторами

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам - 23 мм. Меньшее отверстие повредит корпус, большее - нарушит герметичность IP65
• Подключайте провода сечением 0,5–2,5 мм2 - подходят под винтовые клеммы
• Не используйте кнопку в качестве основного рубильника - она не предназначена для частых отключений под большой нагрузкой
• Проверяйте целостность индикатора при первом включении - если не светится, проверьте питание и подключение
• Для длительной эксплуатации в пыльных местах рекомендуется периодически протирать поверхность - грязь может снижать яркость индикатора
