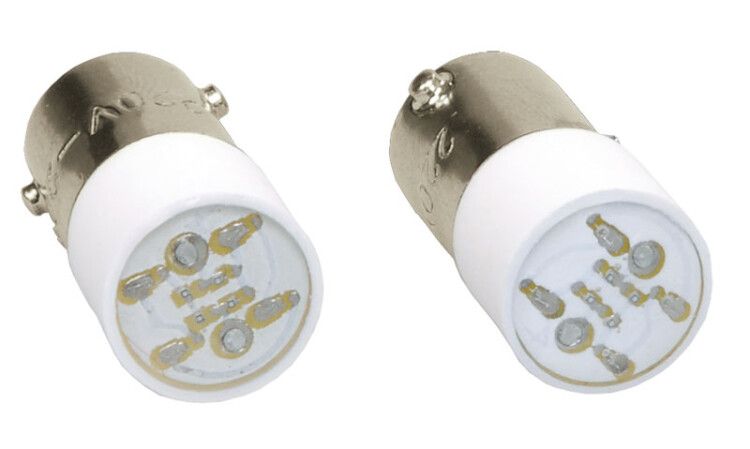

Матрица светодиодная желт. 230В KARAT IEK BMS10-230-K05

Лампа сменная желтая матрица 230В от IEK (артикул bms10-230-k05) — это светодиодный индикатор для визуальной сигнализации в электрощитах и промышленном оборудовании. Её яркий жёлтый свет легко заметить даже при ярком освещении, а малая мощность обеспечивает долгую работу без перегрева.

Назначение и область применения

Лампа сменная желтая матрица 230В используется для индикации состояния электрических цепей: включения оборудования, аварийных ситуаций, предупредительных сигналов. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжная визуальная сигнализация. Жёлтый цвет выбран для обозначения предупреждающих режимов — например, готовность системы, средний уровень нагрузки или необходимость внимания оператора.

Технические характеристики

• Тип лампы: светодиодная — долговечная, энергоэффективная, не требует замены чаще 5–10 лет при нормальном использовании
• Номинальное напряжение: 230 В — рассчитана на работу в сетях переменного тока 220–240 В
• Мощность: 1,2 Вт — минимальное потребление электроэнергии, не нагружает сеть
• Номинальный ток: 0,02 А — очень низкая нагрузка на управляющую цепь
• Цвет свечения: жёлтый — высокая контрастность, хорошо видна в условиях яркого света
• Тип цоколя: BA9s — двухконтактный штыревой соединитель, совместим с панелями и гнездами стандарта BA9s
• Форма колбы: линейная — компактная форма, оптимальна для плотной компоновки на плате
• Общая длина: 22 мм — позволяет устанавливать в ограниченном пространстве
• Диаметр отверстия: 10 мм — требует соответствующего монтажного отверстия в панели
• Способ монтажа: монтажная плата — устанавливается прямо на печатную плату через пайку контактов, не имеет винтовых зажимов
• Степень защиты: IP12 — защищена от вертикально падающих капель воды и случайного прикосновения к токоведущим частям; не предназначена для работы во влажных или запылённых средах без дополнительной защиты корпуса
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность, но не конденсация
• Нормативный документ: ГОСТ Р 50030.5.1 — соответствие требованиям к аппаратам управления и коммутационным устройствам

Совместимость и монтаж

Лампа сменная желтая матрица 230В (bms10-230-k05) устанавливается исключительно на печатную плату. Для замены необходимо выпаять старую лампу и припаять новую. Цоколь BA9s совместим с большинством стандартных гнёзд в промышленных индикаторных модулях, однако сама лампа не вставляется в патрон — она является частью платы. Перед заменой проверьте, что место установки имеет отверстие диаметром 10 мм и доступ к контактам для пайки. Не используйте лампу в качестве самостоятельного элемента — она требует внешней платы или корпуса с фиксацией.

Безопасность и стандарты

Лампа соответствует ГОСТ Р 50030.5.1, что гарантирует её безопасность при работе в системах автоматизации. Климатическое исполнение УХЛ4 позволяет применять её в помещениях с контролируемым микроклиматом — например, в административных зонах заводов, серверных, щитовых. Однако из-за низкой степени защиты IP12 лампа не должна использоваться вне закрытых корпусов, особенно там, где возможны брызги, пыль или механические воздействия.

Преимущества

• Высокая надёжность благодаря светодиодному источнику света — срок службы значительно выше, чем у ламп накаливания
• Низкое энергопотребление (1,2 Вт) снижает тепловую нагрузку на схему и экономит энергию
• Яркий жёлтый свет легко воспринимается человеческим глазом, даже при фоновом освещении
• Компактные размеры (22 мм длиной, 10 мм диаметр отверстия) позволяют использовать её в плотно упакованных панелях
• Совместима с существующими решениями IEK и аналогичными продуктами, использующими цоколь BA9s

Ограничения применения

• Не предназначена для установки в открытые корпуса — степень защиты IP12 недостаточна для влажных, пыльных или агрессивных сред
• Только поверхностный монтаж на плату — нельзя вкрутить в патрон или использовать как автономный источник света
• Не рекомендована для экстремальных температур ниже −25°C или выше +40°C
• Не подходит для постоянного использования в местах с вибрацией без дополнительной фиксации — риск отслоения пайки
• Не заменяет лампы с другими типами цоколей (например, E14, G4, T10)

Примеры использования

• Индикация “готово” на пульте управления станка
• Сигнал “внимание” в распределительном щите при перегрузке по току
• Подсветка кнопки “запуск” в панели автоматики
• Индикация состояния сети в системах бесперебойного питания
• Замена вышедшей из строя лампы в уже установленных щитах IEK

Практические советы

• Перед заменой отключите питание — хотя лампа потребляет мало тока, работа под напряжением повышает риск поражения или выхода из строя платы
• Проверьте посадочное отверстие 10 мм перед заказом — если оно меньше, лампа не войдёт
• При пайке используйте термостойкий паяльник и не задерживайте жало более 3 секунд на каждом выводе — перегрев может повредить светодиод
• Если лампа часто выходит из строя — проверьте качество напряжения в цепи. Нестабильное напряжение выше 230 В сокращает срок службы
• Для защиты от пыли и влаги устанавливайте лампу внутри герметичного корпуса с индексом IP54 или выше
• Артикул bms10-230-k05 — точный номер для заказа запасной части. Не путайте с белыми или красными аналогами — они имеют другие артикулы
