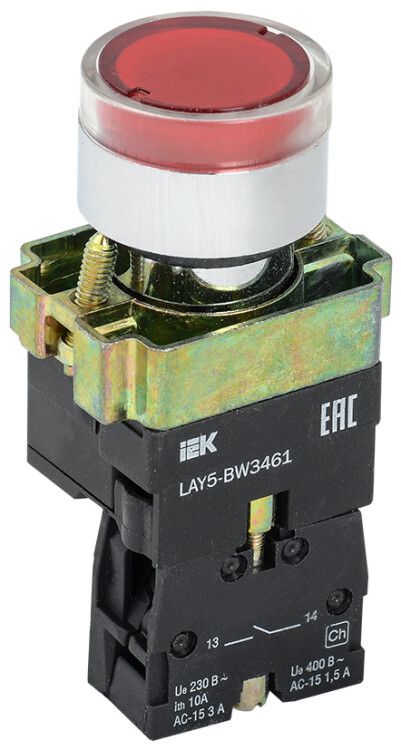

Кнопка управления LAY5-BW3461 с подсветкой красный 1з | BBT50-BW-K04 IEK

Кнопка управления LAY5-BW3461 1НО с подсветкой красной 240В от IEK - это надёжный коммутационный элемент с красной подсвечивающейся кнопкой для управления оборудованием в цепях переменного тока. Подходит для установки в распределительных щитах, на пультах управления и панелях оборудования.

Назначение и область применения

Кнопка управления LAY5-BW3461 используется для включения и выключения устройств через контакторы, магнитные пускатели или реле в сетях переменного тока 50 Гц. Красная подсветка сигнализирует о состоянии активации - удобно для операторов в условиях слабого освещения. Применяется в системах автоматизации: станках, конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Напряжение питания: 230 В AC - оптимальна для стандартных сетей 220–240 В
• Номинальный ток: 7,5 А - способна коммутировать нагрузки до этого значения
• Количество нормально замкнутых (НО) контактов: 1 - один контакт, который размыкается при нажатии
• Подсветка: светодиод (LED), красный цвет - обеспечивает высокую видимость и долгий срок службы
• Механизм: с самовозвратом - после нажатия кнопка возвращается в исходное положение
• Диаметр отверстия для монтажа: 22 мм - совместима с типовыми отверстиями в панелях
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию при штатных нагрузках
• Форма кнопки: плоская - эргономична для одноразового нажатия

Совместимость и монтаж

Кнопка управления LAY5-BW3461 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется только отвертка - провода подключаются к винтовым клеммам. Головка легко снимается для обслуживания без демонтажа всего устройства. Совместима с контактными модулями серии LAY5. Не требует внешнего источника питания для подсветки - LED питается от сети 230 В через встроенный ограничитель тока.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 30011.5.1 - стандартом для аппаратов управления в электроустановках. Соответствует требованиям безопасности для использования в промышленных и бытовых электрических цепях. Отсутствие герметизации (IP40) делает её непригодной для открытых площадок и влажных сред.

Преимущества

• Яркая красная подсветка повышает узнаваемость команды - снижает риск ошибочного действия
• Простая конструкция с быстросъёмной головкой ускоряет ремонт и замену
• Высокая механическая прочность и гарантия 10 лет - минимизируют затраты на обслуживание
• Совместимость с сериями IEK LAY5 позволяет использовать одну платформу для всей системы управления

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP40 недостаточна
• Не подходит для импульсных или частых многократных нажатий - механизм рассчитан на обычные операции, а не на автономную работу
• Запрещено применять в цепях постоянного тока выше 400 В - указано только для переменного тока 230 В
• Не имеет функции фиксации - нельзя использовать как переключатель режима, только как кнопку запуска/останова

Примеры использования

• Кнопка старта на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере
• Включение вентилятора в помещении с автоматическим управлением
• Пуск насоса в системе водоснабжения

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка LAY5-BW3461 не будет плотно фиксироваться
• При подключении используйте жилы сечением до 2,5 мм2 - подходят под винтовые клеммы
• Не допускайте попадания жидкости внутрь корпуса - даже при небольшом увлажнении возможны пробои из-за IP40
• Для групповой установки нескольких кнопок выбирайте единый стиль - красная кнопка LAY5-BW3461 хорошо сочетается с другими изделиями серии IEK LAY5
• При замене можно использовать только оригинальные головки LAY5 - совместимость не гарантирована с аналогами других брендов
