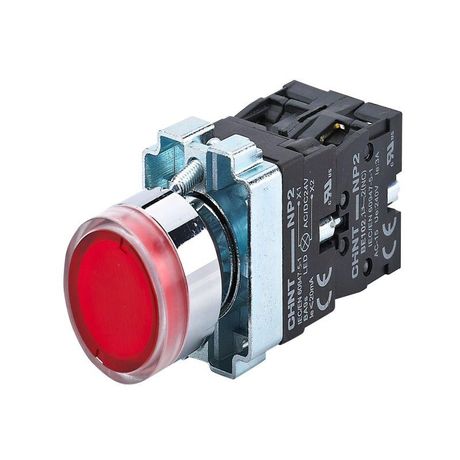

Кнопка управления NP2-BW3465 плоская, красная, 1НО+1НЗ, AC/DC230В (LED), IP40 (R) | 574366 CHINT

Кнопка управления CHINT NP2-BW3465 - это компактное устройство для ручного управления оборудованием с подсветкой и двойным контактным коммутационным элементом. Подходит для установки на панели управления в условиях с умеренной запыленностью, где требуется надежный сигнал начала или остановки процесса.

Назначение и область применения

Кнопка управления CHINT NP2-BW3465 предназначена для ручного включения и выключения оборудования через замыкание и размыкание цепи. Устройство используется там, где нужна четкая визуальная индикация состояния - например, для старта, остановки или аварийной остановки машин. Применяется в системах автоматизации: станках, конвейерах, насосных станциях, пультах управления. Красный цвет кнопки соответствует стандарту безопасности для команд «остановить» или «аварийный режим».

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиодная, работает при питании 230 В
• Форма линзы: круглая, обеспечивает равномерную подсветку
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после нажатия
• Количество постов: один

Совместимость и монтаж

Кнопка управления CHINT NP2-BW3465 монтируется в панель через круглое отверстие диаметром 22 мм. Для установки достаточно продеть провода через заднюю часть корпуса и подключить к контактам N.O. и N.C. Переднее кольцо из хромированного металла плотно фиксирует устройство в отверстии за счет зажимного механизма внутри. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки кабельных зажимов. Убедитесь, что толщина панели позволяет плотно прилегать переднему кольцу - оптимальная толщина до 8 мм.

Безопасность и стандарты

Устройство соответствует требованиям к управляемому оборудованию по ГОСТ Р 50030.5.1 и IEC 60947-5-1. Цветовая маркировка (красный) соответствует международному стандарту для аварийных и останавливающих функций. Подсветка выполнена безопасным светодиодом с внутренним ограничителем тока - не требует внешних резисторов при работе на 230 В.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать кнопку в сложных схемах управления без дополнительных реле
• Интегрированная LED-подсветка снижает вероятность ошибочного нажатия в темном помещении
• Хромированное кольцо повышает долговечность поверхности и улучшает эргономику
• Работает как от переменного, так и от постоянного тока - гибкость в проектировании цепей

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 не предохраняет от брызг и влаги
• Не имеет механической фиксации - нельзя применять как «удерживаемую» кнопку (например, для длительного запуска)
• Максимальное рабочее напряжение - 230 В; использование выше этого значения недопустимо
• Не рекомендуется для установки вне помещений или в местах с высокой запыленностью - пыль может попасть внутрь через щели

Примеры использования

• Кнопка «Стоп» на пульте CNC-станка - красный цвет и подсветка обеспечивают быстрое распознавание
• Управление пуском конвейера: НО-контакт активирует двигатель, НЗ-контакт одновременно отключает сигнализацию
• Аварийная остановка вентиляционной системы - кнопка встроена в стеновой пульт с подсветкой для видимости в условиях плохого освещения

Практические советы

• При подключении проверьте соответствие полярности - хотя кнопка работает на AC/DC, для стабильной работы LED-подсветки лучше соблюдать правильное соединение фазы и нуля
• Используйте кабель с сечением 0.5–1.5 мм2 - слишком толстые жилы могут не поместиться в зажимы
• Если необходимо увеличить защиту от пыли и влаги, установите кнопку в герметичный корпус или используйте дополнительный силиконовый уплотнитель вокруг монтажного отверстия
• Не применяйте в качестве главного выключающего устройства - она не рассчитана на частые отключения больших нагрузок, только на управление
