Кнопка зеленая ABLF-22 1з+1р с подсветкой неон 240В - BBT10-ABLF-K06 IEK

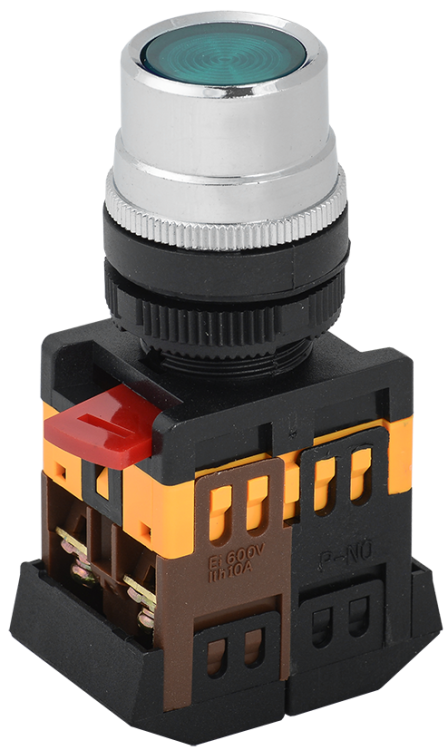

Кнопка ABLF-22 от IEK - это самовозвратный коммутационный элемент с зелёной неоновой подсветкой и одним нормально замкнутым и одним нормально разомкнутым контактом. Подходит для управления пускателями, реле и другим оборудованием на панелях с напряжением до 240 В. Артикул bbt10-ablf-k06 соответствует модели с диаметром 22 мм и винтовым подключением.

Назначение и область применения

Кнопка ABLF-22 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Применяется в системах автоматизации, где требуется однократное воздействие - например, для включения станка, срабатывания сигнализации или активации аварийного останова. Подходит для установки в распределительных щитах, пультах управления и на корпусах машин.

Технические характеристики

• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панелях
• Напряжение питания: 230 В AC/DC - совместима с сетью 220–240 В
• Коммутируемый ток: 10 А - способна выдерживать нагрузку до 10 ампер
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подсветка: неоновая, зелёная - визуальное указание активного состояния
• Механизм: самовозвратный (без фиксации) - возвращается в исходное положение после нажатия
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Тип толкателя: цилиндрический - удобен для нажатия пальцем
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLF-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки достаточно просверлить отверстие, вставить устройство и закрепить гайкой сзади. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Контактный модуль легко снимается - можно менять его без демонтажа всей кнопки. Совместима с любыми панелями толщиной до 8 мм.

Безопасность и стандарты

Кнопка ABLF-22 соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует безопасность при работе в промышленных условиях. Степень защиты IP40 предотвращает попадание инструментов и крупной пыли внутрь, но не обеспечивает защиту от брызг или влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Чёткая визуальная индикация: зелёная неоновая подсветка показывает, когда кнопка находится в рабочем состоянии
• Простая замена контактов: контактный модуль можно поменять без снятия кнопки с панели
• Высокая механическая прочность: цилиндрический толкатель выдерживает многократные нажатия
• Широкая совместимость: работает как с переменным, так и с постоянным током
• Долгий срок службы: 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для установки во влажных средах - IP40 не защищает от воды
• Не рекомендуется использовать в местах с высоким уровнем вибраций без дополнительной фиксации
• Напряжение выше 240 В не допускается - максимальное значение указано в спецификации
• Не подходит для частых импульсных нагрузок свыше 10 А - возможен износ контактов

Примеры использования

• Стартовая кнопка на пульте управления станком
• Аварийная остановка на конвейере
• Включение освещения в помещении с автоматическим отключением
• Сигнализация готовности системы в панели управления

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм
• При подключении используйте провода с жилами не более 2,5 мм2 - иначе контакт будет плохим
• Не затягивайте винты слишком сильно - это повредит изоляцию и может деформировать зажим
• Если кнопка устанавливается в металлической панели, убедитесь, что она не замыкает контакты на корпус
• Для увеличения срока службы избегайте частых ударов по толкателю - действуйте плавно
