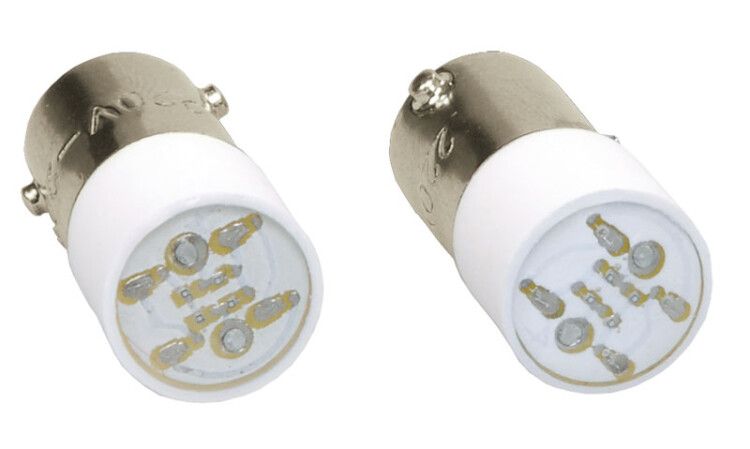

Матрица светодиодная зел. 24В KARAT IEK BMS10-024-K06

Лампа сменная зеленая матрица 24В от IEK (артикул bms10-024-k06) - это светодиодный индикатор для визуального отображения состояния цепей в электрощитах и промышленной аппаратуре. Устройство рассчитано на работу от сети 24 В постоянного или переменного тока, устанавливается прямо на печатную плату.

Назначение и область применения

Лампа сменная зеленая матрица 24В используется для сигнализации рабочего состояния оборудования: например, когда машина включена, система готова к запуску или аварийная ситуация завершена. Подходит для установки в распределительных щитах, пультах управления, автоматических линиях, насосных станциях и других устройствах, где требуется четкая визуальная индикация. Цвет свечения - зеленый - соответствует стандартным обозначениям “готово” или “работает”.

Технические характеристики

• Напряжение питания: 24 В (переменный / постоянный ток - AC/DC)
• Мощность потребления: 1,2 Вт
• Ток нагрузки: 0,02 А
• Тип источника света: светодиод (LED)
• Цоколь: BA9s - двухконтактный штыревой соединитель
• Форма колбы: линейная, одностороннее излучение
• Габариты: длина 22 мм, диаметр 10 мм
• Степень защиты: IP12 - против попадания крупных частиц и вертикально капающей воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Монтаж: поверхностный на печатную плату (SMD-тип, без пайки в гнездо)
• Соответствие нормам: ГОСТ Р 50030.5.1

Совместимость и монтаж

Лампа сменная зеленая матрица 24В имеет цоколь BA9s, что позволяет заменить её на аналогичные модели старых типов, если они также используют этот базовый контакт. Монтаж осуществляется непосредственно на печатную плату через два вывода - не требует патронов или адаптеров. Для надежного контакта рекомендуется использовать плату с медными площадками, соответствующими шагу и форме выводов. Нельзя применять с обычными патронами типа E14/E27 - физически несовместимо.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.5.1, регламентирующим безопасность электрооборудования для систем управления. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях средней влажности и умеренных температур, характерных для большинства промышленных помещений в России. Защита IP12 предотвращает случайное прикосновение к токоведущим частям и защищает от крупных внешних предметов, однако не обеспечивает герметичность - не предназначен для открытых площадок или мест с брызгами воды.

Преимущества

• Высокая долговечность: срок службы LED-элемента значительно выше, чем у ламп накаливания
• Низкий расход энергии: всего 1,2 Вт снижают тепловую нагрузку на плату
• Мгновенное включение: нет задержки при включении, важна для оперативной индикации
• Устойчивость к вибрациям: твердотельная конструкция выдерживает механические воздействия
• Чёткий цветовой сигнал: зеленый цвет хорошо различим даже при ярком освещении помещения

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• Защита IP12 недостаточна для влажных, пыльных или outdoor-объектов
• Не совместима с сетями более 24 В - возможен выход из строя
• Требуется точная посадка на плату; перегрузка по току или неверная полярность повреждают светодиод
• Не подлежит ремонту - при отказе меняется полностью

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “рабочий режим” на пульте ЧПУ станка
• Подтверждение наличия напряжения в силовом модуле
• Индикация активного канала в коммуникационной панели
• Зеленый статус в распределительном щите на производстве

Практические советы

• Проверьте перед установкой наличие напряжения 24 В - подача 220 В сразу выведет лампу из строя
• При замене убедитесь, что новая лампа сменная зеленая матрица 24В точно соответствует по размеру и расположению выводов - отличаются даже микроскопические отклонения
• На плате используйте термостойкий клей или фиксирующие элементы, чтобы исключить люфт при вибрациях
• Для многолампового щита соблюдайте одинаковое направление свечения всех индикаторов - это ускоряет восприятие информации
• Артикул bms10-024-k06 является оригинальной деталью IEK - совместимые аналоги могут иметь другие параметры, особенно по углу излучения
