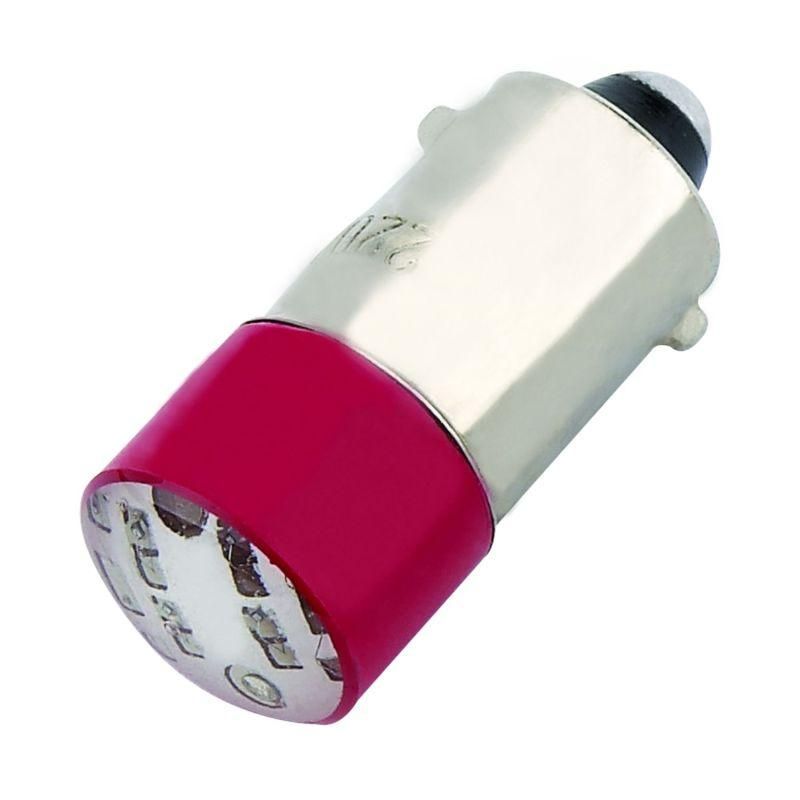

Лампа BA9s для NP2 красная светодиодная матрица AC/DC 24В | 576969 CHINT

Лампа BA9s для NP2 красная светодиодная матрица AC/DC 24В - это компактный индикаторный источник света с цоколем BA9s, предназначенный для замены штатных ламп в устройствах серии NP2 от CHINT. Подходит для работы как от переменного, так и от постоянного тока напряжением 24 В. Артикул 576969 обеспечивает точную совместимость с оборудованием CHINT NP2.

Назначение и область применения

Лампа BA9s для NP2 красная светодиодная матрица AC/DC 24В используется исключительно в качестве индикатора состояния - включения, сигнализации или режима работы. Устанавливается в кнопочные посты, пульты управления, панели автоматики и другие устройства серии NP2 от CHINT. Применяется в промышленной автоматизации: на станках, конвейерах, щитах управления, системах безопасности.

Технические характеристики

• Тип источника света: светодиод (матричная сборка)
• Цвет излучения: красный
• Рабочее напряжение: 24 В AC/DC - работает как от переменного, так и от постоянного тока
• Мощность потребления: 2 Вт
• Номинальный ток: 20 мА
• Световой поток: 50 лм - достаточен для четкой видимости в условиях освещённого помещения
• Цветовая температура: 4700 К - холодный белый свет, но цвет фильтра даёт именно красное свечение
• Форма: трубчатая одноцокольная
• Диаметр корпуса: 11 мм
• Габариты: 22×28×0 мм - плоская форма позволяет устанавливать в ограниченном пространстве
• Срок службы: 1000 часов - значительно меньше, чем у современных LED-ламп, но соответствует требованиям индикационных устройств NP2
• Класс энергоэффективности: A

Совместимость и монтаж

Лампа BA9s для NP2 красная светодиодная матрица AC/DC 24В совместима только с цоколем типа BA9s - двухштыревым, с расстоянием между выводами 9 мм. Монтируется в гнездо индикатора на передней панели устройства серии NP2. Для установки необходимо вынуть старую лампу, вставить новую до щелчка - контакты самонастраиваются за счёт пружинящих контактов в гнезде. Нельзя использовать с другими типами цоколей (например, BA9d, E10, W2.1x9.5d).

Безопасность и стандарты

Произведена в соответствии с требованиями к индикаторным элементам для промышленного оборудования. Отсутствие открытых проводников и герметичная конструкция снижают риск короткого замыкания. Лампа не содержит опасных веществ (RoHS). Температурный режим работы рассчитан на стандартные условия промышленной среды - от −25C до +55C.

Преимущества

• Устойчивость к перепадам напряжения - работает на 24 В AC/DC без дополнительных преобразователей
• Высокая яркость при малом энергопотреблении - 50 лм при всего 2 Вт
• Интегрированная матрица вместо одного диода - равномерное свечение без “горячих” точек
• Прямая замена оригинала - не требует доработки корпуса или схемы
• Совместима со всеми моделями NP2, где предусмотрена установка BA9s

Ограничения применения

• Не предназначен для длительной работы более 1000 часов - после этого срока яркость снижается, возможны мерцание или отказ
• Не имеет защиты от внешних воздействий (IP-класс не указан); не рекомендуется для установки во влажных, запылённых или взрывоопасных зонах без дополнительной защиты
• Цветовая температура 4700 К указана для самого светодиода, но фильтр даёт красный цвет - нельзя использовать как белый индикатор
• Не подходит для замены в других сериях, кроме NP2 - даже при совпадении цоколя

Примеры использования

• Индикация включения питания на пульте управления станка CHINT NP2
• Сигнализация аварии в распределительном щите с кнопками серии NP2
• Подсветка рабочего режима на панели автоматики с использованием красного цвета
• Замена перегоревшей лампы в кнопке «Старт» или «Останов»

Практические советы

• Перед заменой всегда отключайте питание - хотя лампа работает на 24 В, система может иметь высокое напряжение на других участках
• Проверьте посадочное место: если гнездо деформировано или окислено - очистите контакты или замените его
• Не используйте силу при установке - цоколь BA9s хрупкий; достаточно легкого нажатия до щелчка
• При необходимости замены нескольких ламп - закажите запасные, поскольку срок службы 1000 часов может закончиться одновременно
• Эта лампа - часть системы NP2; её использование гарантирует сохранение IP-защиты и механической целостности корпуса, как задумано производителем
