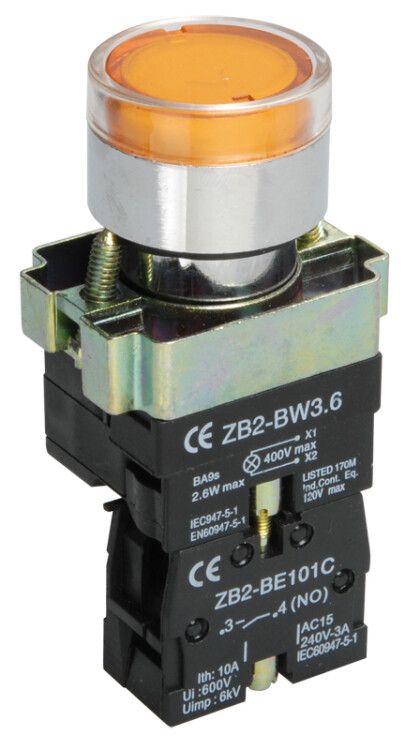

Кнопка управления LAY5-BW3561 с подсветкой желтый 1з | BBT50-BW-K05 IEK

Кнопка управления с подсветкой желтая 1НО 1з от IEK (Артикул bbt50-bw-k05) - это надёжный коммутационный элемент с LED-индикацией для ручного управления электрическими устройствами в панелях и шкафах. Подходит для работы в условиях промышленной автоматизации.

Назначение и область применения

Кнопка управления с подсветкой желтая 1НО 1з используется для временного замыкания одной нормально открытой (НО) контактной группы в цепях управления. Применяется для запуска, остановки или сигнализации работы оборудования: магнитных пускателей, реле, контроллеров. Жёлтый цвет соответствует сигналу предупреждения - идеален для аварийных остановок, режимов подготовки или предварительного действия. Устройство работает в сетях переменного тока до 230 В и постоянного тока - поддерживает AC/DC.

Технические характеристики

• Тип контакта: 1 нормально открытый (1НО), без фиксации - возвращается в исходное положение после отпускания;
• Максимальный рабочий ток: 7,5 А;
• Напряжение питания: 230 В (AC/DC);
• Индикация: светодиодная (LED), яркость достаточна для видимости в помещении;
• Цвет кнопки: жёлтый - стандартизирован для предупредительных функций;
• Степень защиты: IP40 - защищена от предметов более 1 мм, но не от воды и пыли;
• Диаметр установочного отверстия: 22 мм;
• Способ подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2;
• Срок службы: 10 лет при регулярном использовании;
• Конструкция: плоская форма - удобна для монтажа на гладких поверхностях;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности в закрытых помещениях;
• Соответствие стандарту: ГОСТ 30011.5.1 - требования к управляемым аппаратам.

Совместимость и монтаж

Кнопка управления с подсветкой желтая 1НО 1з монтируется через круглое отверстие диаметром 22 мм в передней панели шкафа или стенде. Крепление осуществляется с помощью фланца и контргайки - обеспечивает плотную посадку без люфта. После установки головка легко снимается для обслуживания без демонтажа всего устройства. Монтаж возможен на металлических, пластиковых или деревянных панелях толщиной до 8 мм. Для подключения используйте медные провода сечением 0,5–2,5 мм2. Обязательно соблюдайте полярность при работе с DC-цепями.

Безопасность и стандарты

Изделие соответствует ГОСТ 30011.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования управления. IP40 не обеспечивает защиту от брызг и пыли - применение допускается только внутри закрытых щитов. Не предназначен для установки во влажных, пыльных или наружных условиях. Светодиод имеет внутреннюю защиту от скачков напряжения, но рекомендуется использовать внешние -защиты в сетях с высоким уровнем помех.

Преимущества

• Яркий жёлтый LED-индикатор позволяет быстро определить состояние кнопки даже при слабом освещении;
• Плоская форма снижает риск повреждений при случайных ударах или трении;
• Быстросъёмная головка ускоряет ремонт и замену без отключения всей системы;
• Винтовое подключение надёжно и не требует специнструментов;
• Высокая долговечность - 10 миллионов циклов срабатывания согласно типовым тестам IEK.

Ограничения применения

• Не применяйте в местах с попаданием воды, масла, химических веществ - степень защиты IP40 недостаточна;
• Запрещено использование вне закрытых распределительных щитов;
• Не рассчитана на нагрузки выше 7,5 А - нельзя использовать для прямого управления двигателями или нагревателями;
• Не подходит для взрывоопасных сред - отсутствует сертификат ATEX или IECEx;
• Светодиод не светится при питании ниже 90 % от номинала - проверьте качество сети.

Примеры использования

• Кнопка “Стоп” на станке с ЧПУ - жёлтый цвет сразу выделяет её среди других;
• Сигнал “Подготовка к запуску” на конвейере - активируется перед включением основного механизма;
• Переключение между режимами работы в системе автоматического контроля;
• Автоматический сброс после аварии в системе HVAC - требуется визуальный контроль состояния.

Практические советы

• При проектировании щита учтите диаметр отверстия 22 мм - точность сверления влияет на герметичность крепления;
• Часто возникающие проблемы с индикацией связаны с плохим контактом в цепи питания - проверьте все точки подключения;
• Для многократного использования в одном проекте лучше заказывать одинаковый артикул bbt50-bw-k05 - гарантировано совпадение цвета и яркости LED;
• При сборке щита не затягивайте крепёж слишком сильно - можно деформировать корпус;
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, эта версия не подходит.
