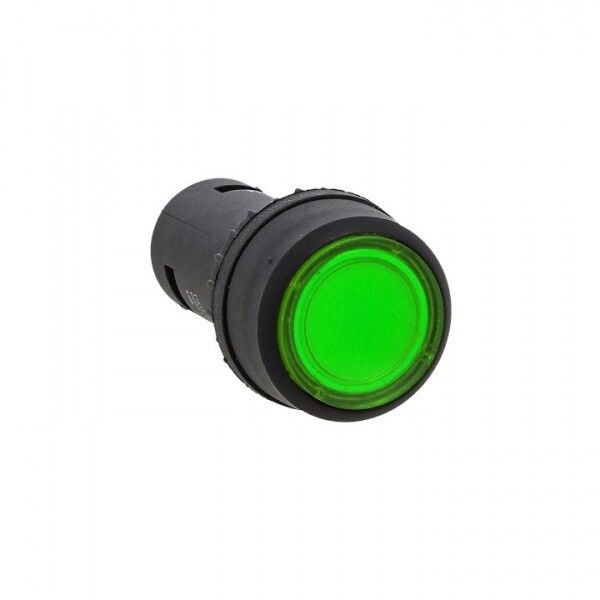

Кнопка управления EKF SW2C-10D с подсветкой зеленая 1з+1р IP54 - компактное устройство для ручного управления оборудованием и визуальной индикации состояния цепи. Подходит для установки на панели управления в промышленной автоматизации.

Назначение и область применения

Кнопка управления EKF SW2C-10D используется для запуска, остановки или изменения режима работы оборудования через замыкание электрической цепи. Зеленая подсветка сигнализирует о включенном состоянии - например, когда машина работает или система готова к запуску. Применяется в постах кнопочного управления, распределительных щитах, системах автономного включения резерва, станциях управления приводами и других местах, где требуется четкая визуальная индикация и надежная коммутация.

Технические характеристики

• Номинальное напряжение: 220 В (работает как в сетях переменного, так и постоянного тока - AC/DC)
• Номинальный ток: 7,5 А - позволяет коммутировать нагрузки средней мощности, например, катушки контакторов или малые двигатели
• Частота: 50 Гц - оптимизирована для стандартных промышленных сетей в России
• Количество нормально открытых (НО) контактов: 1 - один контакт, который замыкается при нажатии
• Количество переключающих контактов: 0 - не имеет функции переключения между состояниями, только замыкание при нажатии
• Цвет кнопки: зеленый - соответствует стандарту безопасности для обозначения “пуск” или “готовность”
• Подсветка: да - светодиодная, обеспечивает видимость в условиях слабого освещения
• Тип толкателя: цилиндрический - удобен для нажатия пальцем, совместим со стандартными клавишами
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Способ монтажа: на лицевую панель - требует отверстие диаметром 22 мм
• Габариты: 22×22×13 мм - компактный форм-фактор для плотной компоновки
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивной среде
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Диапазон рабочих температур: от –10 C до +40 C - не рекомендуется для холодных складов или жарких цехов за пределами этого интервала
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления

Совместимость и монтаж

Кнопка EKF SW2C-10D монтируется в панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепеж - фланец с резьбой M22×1,5, входящий в комплект. Кабель подключается к клеммам с зажимами под провода сечением до 2,5 мм2. Совместима с любыми устройствами, использующими одноконтактную кнопку типа “нажать - замкнуть”. Не требует внешнего питания для подсветки - индикация питается от той же цепи, которую управляет кнопка.

Безопасность и стандарты

Произведена в соответствии с ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - требования к безопасному проектированию и испытанию аппаратов управления. Соответствие гарантирует отказоустойчивость, долговечность и соответствие нормам промышленной электробезопасности.

Преимущества

• Яркая зеленая подсветка повышает узнаваемость команды “пуск” даже в шумной или плохо освещенной среде
• Высокая степень защиты IP54 делает её пригодной для использования в цехах с пылью, влагой или периодическими мойками
• Компактные габариты позволяют размещать несколько кнопок рядом без потери эргономики
• Отсутствие фиксации снижает риск случайного длительного включения - идеально для импульсных команд
• Пластиковый корпус устойчив к коррозии и не требует специального обслуживания

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP54 не обеспечивает защиту от прямого дождя или струй воды
• Работает только в температурном диапазоне от –10 C до +40 C - не подходит для холодильных камер или печных участков
• Не имеет фиксации - нельзя использовать как переключатель режима (“вкл./выкл.”); для таких задач нужна кнопка с фиксацией
• Подсветка не регулируется - яркость фиксирована, что может быть недостаточно в очень ярком свете
• Не поддерживает высокие токи выше 7,5 А - не следует применять для прямого управления двигателем мощностью более 1,5–2 кВт

Примеры использования

• Кнопка “пуск” на пульте управления конвейера
• Индикационная кнопка “готово” на станке ЧПУ
• Управление включением насоса в системе водоснабжения
• Сигнализация активного режима в пультах автоматического включения резерва (АВР)
• Пульт управления вентиляцией в административном здании

Практические советы

• При монтаже проверьте глубину отверстия в панели - корпус кнопки выступает на 13 мм, не забудьте о свободном месте сзади
• Для увеличения срока службы избегайте ударных нагрузок на толкатель - не используйте инструменты для нажатия
• Если кнопка будет использоваться в среде с повышенной влажностью, дополнительно уплотните место монтажа силиконовым герметиком
• При подключении соблюдайте полярность при работе с постоянным током - хотя кнопка не чувствительна к нему, подсветка может работать некорректно
• Для группового управления несколькими устройствами используйте параллельное подключение - одна кнопка может управлять несколькими нагрузками, если суммарный ток не превышает 7,5 А
