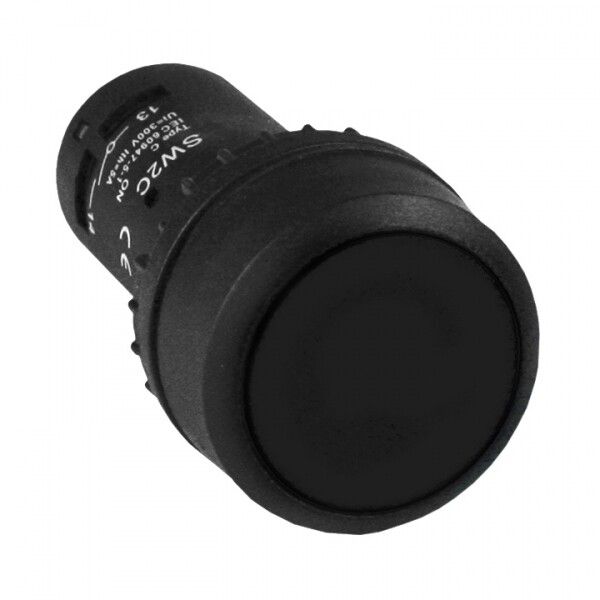

Кнопка SW2C-11 возвратная черная NO+NC EKF | sw2c-11s

Кнопка возвратная черная SW2C-11 NO+NC от EKF серии PROxima - устройство для ручного управления электрическими цепями с автоматическим возвращением в исходное положение. Подходит для установки на панели оборудования, где требуется надежное включение и выключение через один контактный узел с нормально замкнутым и нормально разомкнутым контактами.

Назначение и область применения

Кнопка возвратная черная SW2C-11 NO+NC используется для ручного управления технологическими процессами: запуск, остановка, сброс режимов. Применяется в системах управления электродвигателями, конвейерах, насосах, станках, щитах автоматического включения резерва (АВР) и других устройствах, требующих четкого и безопасного контроля. Устройство обеспечивает индикацию действия за счет физического перемещения толкателя - пользователь видит и чувствует момент активации.

Технические характеристики

• Тип механизма: с самовозвратом - после нажатия возвращается в начальное положение без внешней помощи
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет коммутировать две цепи одновременно
• Номинальный ток: 7,5 А - рассчитана на нагрузки до этого значения, не рекомендуется использовать для высокотоковых цепей
• Напряжение питания: 230 В переменного тока - совместима с сетью 220–240 В, 50/60 Гц
• Диаметр отверстия: 22 мм - требует соответствующего монтажного проема в панели
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Степень защиты: IP54 - защищена от пыли (не полностью герметична) и брызг воды из любого направления
• Цвет: черный - контрастный, хорошо заметен в условиях освещения
• Тип толкателя: цилиндрический - оптимальный для нажатия пальцем, не имеет выступающей части
• Материал переднего кольца: пластик - легкий, устойчив к механическому воздействию, не проводит ток
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка возвратная черная SW2C-11 NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепеж, входящий в комплект (фиксаторы и гайки). Соединение проводов осуществляется через винтовые клеммы - предварительно зачищенные жилы плотно затягиваются без повреждения изоляции. Кнопка совместима с любыми панелями толщиной до 6 мм. Не подходит для встраивания в стеновые ниши или корпуса без доступа к тыльной стороне.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (международный МЭК 60947-5-1) - стандарту для аппаратов управления. Обеспечивает электробезопасность при работе в цепях до 230 В переменного тока. Защита IP54 снижает риск поражения током при случайном попадании влаги или пыли. Сертифицирована для использования в помещениях с умеренной влажностью и температурными колебаниями, согласно классу УХЛ3.

Преимущества

• Комбинированные контакты НО+NC позволяют управлять двумя цепями одной кнопкой - экономит место и упрощает схему
• Автоматический возврат исключает необходимость в дополнительных пружинах или механизмах
• Высокая степень защиты IP54 делает её пригодной для использования в цехах, на элеваторах, в местах с возможным попаданием пыли и брызг
• Долгий гарантийный срок (7 лет) указывает на качественную сборку и материалы
• Пластиковое кольцо не нагревается и не проводит ток - безопасно при длительной эксплуатации

Ограничения применения

• Не предназначена для работы в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность
• Номинальный ток 7,5 А - нельзя применять для управления мощными двигателями свыше 1,5–2 кВт без промежуточного реле
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Пластиковый корпус менее устойчив к химически агрессивным средам - не рекомендован для химпроизводств
• Только одна кнопка на единицу - невозможно расширить функционал без дополнительных модулей

Примеры использования

• Пульт управления станком: кнопка “Старт” (НО) и “Стоп” (НЗ) в одном корпусе
• Щит АВР: управление переключением между основным и резервным питанием
• Конвейерная линия: аварийная остановка с возвратом в рабочее состояние
• Осветительные системы: включение/выключение света в помещении с сохранением сигнализации
• Подъемники и эскалаторы: экстренная остановка с обязательным возвратом в исходное положение

Практические советы

• Перед монтажом проверьте глубину панели - задняя часть кнопки SW2C-11 NO+NC выступает на 30–35 мм, нужен свободный объем
• При подключении используйте провода сечением 0,5–2,5 мм2 - более толстые жилы не войдут в клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы
• Для условий с высокой вибрацией дополнительно закрепите кнопку клеем или хомутом на заднюю часть
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно при частых срабатываниях
• Если нужна индикация состояния - выбирайте модели с лампой, так как эта версия не имеет встроенной подсветки
