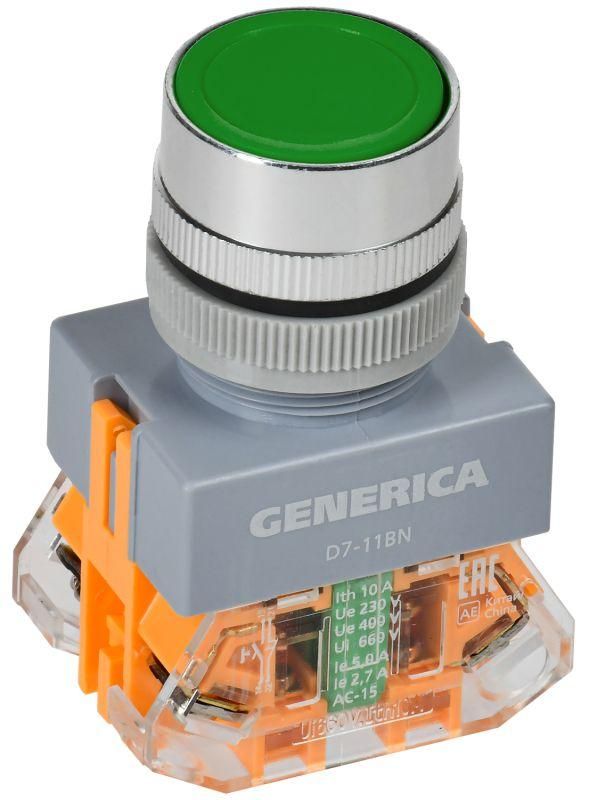

Кнопка D7-11BN d=22мм 1з+1р без подстветки зелёная | BBT50-11BN-3-22-K06-G GENERICA IEK

Кнопка нажимная D7-11BN - устройство для ручного управления электрическими цепями с одним нормально-открытым и одним нормально-замкнутым контактом. Бренд GENERICA и артикул bbt50-11bn-3-22-k06-g обеспечивают совместимость с типовыми щитовым оборудованием, особенно в системах автоматизации с напряжением до 660 В переменного или 400 В постоянного тока.

Назначение и область применения

Кнопка нажимная D7-11BN используется для передачи управляющих сигналов в цепях управления: запуск, остановка, сброс оборудования. Подходит для работы с магнитными пускателями, реле, контроллерами. Часто применяется на станках, конвейерах, насосных станциях, вентиляционных установках и других промышленных объектах. Цвет зелёный указывает на функцию «пуск» или «включение» согласно общепринятой цветовой стандартизации.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Степень защиты: IP54 - защищена от пыли (не полностью герметична) и брызг воды из любого направления
• Тип напряжения: AC/DC - работает как в сетях переменного (до 660 В), так и постоянного тока (до 400 В)
• Подключение: винтовые клеммы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Конструкция: плоская кнопка - удобна для монтажа на вертикальных и горизонтальных поверхностях
• Цвет: зелёный
• Количество постов: один - одиночная кнопка, не комбинированная
• Подсветка: отсутствует - не имеет индикации состояния

Совместимость и монтаж

Кнопка нажимная D7-11BN устанавливается в панели или шкаф через круглое отверстие диаметром 22 мм. Крепление происходит с помощью фиксирующей гайки с внутренней стороны. Для подключения используются винтовые клеммы - допускаются медные провода сечением до 2,5 мм2. Монтаж возможен как на металлические, так и на пластиковые панели. Совместима с большинством стандартных корпусов и щитов, используемых в промышленной автоматизации. Артикул bbt50-11bn-3-22-k06-g соответствует сериям GENERICA и IEK, что обеспечивает взаимозаменяемость с аналогичными изделиями этих брендов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и сигнализации. Это гарантирует безопасную работу в условиях повышенной влажности, пыли и механических нагрузок. Отсутствие подсветки исключает риск перегрева и короткого замыкания в цепях управления.

Преимущества

• Универсальность: сочетание НО и НЗ контакта позволяет использовать одну кнопку для сложных схем управления (например, «пуск-стоп»)
• Надёжность: механизм самовозврата исключает случайное заклинивание
• Защита IP54: выдерживает условия производства - пыль, брызги, влажность
• Простота монтажа: стандартный диаметр 22 мм и винтовое подключение снижают время установки
• Цветовая индикация: зелёный цвет сразу определяет функциональное назначение кнопки

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность
• Отсутствует подсветка - нельзя использовать там, где требуется визуальная индикация состояния (например, в темноте или на удалённых участках)
• Не рассчитана на высокочастотные операции - рекомендовано не более 10–15 нажатий в минуту длительное время
• Не подходит для силовых цепей - управляет только цепями контроля, не переключает токи выше 10 А

Примеры использования

• Пуск и остановка двигателя насоса - зелёная кнопка «пуск», красная - «стоп»
• Ручной сброс аварийной остановки на конвейере
• Активация режима обслуживания на станке с ЧПУ
• Управление освещением в цеху через реле

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка должна плотно сесть, чтобы не болтаться
• При подключении затягивайте винты клемм равномерно - переусиливать нельзя, можно повредить контакт
• Если нужна индикация состояния - выбирайте модель с подсветкой; эта кнопка подходит только для ситуаций, где свет не обязателен
• Для многократного использования в агрессивной среде периодически проверяйте состояние контактов и чистоту рабочей поверхности
• Артикул bbt50-11bn-3-22-k06-g легко заменяется на аналоги от IEK - сохраняйте этот номер для заказа запасных частей
