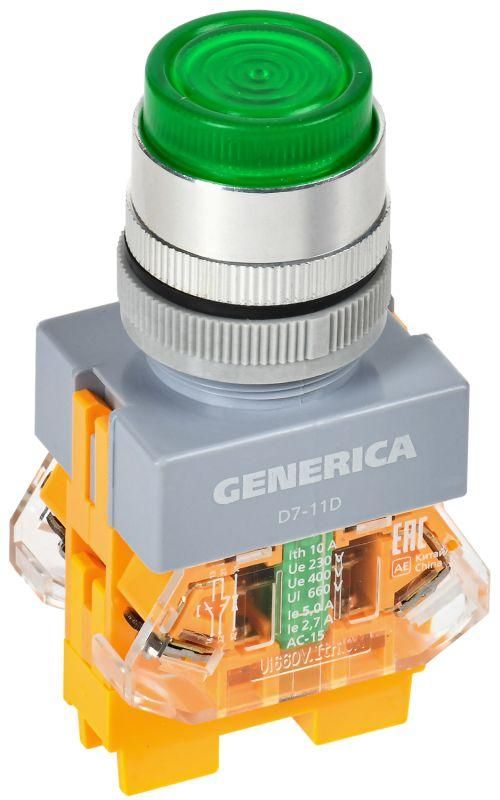

Кнопка D7-11D d=22мм 1з+1р с подсветкой зелёная | BBT50-11D-3-12-K06-G GENERICA IEK

Кнопка нажимная D7-11D - это надёжный элемент управления с подсветкой, подходящий для частого ручного воздействия в промышленных системах. Бренды GENERICA и IEK выпускают эту модель под артикулом bbt50-11d-3-12-k06-g, обеспечивая совместимость с типичными шкафами управления и стандартами безопасности.

Назначение и область применения

Кнопка нажимная D7-11D используется для ручного управления электромагнитными устройствами: пускателями, реле, контракторами. Подходит для включения и выключения оборудования в цепях переменного тока до 660 В и постоянного - до 400 В. Часто применяется на станках, конвейерах, насосных станциях и других объектах, где требуется чёткий визуальный сигнал и надёжное управление.

Технические характеристики

• Диаметр установочного отверстия: 22 мм
• Количество контактов: один нормально открытый (НО) и один нормально замкнутый (НЗ)
• Подсветка: светодиодная, зелёного цвета
• Напряжение питания подсветки: 230 В AC/DC
• Механизм: пружинно-возвратный - после нажатия возвращается в исходное положение
• Тип подключения: винтовые клеммы
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Конструкция: высокая - удобна для монтажа на толстых панелях
• Количество постов: 1
• Переключающие контакты: отсутствуют - работает как коммутирующий элемент через внешние цепи

Совместимость и монтаж

Кнопка нажимная D7-11D устанавливается в стандартное отверстие диаметром 22 мм, характерное для большинства промышленных щитов. Кабели подключаются к винтовым клеммам - достаточно оголить жилы на 8–10 мм и затянуть винты усилием 0,4–0,5 Нм. Установка возможна как на вертикальную, так и на горизонтальную поверхность. Высота корпуса позволяет использовать её даже на панелях толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Подсветка выполнена на основе LED - не нагревает корпус и не создаёт помех в соседних цепях.

Преимущества

• Универсальная комбинация НО+НЗ контактов - позволяет реализовать как стартерные, так и аварийные функции в одной кнопке
• Яркая зелёная подсветка легко различима в любых условиях освещения
• Простая конструкция снижает риск отказа и ускоряет обслуживание
• Работает как на переменном, так и на постоянном токе - гибкость в проектировании цепей
• Защита IP54 делает её пригодной для использования вне закрытых шкафов при условии отсутствия прямого потока воды

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Подсветка рассчитана на 230 В - нельзя питать от низковольтных цепей (например, 24 В) без использования внешнего преобразователя
• Не имеет механической фиксации в нажатом состоянии - не подходит для функций “удержание” (для этого нужны кнопки с фиксацией)
• Не рекомендуется для взрывоопасных зон - отсутствует сертификат Ex

Примеры использования

• Стартовая кнопка на станке - зелёный свет показывает готовность к работе
• Аварийная остановка с параллельным включением сигнализации через НЗ контакт
• Управление конвейером: НО - включение, НЗ - контроль состояния
• Щит управления насосной станцией - визуальное определение активного режима

Практические советы

• При монтаже проверьте глубину отверстия - высокая конструкция требует минимум 15 мм свободного пространства сзади
• Для долгой службы избегайте ударных нагрузок - не используйте как рычаг или точку опоры
• При подключении к сети 230 В соблюдайте полярность: L - на вход подсветки, N - на выход
• Если нужна одновременная индикация нескольких состояний - выбирайте модели с двумя постами, а не одну кнопку с двумя контактами
• Проверяйте соответствие номинала контактов (до 10 А) нагрузке - не подключайте мощные двигатели напрямую
