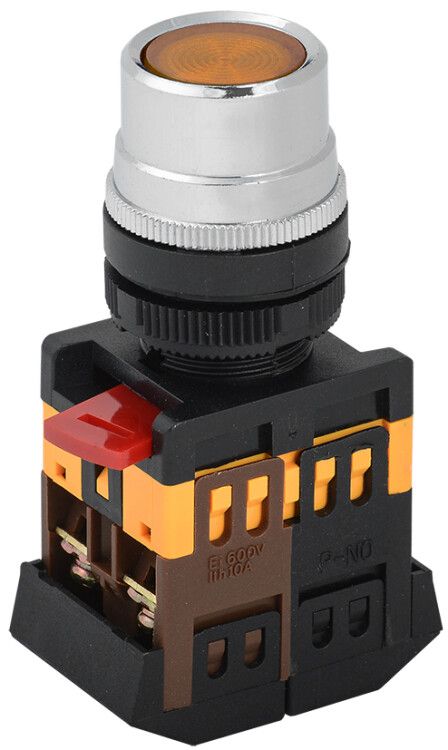

Кнопка управления ABLF-22, 22 мм, 1НО+1НЗ, 240В, желтая GENERICA BBT10-ABLF-K05

Кнопка ABLF-22 диаметр 22 мм 1 зажим + 1 разрыв 240 В неон желтая - это самовозвратный коммутационный элемент с индикацией для управления электрическими цепями в щитах и пультах. Бренд IEK (ИЭК) обеспечивает надежность и соответствие ГОСТ, а артикул bbt10-ablf-k05 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Кнопка ABLF-22 диаметр 22 мм 1 зажим + 1 разрыв 240 В неон желтая используется для ручного управления устройствами автоматики: магнитными пускателями, реле, контурными системами. Подходит для работы в цепях переменного тока до 230 В и постоянного тока до 400 В. Применяется на станках, конвейерах, пультах управления, распределительных щитах. Желтый цвет и неоновая индикация помогают быстро определить активную кнопку в составе панели.

Технические характеристики

• Диаметр отверстия: 22 мм - стандартный размер для установки в панели
• Напряжение питания: 230 В AC / DC до 400 В - совместима с большинством промышленных сетей
• Коммутируемый ток: 10 А - способна выдерживать нагрузки типовых двигателей и нагревательных элементов
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяет реализовать базовые схемы управления
• Индикация: неоновая лампа - светится при подаче напряжения, указывает на состояние цепи
• Механизм: самовозвратный (без фиксации) - возвращается в исходное положение после отпускания
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет: желтый - высокая видимость, соответствует стандартам сигнализации
• Степень защиты: IP40 - защищает от предметов >1 мм, но не от воды и пыли
• Способ монтажа: на лицевую панель - устанавливается через отверстие 22 мм
• Срок службы: 10 лет - рассчитана на длительную работу в штатном режиме
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Соответствие: ГОСТ 30011.1, ГОСТ 30011.5.1 - сертифицировано для промышленного использования

Совместимость и монтаж

Кнопка ABLF-22 диаметр 22 мм 1 зажим + 1 разрыв 240 В неон желтая устанавливается в панель через круглое отверстие диаметром 22 мм. Для монтажа требуется только отвертка - провода подключаются к винтовым клеммам. Конструкция состоит из двух частей: головки с индикатором и контактного модуля, что позволяет менять только поврежденную часть без замены всей кнопки. Совместима с любыми стандартными панелями, имеющими отверстие 22 мм. Не требует специальных инструментов.

Безопасность и стандарты

Кнопка ABLF-22 диаметр 22 мм 1 зажим + 1 разрыв 240 В неон желтая соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и надежность аппаратов управления. Индикация выполнена неоновой лампой - низковольтная, не греется, не создает помех. Максимальный ток 10 А предотвращает перегрузку при работе с типовыми нагрузками. Однако степень защиты IP40 не допускает использование во влажных средах или местах с риском брызг воды.

Преимущества

• Четкая визуальная индикация - желтый неоновый светодиод легко заметен даже при ярком освещении
• Простая замена - можно заменить только головку, сохранив контактный модуль
• Высокая механическая долговечность - срок службы 10 лет при ежедневном использовании
• Широкий диапазон напряжений - работает как на переменном, так и на постоянном токе
• Совместимость с промышленными стандартами - подходит для замены аналогов других производителей

Ограничения применения

• Не применяется в помещениях с высокой влажностью, возможным попаданием воды или пыли - IP40 недостаточен
• Не рекомендовано использовать в цепях выше 10 А - риск подплавления контактов
• Не предназначен для автономного управления мощными двигателями - нужен внешний контактор
• Неоновая лампа не работает при напряжении ниже 80 В - слабый сигнал или отсутствие индикации
• Не имеет фиксации - нельзя применять там, где требуется удержание в нажатом состоянии

Примеры использования

• Старт/стоп станка - одна кнопка запускает двигатель, другая останавливает
• Пульт управления конвейером - кнопка “Пуск” с индикацией для оператора
• Щит автоматики в цеху - желтая кнопка для экстренной остановки системы
• Система контроля доступа - кнопка вызова персонала с визуальным подтверждением действия

Практические советы

• Перед монтажом проверьте глубину панели - головка кнопки должна свободно входить, не задевая внутренние элементы
• При подключении используйте провода сечением 0,5–2,5 мм2 - подходят под винтовые зажимы
• Не затягивайте винты слишком сильно - это повредит изоляцию и сделает невозможным последующий демонтаж
• Если индикация не горит - проверьте напряжение на контактах; возможно, лампа перегорела, но контакты работают
• Для условий с пылью или вибрацией выбирайте модели с более высокой степенью защиты - эта кнопка не предназначена для таких сред
