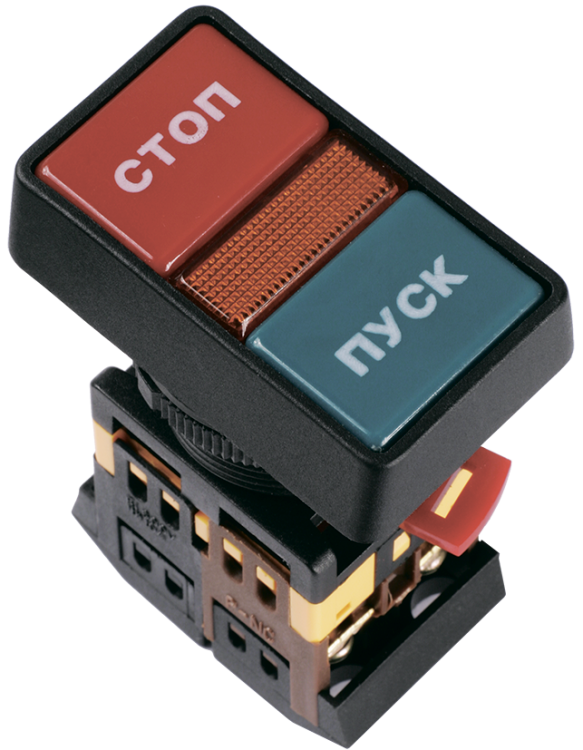

Кнопка РPВВ-30N "Пуск-Стоп" d30мм неон/240В 1з+1р | BBD21-PPBB-K51 IEK

Кнопка Пуск-Стоп d30мм 1з+1р 240В с подсветкой неон от IEK (артикул bbd21-ppbb-k51) - это комбинированная кнопка для ручного управления электрическими цепями, где требуется одновременно запускать и останавливать оборудование. Подсветка неоновой лампой позволяет легко определить состояние устройства даже в условиях слабого освещения.

Назначение и область применения

Кнопка Пуск-Стоп d30мм 1з+1р 240В с подсветкой неон используется для управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного тока 50 Гц до 230 В. Применяется в пультах управления на станках, конвейерах, насосных станциях, системах вентиляции и других промышленных установках. Комбинированный тип кнопки (пуск + стоп) обеспечивает удобную и безопасную последовательность управления: зелёный элемент - запуск, красный - остановка.

Технические характеристики

• Диаметр отверстия для монтажа: 30 мм
• Напряжение питания: 230 В AC/DC
• Коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ, чёрный), 1 нормально разомкнутый (НО, коричневый)
• Подсветка: неоновая лампа, работает при питании 230 В
• Цвет кнопки: красный/зелёный (два сегмента в одной головке)
• Монтаж: на лицевую панель
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в помещениях с умеренной влажностью)
• Нормативные документы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка Пуск-Стоп d30мм 1з+1р 240В с подсветкой неон устанавливается в панели через круглое отверстие диаметром 30 мм. Для монтажа достаточно зафиксировать её с помощью штатного крепления внутри корпуса. Винтовое подключение позволяет надёжно закрепить провода сечением до 2,5 мм2. Обратите внимание: подсветка активируется только при наличии напряжения 230 В на входе кнопки - она не требует отдельного питания. Совместима с любыми контактными группами, рассчитанными на 10 А и 230 В.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует соответствие безопасности и механической прочности. Степень защиты IP40 предотвращает попадание твёрдых частиц крупнее 1 мм, но не защищает от влаги - поэтому не применяется во влажных средах или на улице. Цветовое оформление (красный/зелёный) соответствует общепринятой сигнализации: зелёный - «включено», красный - «остановка».

Преимущества

• Объединённая конструкция пуска и стопа снижает количество элементов на панели
• Яркая неоновая подсветка повышает видимость в условиях плохого освещения
• Винтовое подключение обеспечивает долговечное соединение без необходимости специальных инструментов
• Срок службы 10 лет и класс защиты УХЛ4 обеспечивают надёжную работу в промышленных условиях
• Цветовая кодировка соответствует стандартам Электробезопасности (ГОСТ Р МЭК 60204-1)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или брызг - IP40 недостаточен для открытых площадок или цехов с орошением
• Подсветка не работает при напряжении ниже 200 В - возможны мерцания или отсутствие свечения
• Отсутствует фиксация кнопки - после нажатия она возвращается в исходное положение; не подходит для режимов «удержания»
• Не совместима с цепями выше 230 В - превышение напряжения выведет лампу и контакты из строя

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Пуск и остановка конвейера на пищевом производстве
• Ручное управление воздушным компрессором в мастерской
• Контроль включения/выключения светильника в распределительном щите

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать 30 мм, иначе кнопка не будет плотно фиксироваться
• При подключении используйте провода с изоляцией, рассчитанной на 300–500 В, чтобы избежать пробоя
• Не подключайте подсветку параллельно нагрузке - она должна получать питание напрямую от сети 230 В
• Для длительной эксплуатации рекомендуется периодически проверять затяжку винтов - особенно в вибрационных средах
• Если нужна фиксация кнопки - выбирайте модель с функцией «самофиксации» или используйте внешние механизмы
