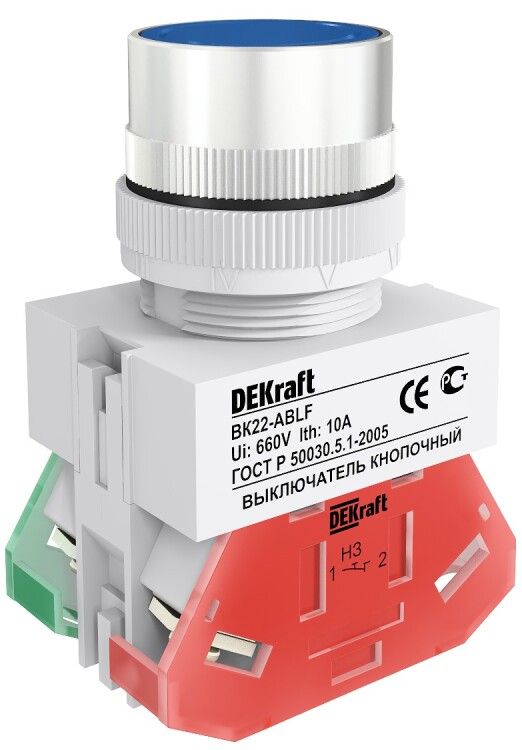

Выключатель кнопочный ABLF ВК-22 d22мм 220В син. DEKraft 25016DEK APC

Кнопка кнопочный выключатель ABLF 22 мм синий 220В ВК-22 от DEKRAFT - это компактный устройство управления с самовозвратом, предназначенное для временного замыкания или размыкания цепей в промышленном оборудовании. Устройство имеет индикацию, хромированное кольцо и защиту IP54, что делает его надежным решением для условий с пылью и влагой.

Назначение и область применения

Кнопка кнопочный выключатель ABLF 22 мм синий 220В ВК-22 используется для ручного управления электрическими цепями: запуска, остановки или сигнализации работы оборудования. Подходит для систем автоматизации, станков, конвейеров, пультов управления и распределительных щитов. Благодаря наличию индикатора и цветной кнопке легко определяется состояние устройства даже издалека. Применяется в условиях с повышенной пыле- и влагозащищённостью - например, на заводах, в цехах, на объектах ЖКХ.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип механизма: Самовозврат (не фиксируется, возвращается в исходное положение после отпускания)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP54 - защищено от пыли и брызг воды с любого направления
• Метод установки: На лицевую панель через круглое отверстие
• Цвет кнопки: Синий
• Цвет переднего кольца: Хромированный
• Тип толкателя: Цилиндрический, утопленный - снижает риск повреждений и случайного срабатывания
• Конструкция линзы: Круглая, равномерно рассеивает свет индикатора
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима высокая влажность
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Кнопка кнопочный выключатель ABLF 22 мм синий 220В ВК-22 устанавливается в подготовленное отверстие диаметром 22 мм на любой жесткой поверхности: металлическом щите, пластиковом корпусе, деревянной панели. Для монтажа требуется только сверление отверстия и затяжка гайки сзади. Предварительно проверьте толщину панели - она должна позволить плотную посадку с фланцем. Винтовые зажимы принимают провода сечением до 2,5 мм2. После подключения рекомендуется проверить механическую свободу движения толкателя и герметичность крепления.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управлению и контрольным устройствам. Защита IP54 обеспечивает безопасную работу в средах с возможными выбросами пыли и каплями воды. Конструкция предотвращает доступ к токоведущим элементам при установленном состоянии. Индикатор выполнен внутри корпуса - он не требует внешней подводки питания, так как питание подаётся через основную цепь, которую контролирует кнопка.

Преимущества

• Сочетание двух типов контактов (НО+НЗ) позволяет использовать одну кнопку для сложных схем управления
• Утопленный толкатель минимизирует вероятность случайного нажатия
• Хромированное кольцо увеличивает долговечность и эстетику
• Ярко окрашенная синяя кнопка улучшает визуальное восприятие в рабочих зонах
• Фирменная сборка DEKRAFT гарантирует точность изготовления и совместимость с другими изделиями серии

Ограничения применения

• Не постоянного тока (DC) - только переменный ток 220 В
• Напряжение выше 220 В не рекомендовано, хотя серия способна работать до 660 В - здесь указан конкретный вариант для 220 В
• Не подходит для взрывоопасных зон - класс защиты IP54 недостаточен для Zone 1/2
• Индикатор не является самостоятельным источником света - он горит только когда цепь находится под нагрузкой
• Не предусматривает возможность замены лампочки - если индикатор вышел из строя, менять весь модуль

Примеры использования

• Кнопка старта/стоп на станке ЧПУ - синяя кнопка сразу видна среди других
• Аварийная остановка на конвейере - благодаря утопленному толкателю исключена случайная активация
• Пульт управления насосной станцией - IP54 защищает от влаги в помещении с высокой влажностью
• Щитовой орган управления в холодильном цехе - климат UHL4 позволяет работать при низких температурах

Практические советы

• При монтаже используйте шаблон для сверления - отклонение более чем +-0,5 мм может помешать правильной посадке
• Подключайте провода строго под винты, не перегибайте их - это продлит срок службы контактной группы
• Если кнопка будет использована часто, периодически проверяйте усилие нажатия - износ механизмов проявляется в “мягком” ходе толкателя
• Для группового монтажа нескольких кнопок соблюдайте интервал не менее 25–30 мм между центрами - чтобы не было перекрестного влияния
• Электронные системы управления должны иметь защиту от скачков напряжения - кнопка не содержит внутренних фильтров
