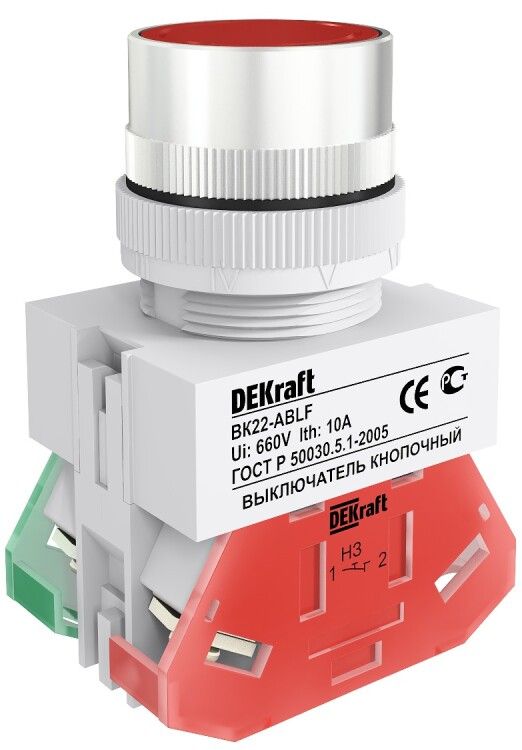

Выключатель кнопочный ABLF ВК-22 d22мм 220В красн. DEKraft 25014DEK APC

Выключатель кнопочный ABLF d22мм Красный 220В ВK-22 от DEKraft - это компактное устройство для управления электрическими цепями с автоматическим возвратом в исходное положение. Подходит для монтажа на панелях оборудования, работает в сетях переменного тока 220 В, имеет степень защиты IP54 и надёжное винтовое подключение. Артикул 25014dek.

Назначение и область применения

Выключатель кнопочный ABLF d22мм Красный 220В ВK-22 предназначен для временного замыкания или размыкания электрических цепей. Его используют там, где нужна ручная активация - например, для запуска, остановки или аварийной остановки оборудования. Устройство не имеет индикации, поэтому применяется в системах, где сигнал подаётся через внешние элементы (например, лампу или HMI).

Подходит для установки на панелях, дверях и корпусах станков, конвейеров, насосных станций, систем автоматизации. Часто встречается в промышленном оборудовании, где требуется надёжность и защита от пыли и брызг воды.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток AC)
• Номинальный ток: 10 А
• Частота сети: 50–60 Гц
• Диаметр отверстия для монтажа: 22,3 мм
• Тип механизма: с самовозвратом (не фиксируется в нажатом состоянии)
• Тип толкателя: цилиндрический, утопленный (потайной)
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Способ подключения: винтовые зажимы
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Конструкция линзы: круглая, плоская
• Наличие переднего кольца: да - обеспечивает герметичную посадку и эстетичный вид
• Нормативный стандарт: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLF d22мм Красный 220В ВK-22 монтируется в отверстие диаметром 22,3 мм на лицевой панели. Для установки потребуется предварительно просверлить отверстие соответствующего размера. После вставки устройства фиксируется гайкой с внутренней стороны панели.

Подключение проводов осуществляется через винтовые клеммы - можно использовать одножильные и многожильные провода сечением до 2,5 мм2. Перед затяжкой рекомендуется зачистить жилы и проверить плотность соединений.

Изделие совместимо с любыми панелями из металла, пластика или композита, если позволяет толщина материала (обычно до 8 мм). Не требует специальных адаптеров.

Безопасность и стандарты

Выключатель ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управлению и коммутационным аппаратам. Степень защиты IP54 гарантирует безопасную работу в средах с пылью и возможными брызгами воды - например, на производстве, в цехах, на складах.

Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с контролируемым микроклиматом, включая холодные зоны (до −25 C), что делает его подходящим для условий России и стран СНГ.

Преимущества

• Компактный размер (d22 мм) - легко встраивается даже в ограниченные пространства
• Потайной толкатель снижает риск случайного нажатия и повреждения
• Хромированное кольцо улучшает визуальную интеграцию в панель и устойчиво к коррозии
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления (пуск/останов, реверс)
• Винтовое подключение - надёжно, не требует специнструментов, удобно для обслуживания
• Красный цвет кнопки - универсальный знак для аварийной остановки согласно стандартам безопасности

Ограничения применения

• Не предназначен для постоянного включения - механизм срабатывает только при нажатии и возвращается в исходное состояние
• Не имеет встроенной индикации - нельзя использовать как световой индикатор состояния системы
• Максимальное напряжение - 220 В, хотя стандарт допускает до 660 В, в данном варианте изделие рассчитано именно на 220 В
• Не подходит для установки в условиях постоянного погружения в воду или высоких давлений - IP54 не обеспечивает герметичность при длительном воздействии жидкости
• Не рекомендован для использования вне помещений без дополнительной защиты от осадков и прямых солнечных лучей

Примеры использования

• Аварийная остановка станка - красная кнопка на пульте управления
• Запуск конвейера после прохождения контроля безопасности
• Сброс сигнализации на щите управления
• Ручной запуск насоса в системе водоснабжения
• Кнопка тестирования в диагностических панелях

Практические советы

• При монтаже убедитесь, что толщина панели не превышает 8 мм - иначе гайка не сможет плотно затянуться
• Для долговечности используйте провода с медными жилами и соблюдайте максимальное сечение 2,5 мм2
• Если вы устанавливаете несколько кнопок рядом - учтите расстояние между отверстиями, чтобы не было механических помех
• Красный цвет кнопки часто используется как сигнал “останов”, поэтому не меняйте его на другие цвета в системах, где важна стандартизация
• Проверьте целостность переднего кольца перед установкой - трещины могут нарушить защиту IP54
• Этот выключатель - часть серии ВK-22 от DEKraft, значит, аналогичные модели с другими цветами или контактами будут совместимы по форме и креплению
