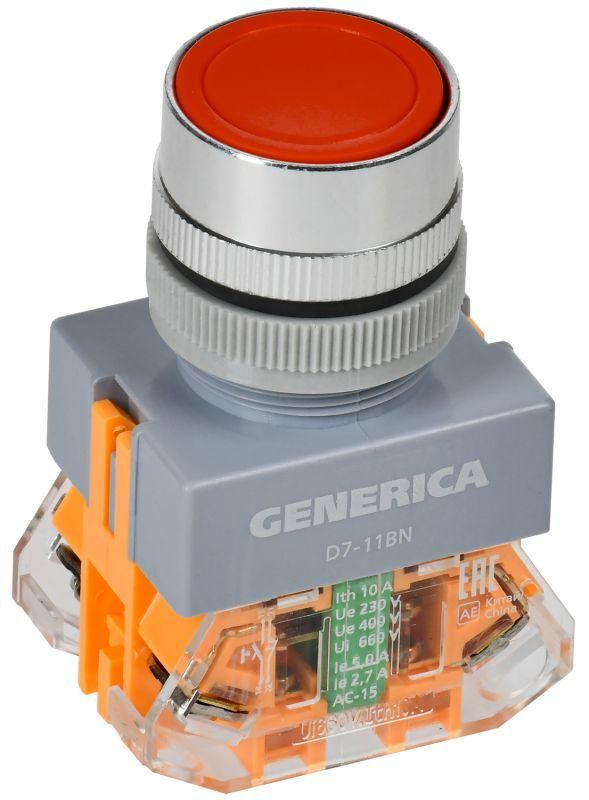

Кнопка D7-11BN d=22мм 1з+1р без подстветки красная | BBT50-11BN-3-22-K04-G GENERICA IEK

Кнопка нажимная D7-11BN - устройство для ручного управления электрическими цепями. Бренд GENERICA и артикул bbt50-11bn-3-22-k04-g обеспечивают совместимость с типовыми щитовым оборудованием. Кнопка имеет два типа контактов, не требует подсветки и устанавливается в отверстие диаметром 22 мм.

Назначение и область применения

Кнопка нажимная D7-11BN используется для передачи команд в системы управления: запуск, остановка, сброс работы оборудования. Подходит для управления магнитными пускателями, реле и другим автоматическим оборудованием в цепях переменного тока до 660 В и постоянного тока до 400 В. Часто применяется на станках, конвейерах, насосных станциях, системах вентиляции и других промышленных установках.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: механические, коммутирующие
• Тип подключения: винтовые зажимы
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет корпуса: красный
• Форма кнопки: плоская
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Рабочее напряжение: AC/DC (переменный и постоянный ток)
• Количество постов: 1

Совместимость и монтаж

Кнопка нажимная D7-11BN устанавливается в панель или шкаф через круглое отверстие диаметром 22 мм. Для монтажа требуется только просверлить отверстие и закрепить кнопку с помощью фиксирующей гайки, которая идёт в комплекте. Подключение проводов выполняется через винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Устройство совместимо с большинством стандартных щитов и панелей, используемых в промышленной автоматизации.

Безопасность и стандарты

Кнопка D7-11BN соответствует требованиям стандарта ГОСТ IEC 60947-5-1-2014, который регламентирует безопасность и надёжность аппаратов управления. Соответствие стандарту гарантирует устойчивую работу в условиях повышенной влажности, пыли и вибраций, характерных для промышленных объектов.

Преимущества

• Универсальность: одинаково хорошо работает в цепях переменного и постоянного тока
• Простота установки: не требует специальных инструментов, легко монтируется в существующие панели
• Надёжная защита: IP54 обеспечивает долговечную работу даже в неидеальных условиях
• Чёткая визуальная идентификация: красный цвет кнопки легко выделяется среди других элементов управления
• Отсутствие подсветки снижает энергопотребление и исключает необходимость замены лампочек

Ограничения применения

• Не предназначен для частого многократного включения/выключения более 1000 раз в час - возможен износ механизмов
• Не рассчитана на погружение в жидкости или воздействие струй воды - IP54 не обеспечивает герметичность при мойке высоким давлением
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Без фиксации - нельзя использовать там, где нужна удержание в активном состоянии (например, для длительного запуска); для этого нужны кнопки с фиксацией

Примеры использования

• Кнопка “Старт” на пульте станка - замыкает цепь пускателя
• Кнопка “Стоп” - размыкает цепь через нормально замкнутый контакт
• Система аварийной остановки на конвейере - одновременно размыкает питание и сигнализирует
• Управление насосом в системе водоснабжения - одна кнопка запускает, вторая (или эта же) останавливает

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм; меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• Используйте кабель с медными жилами и изоляцией, выдерживающей рабочее напряжение (не менее 600 В для переменного тока)
• Подключите НО и НЗ контакты согласно схеме управления - путаница может привести к некорректной работе оборудования
• Если требуется фиксация (удержание кнопки в нажатом состоянии), выбирайте модель с фиксацией - D7-11BN её не имеет
• Для удобства обслуживания рекомендуется помечать провода, идущие к каждому контакту - особенно при использовании двух функций в одной кнопке
