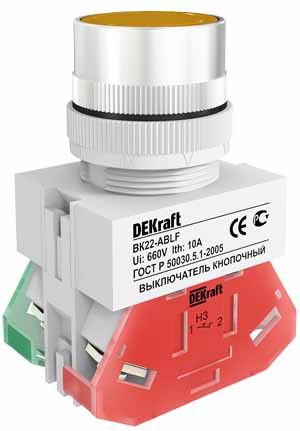

Выключатель кнопочный ABLF ВК-22 d22мм 220В желт. DEKraft 25015DEK APC

Выключатель кнопочный ABLF диаметр 22 мм 220В желтый от DEKraft - компактное устройство для ручного управления электрическими цепями. Подходит для монтажа на панелях и дверях оборудования, обеспечивает надежную коммутацию при напряжении 220 В и токе до 10 А. Артикул 25015dek соответствует серии ВК-22.

Назначение и область применения

Выключатель кнопочный ABLF диаметр 22 мм 220В желтый предназначен для включения и выключения электрических цепей вручную. Используется там, где требуется простое и надежное управление: на пультах управления, панелях станков, конвейерах, системах автоматизации. Подходит для установки как на неподвижных, так и на подвижных элементах стационарных установок. Не имеет индикации - применяется в случаях, когда световая сигнализация не нужна.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Частота сети: 50–60 Гц
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Механизм: с самовозвратом - после нажатия кнопка возвращается в исходное положение
• Тип толкателя: цилиндрический, утопленный - снижает риск случайного срабатывания
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Цвет кнопки: жёлтый
• Цвет переднего кольца: хромированный
• Конструкция линзы: круглая
• Способ монтажа: на лицевую панель через отверстие 22 мм
• Подключение: винтовые зажимы
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLF диаметр 22 мм 220В желтый устанавливается в подготовленное отверстие диаметром 22 мм на панели или двери корпуса. Переднее хромированное кольцо фиксирует устройство и обеспечивает герметичность. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются моментом 0,4–0,5 Нм. Кабель сечением до 2,5 мм2 рекомендован. Не требует специальных инструментов - достаточно отвертки. Совместим с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Степень защиты IP54 позволяет использовать его в условиях возможного попадания пыли и брызг воды - подходит для цехов, мастерских, помещений с умеренной влажностью. Климатическое исполнение УХЛ4 гарантирует работоспособность в неотапливаемых помещениях при низких температурах. Конструкция исключает доступ к токоведущим частям при установленном устройстве.

Преимущества

• Утопленный цилиндрический толкатель минимизирует вероятность случайного нажатия
• Фиксация через переднее кольцо обеспечивает прочную посадку и долгий срок службы
• Жёлтый цвет кнопки повышает визуальную заметность - удобно для аварийных команд
• Винтовое подключение устойчиво к вибрациям и легко обслуживается
• Наличие двух типов контактов (НО+НЗ) позволяет применять в различных схемах управления

Ограничения применения

• Не предназначен для работы при постоянном напряжении выше 220 В - нельзя использовать в DC-цепях
• IP54 не обеспечивает защиту от струй воды или погружения - не подходит для открытых площадок или мойки
• Отсутствует индикация - не используется там, где необходимо визуальное указание состояния (например, “работает”)
• Не рассчитан на высокочастотные операции - максимальная частота срабатывания не более 60 раз в минуту
• Не совместим с LED-индикаторами - лампа не предусмотрена конструкцией

Примеры использования

• Старт/стоп станка ЧПУ
• Аварийная остановка конвейера
• Управление освещением в цеховой зоне
• Интерфейс управления шкафа автоматики
• Пульт управления насосной станцией

Практические советы

• При монтаже проверьте глубину отверстия - оно должно быть чётко 22 мм, иначе кольцо не будет плотно прилегать
• Используйте кабель с медными жилами - алюминий может вызвать плохой контакт при винтовом соединении
• Для вибрационных сред дополнительно закрепите провода хомутиком рядом с выключателем
• Не используйте силовые инструменты при затяжке винтов - перегрузка приведёт к трещинам в корпусе
• При замене старого устройства сверьте тип контактов: наличие НО+НЗ позволяет гибко проектировать схемы
• Для условий с высокой запылённостью периодически протирайте поверхность кнопки - пыль может забивать механизм
