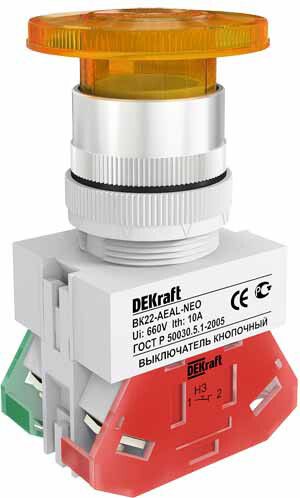

Выключатель кнопочный ВK-22 AELA диам. 22мм грибовидный желтый неон 220В - 25031DEK APC

Выключатель кнопочный грибовидный диаметр 22 мм, цвет желтый, неон, 220 В, серия ВК-22 от DEKraft (арт. 25031dek) предназначен для ручного управления электрическими цепями с индикацией состояния. Подходит для установки на панелях оборудования в условиях повышенной запыленности и влаги.

Назначение и область применения

Выключатель ВК-22 используется для включения и выключения электрических цепей постоянного или переменного тока. Желтый грибовидный толкатель обеспечивает быстрый доступ и визуальное отличие от других кнопок. Индикация неоновой лампой показывает текущее состояние цепи - включен или выключен. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и другом промышленном оборудовании.

Технические характеристики

• Напряжение питания: 220 В (переменный ток, частота 50–60 Гц)
• Номинальный ток: 10 А
• Тип тока: Переменный
• Диаметр монтажного отверстия: 22 мм
• Тип толкателя: Грибовидный, желтый
• Тип индикации: Неоновая лампа
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Подключение: Винтовые зажимы
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Фиксация: Без фиксации - кнопка возвращается в исходное положение после отпускания
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Монтаж: На лицевую панель через круглое отверстие 22 мм
• Цвет переднего кольца: Хром
• Конструкция линзы: Круглая

Совместимость и монтаж

Выключатель ВК-22 устанавливается в подготовленное отверстие диаметром 22 мм на панели или двери шкафа. Для надежной фиксации используется защелка внутри корпуса - никаких дополнительных крепежей не требуется. Подключение осуществляется через винтовые зажимы: провода сечением до 2,5 мм2 легко вставляются и затягиваются отверткой. Линза и хромированное кольцо обеспечивают герметичную посадку и эстетичный вид. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность устройств управления для электрооборудования. Степень защиты IP54 позволяет использовать его в помещениях с высокой запыленностью и возможными брызгами воды - например, на производстве, в цехах, на пищевых линиях. Не рекомендуется применять в средах с постоянным воздействием струй воды или погружением в жидкости.

Преимущества

• Яркий желтый цвет толкателя повышает заметность и снижает риск случайного нажатия других кнопок
• Неоновая индикация работает без внешнего питания - светится при наличии напряжения на контактах
• Простая конструкция без механической фиксации обеспечивает долгий срок службы при частых операциях
• Хромированное кольцо предотвращает коррозию и улучшает внешний вид
• Компактный размер (22 мм) совместим с большинством стандартных панелей управления

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - максимальное допустимое напряжение в спецификации указано как 220 В, хотя производитель указывает возможность до 660 В; для безопасности следует соблюдать заявленные 220 В
• Неоновая лампа имеет ограниченный срок службы - при длительной работе более 8 часов в сутки может потребовать замены раньше, чем сам механизм
• Отсутствие фиксации делает его подходящим только для импульсного управления - нельзя использовать как переключатель положения
• Не рекомендован для установки вне помещений или в условиях постоянного попадания воды - IP54 недостаточна для открытых площадок

Примеры использования

• Стоп-кнопка на станке ЧПУ - желтый цвет сигнализирует аварийную остановку
• Ручной запуск конвейера в сборочном цехе
• Индикация включения насоса в системе водоснабжения
• Управление освещением в распределительном щите
• Аварийное отключение вентиляционной системы

Практические советы

• При монтаже проверьте точный диаметр отверстия - даже небольшое расхождение (>0,5 мм) может вызвать люфт или невозможность фиксации
• Не используйте силовые провода больше 2,5 мм2 - они не войдут в винтовые зажимы
• Если планируете установить несколько таких кнопок рядом - учтите, что хромированное кольцо может царапаться при частой очистке - лучше протирать мягкой тканью
• Для увеличения срока службы неоновой лампы избегайте постоянного включения - применяйте только при необходимости индикации
• Проверяйте соответствие напряжения сети 220 В +-10% - завышенное напряжение может вывести лампу из строя
