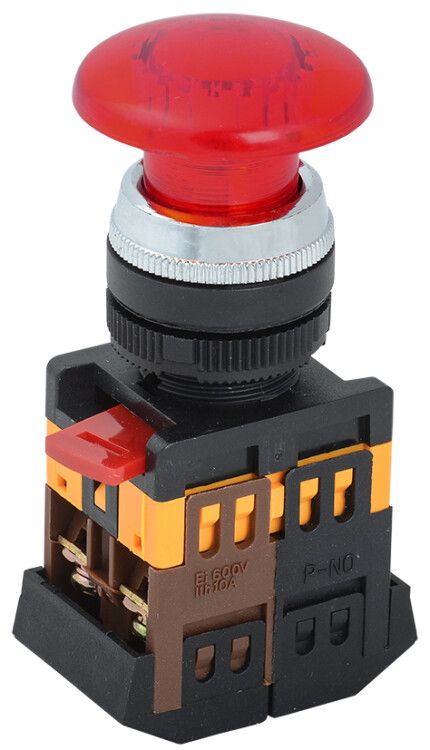

Кнопка красная AELA-22 Гриб с подсветкой неон 1з+1р 240В - BBG20-AELA-K04 IEK

Кнопка грибок красная D22 мм неоновая подсветка 1з+1р 240В AELA-22 - это устройство для ручного управления электрическими цепями, предназначенное для запуска, остановки или аварийного отключения оборудования. Бренд GENERICA и артикул AELA-22 указывают на серийную продукцию, соответствующую требованиям ГОСТ, с надежным механическим и электрическим исполнением.

Назначение и область применения

Кнопка AELA-22 используется для управления магнитными пускателями, реле и другими аппаратами в системах автоматизации. Подходит для установки на панелях управления станков, конвейеров, насосов, вентиляционных систем и других промышленных объектов. Красный цвет и неоновая подсветка делают её легко заметной - идеальна для функций экстренной остановки (E-stop).

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип лампы: неоновая, подсвечивает при включении
• Контакты: 1 нормально замкнутый (1з), 1 нормально разомкнутый (1р)
• Тип толкателя: грибовидный - удобен для быстрого нажатия рукой
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренным климатом
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Метод фиксации: без фиксации - крепится через посадочное отверстие, не требует дополнительных зажимов

Совместимость и монтаж

AELA-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки достаточно продеть корпус кнопки через отверстие и закрутить фиксирующую гайку сзади. Подключение осуществляется к винтовым клеммам - провода сечением до 2,5 мм2. Кнопка совместима с большинством стандартных шкафов управления, где предусмотрено место под кнопки типа D22. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 30011.1 и ГОСТ 30011.5.1 - стандартами для аппаратов управления в электроустановках. Соответствие гарантирует безопасность при работе с сетью 230 В AC. Индикация неоновой лампой позволяет визуально контролировать состояние кнопки даже при слабом освещении. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не рассчитана на влагу или пылевую среду - не применяется вне помещений.

Преимущества

• Чёткая визуальная сигнализация: красный цвет и неоновая подсветка выделяют кнопку среди других элементов
• Простая замена: головка снимается без инструментов - можно поменять только поврежденную часть, не трогая контактный модуль
• Высокая надёжность контактов: 10-летний срок службы при нагрузке до 10 А
• Удобная форма толкателя: грибовидный дизайн снижает риск невольного срабатывания и позволяет быстро активировать аварийную остановку

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 исключает использование на улице или в цехах с брызгами воды/масла
• Поддерживает только переменный ток 230 В - нельзя использовать в цепях постоянного тока или при напряжении выше 250 В
• Отсутствует механическая фиксация - кнопка может выпасть при сильном ударе или вибрации; рекомендуется проверять затяжку гайки при периодическом обслуживании
• Не имеет самоблокировки - после отпускания толкателя она возвращается в исходное положение

Примеры использования

• Аварийная остановка станка - красная кнопка с подсветкой сразу видна в случае ЧП
• Пуск и остановка конвейера - комбинируется с другим оборудованием в одном щите
• Управление вентиляцией в производственных помещениях - в составе панели с несколькими кнопками
• Щиты управления насосными станциями - где требуется четкий сигнал “стоп”

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно сидеть
• При подключении используйте провода с изоляцией, подходящей для 250 В - даже если рабочее напряжение 230 В, нужен запас
• Не устанавливайте AELA-22 рядом с источниками тепла - высокая температура сокращает срок службы неоновой лампы
• Если кнопка часто используется, регулярно проверяйте надёжность винтовых соединений - они могут ослабнуть при вибрации
• Для защиты от внешних воздействий используйте в качестве дополнения пластиковую крышку или экран, но не забудьте, что IP40 уже не повысить
