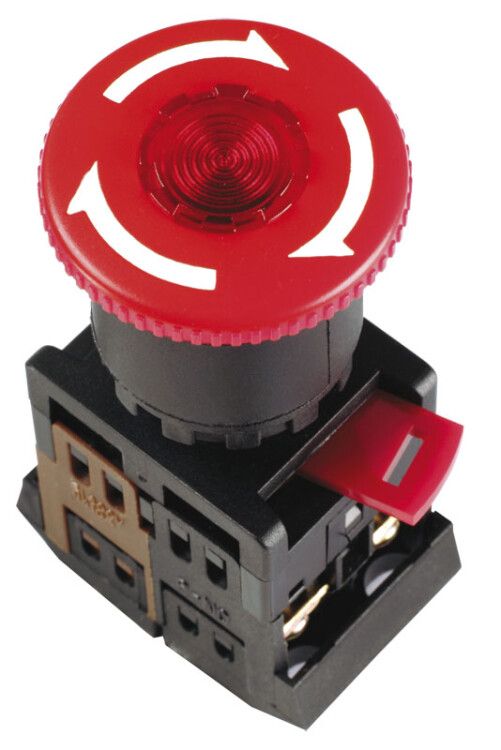

Кнопка управления ANE22 (грибок), красная, с фиксацией, 22мм, 240В GENERICA BBG40-ANE-K04

Кнопка грибок с фиксацией красная d22мм неон 1з+1р 240В ANE22 - устройство для аварийной остановки оборудования, предназначенное для установки на панелях управления. Бренд IEK обеспечивает надежность и соответствие российским стандартам, артикул ANE22 указывает на конкретную модель с неоновой индикацией и механической фиксацией.

Назначение и область применения

Кнопка ANE22 используется для экстренной остановки машин и механизмов - например, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации. Её красный цвет и грибовидная форма соответствуют требованиям безопасности: легко заметна и доступна для быстрого нажатия даже в условиях стресса. Устройство активирует цепь аварийной остановки через комбинированные контакты - один нормально замкнутый (1з) и один нормально разомкнутый (1р).

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания: 230 В AC/DC
• Коммутируемый ток: 10 А
• Тип индикатора: неоновая лампа (светится при включении)
• Количество контактов: 1 НЗ + 1 НО
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Цвет: красный
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в помещениях с умеренным климатом)
• Механизм фиксации: после нажатия остаётся в нажатом положении, требует поворота для освобождения

Совместимость и монтаж

ANE22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Устройство совместимо с большинством стандартных шкафов управления, где предусмотрена установка кнопок типа “грибок”. Индикатор неонового света работает при любом типе тока - переменном или постоянном - в пределах 230 В. Подключение к катушкам контакторов или реле автоматики выполняется по схеме аварийной остановки: НЗ-контакт последовательно включается в цепь питания, НО - для сигнализации или блокировки.

Безопасность и стандарты

Кнопка ANE22 соответствует ГОСТ 30011.1 и ГОСТ 30011.5.1 - нормативным документам, регламентирующим безопасность управляемых устройств. Цвет красный, форма грибовидная и наличие фиксации выполнены в соответствии с международными рекомендациями по аварийному выключению. Индикация позволяет визуально определить состояние устройства - горящий неон свидетельствует о том, что кнопка зафиксирована и цепь разорвана.

Преимущества

• Механическая фиксация исключает случайное отпускание - важно для аварийных ситуаций
• Неоновый индикатор даёт наглядную визуальную обратную связь
• Винтовое подключение надёжно и не требует специальных инструментов
• Высокая долговечность - срок службы 10 лет при правильной эксплуатации
• Поддержка как переменного, так и постоянного тока - универсальное решение

Ограничения применения

• Защита IP40 не допускает использование во влажных средах, на улице или в местах с брызгами воды
• Недопустимо применение при напряжении выше 230 В - возможен пробой изоляции
• Не подходит для частого циклического включения/выключения - рассчитана на одноразовое аварийное воздействие
• Климатическое исполнение УХЛ4 ограничивает работу при температурах ниже −40C и выше +40C

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Остановка конвейера на пищевом производстве
• Выключение насосной группы в системе водоснабжения
• Экстренный отключатель в распределительном щите

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• При подключении используйте провода с сечением 0,5–2,5 мм2 - они подходят для винтовых клемм этого класса
• Не закручивайте винты слишком сильно - можно повредить пластиковую оболочку
• Для удобства обслуживания выбирайте место установки, куда есть свободный доступ - кнопка должна нажиматься одной рукой даже в перчатках
• Проверяйте работоспособность индикатора при первом запуске - если неон не светится, возможно, нарушен контакт или неверно подключено питание
