Кнопка APВВ-22N "Пуск-Стоп" d22мм неон/240В 1з+1р | BBD11-APBB-K51 IEK

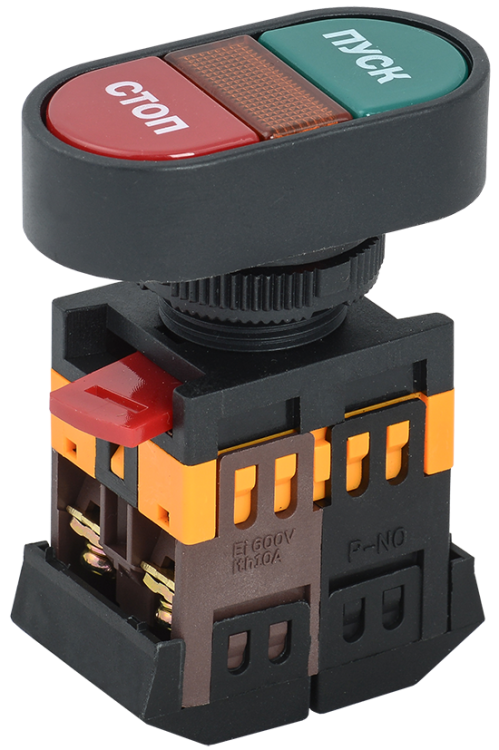

Кнопка пуск-стоп d22мм 1з+1р 240В с подсветкой неон от IEK (артикул bbd11-apbb-k51) - это комбинированная кнопка управления с встроенной неоновой подсветкой, предназначенная для ручного управления магнитными пускателями и реле в системах автоматизации на переменном токе.

Назначение и область применения

Кнопка пуск-стоп d22мм 1з+1р 240В с подсветкой неон используется для запуска и остановки оборудования через управление контакторами. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах, насосных станциях и других устройствах, где требуется ручной контроль работы электродвигателей. Цветная подсветка (красный/зеленый) позволяет визуально определять состояние системы: зеленый - готовность к запуску, красный - остановка или аварийное положение.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания: 230 В переменного тока (AC)
• Тип лампы подсветки: неоновая (тлеющий разряд)
• Коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ, черный), 1 нормально разомкнутый (НО, коричневый)
• Тип кнопки: комбинированный (пуск-стоп)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Способ подключения: винтовые клеммы
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации влаги
• Цвет кнопки: красный/зеленый (два сегмента в одной головке)
• Нормативные документы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка пуск-стоп d22мм 1з+1р 240В с подсветкой неон монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Конструкция состоит из двух частей: головки с подсветкой и контактного модуля, которые легко разъединяются для обслуживания. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются усилием, достаточным для надежного контакта, но без перетяга. Устройство совместимо с большинством стандартных панелей и шасси, соответствующих габаритам 22 мм.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, регламентирующим безопасность устройств управления. Степень защиты IP40 обеспечивает защиту от доступа к токоведущим частям инструментами и крупными частицами, но не защищает от влаги - поэтому не применяется во влажных средах или на улице. Подсветка работает от сети 230 В AC и не требует внешнего источника питания.

Преимущества

• Двухцветная подсветка (красный/зеленый) повышает наглядность состояния оборудования
• Неоновая лампа долговечна, не требует замены в течение всего срока службы кнопки
• Модульная конструкция - можно менять головку без замены контактного модуля
• Высокая коммутационная способность (10 А) позволяет управлять нагрузками до 2,2 кВт при 230 В
• Соответствие ГОСТ гарантирует совместимость с другими компонентами электрооборудования в России

Ограничения применения

• Не предназначена для использования во влажных, пыльных или открытых условиях - IP40 недостаточно для таких сред
• Подсветка рассчитана только на переменный ток 230 В; несовместима с постоянным током или другим напряжением
• Отсутствует механическая фиксация - кнопка не имеет блокировки в нажатом состоянии, что исключает применение в режимах “удержание”
• Не рекомендуется для высокочастотных циклов более 1000 включений в час - возможен преждевременный износ контактов

Примеры использования

• Управление электродвигателем насоса в системе водоснабжения
• Пуск и остановка конвейера на пищевом производстве
• Ручной контроль вентиляционной установки в административном здании
• Аварийная остановка станка на металлообрабатывающем участке

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск должен быть +-0,2 мм, чтобы кнопка плотно фиксировалась
• Для подключения используйте провода сечением 0,5–2,5 мм2 - выше указанное сечение может не поместиться в клеммах
• Если в щите есть повышенная вибрация, закрепите корпус кнопки дополнительно хомутами или клеем
• Не подключайте подсветку к другому напряжению - даже 110 В не вызовет свечения, а 400 В выведет лампу из строя
• При замене кнопки пуск-стоп d22мм 1з+1р 240В с подсветкой неон от IEK убедитесь, что новый экземпляр имеет тот же тип контактов (1з+1р) и цветовое оформление
