Кнопка желтая ABLFS-22 1з+1р плоская с подсветкой неон 240В - BBT30-ABLFS-K05 IEK

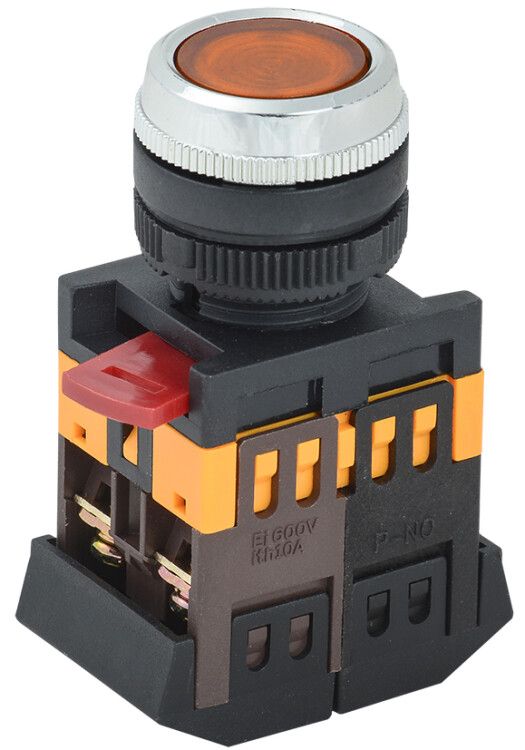

Кнопка желтая ABLFS-22 от IEK - устройство для ручного управления электрическими цепями с комбинированным контактом и неоновой подсветкой. Подходит для установки на панелях управления, где требуется визуальный контроль состояния и надёжное переключение нагрузки до 10 А. Артикул bbt30-ablfs-k05 соответствует серийному решению IEK для промышленной автоматизации.

Назначение и область применения

Кнопка желтая ABLFS-22 используется для ручного запуска, остановки или изменения режима работы оборудования через управление контакторами, реле и другими устройствами автоматики. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим оборудованием, требующим простого и наглядного интерфейса. Жёлтый цвет кнопки сигнализирует предупредительный или аварийный режим согласно стандартам безопасности.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Коммутируемый ток: до 10 А
• Напряжение питания контактов: AC/DC до 240 В
• Подсветка: неоновая лампа, рассчитана на 230 В
• Тип механизма: самовозврат (при отпускании кнопка возвращается в исходное положение)
• Тип толкателя: цилиндрический, плоский
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия осадков и прямых потоков воздуха
• Нормативные документы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка желтая ABLFS-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие точно по размеру - допуск мал, чтобы обеспечить плотную фиксацию. Кабели подключаются к винтовым клеммам внутри корпуса - рекомендуется использовать провода сечением до 2,5 мм2. Модуль имеет быстросъёмную головку, что позволяет менять цвет или тип кнопки без демонтажа контактной части. Контактный модуль совместим с другими изделиями серии IEK ABLFS.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, регламентирующим безопасность аппаратов управления. Цвет жёлтый выбран в соответствии с правилами цветового кодирования для предупреждающих функций. Неоновая подсветка работает при напряжении 230 В - не следует применять её в сетях ниже 180 В, так как свечение будет слабым или отсутствовать. IP40 не защищает от брызг и влаги - не устанавливайте в сырых или открытых местах.

Преимущества

• Комбинированная контактная группа (1НЗ+1НО) позволяет реализовать базовые схемы управления без дополнительных реле
• Неоновая подсветка даёт четкую визуальную индикацию активного состояния даже при плохом освещении
• Механизм самовозврата исключает необходимость удерживания кнопки - удобно для однократных команд
• Винтовое подключение надёжно и не требует специнструментов
• Быстросъёмная головка упрощает обслуживание и замену без отключения всей системы

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP40 не защищает от воды и пыли
• Неоновая лампа не светится при напряжении ниже 180 В - не используйте в цепях с низким напряжением (например, 24 В)
• Максимальный коммутируемый ток - 10 А; для больших нагрузок применяйте промежуточные реле
• Климатическое исполнение УХЛ4 ограничивает использование вне закрытых помещений
• Не подходит для частого многократного включения/выключения - не является импульсным устройством для высокочастотных циклов

Примеры использования

• Старт/стоп двигателя конвейера - жёлтая кнопка для экстренной остановки
• Переключение режима работы вентиляционной системы
• Аварийная остановка станка с ЧПУ
• Индикация активного состояния в пультах управления на производстве

Практические советы

• При монтаже проверьте точность отверстия - слишком большое отверстие вызовет люфт, слишком маленькое - повредит корпус
• Не затягивайте винты чрезмерно - можно повредить пластиковую часть контактного модуля
• Для долгой службы подсветки не подключайте кнопку к сети выше 240 В - риск выхода неона из строя
• Если нужна защита от влаги - используйте аналоги с IP65/IP67, например, серии ABLFSP
• При сборке щита группируйте кнопки одного типа - жёлтые всегда для предупреждения, красные - для аварии, зелёные - для старта
