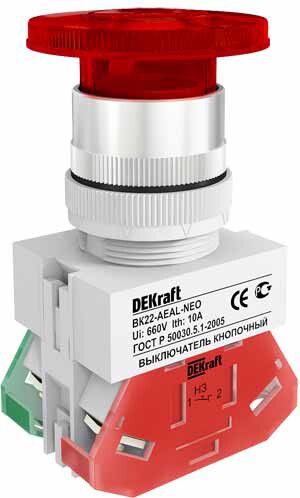

Выключатель кнопочный "Грибок" AEAL ВК-22 d22мм с фиксацией красн. DEKraft 25034DEK APC

Выключатель кнопочный грибок с фиксацией ВК-22 от DEKraft - устройство для ручного управления электрическими цепями с индикацией состояния через неоновую подсветку. Подходит для монтажа на панелях оборудования, где требуется надежная фиксация и визуальный контроль. Артикул 25034dek соответствует серийному решению ВК-22, предназначенным для промышленной автоматизации.

Назначение и область применения

Выключатель ВК-22 используется для включения и выключения электрических цепей с ручным управлением. Кнопка с фиксацией остаётся в нажатом положении до вторичного нажатия - удобно для аварийных остановок, запуска оборудования или активации режимов работы. Индикация неоновой лампой показывает текущее состояние: горит - включено, погашена - выключено. Устройство применяется на станках, конвейерах, щитах управления, насосных станциях и других промышленных объектах с постоянным доступом оператора.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: Переменный, частота 50–60 Гц
• Диаметр отверстия для монтажа: 22 мм
• Конструкция толкателя: Грибовидная, с механической фиксацией
• Индикация: Неоновая лампа, встроенная в кнопку
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Способ подключения: Винтовые зажимы для проводов сечением до 2,5 мм2
• Цвет кнопки: Красный
• Цвет переднего кольца: Хромированный
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативное соответствие: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Выключатель ВК-22 монтируется на лицевых панелях, дверях шкафов или корпусах оборудования. Для установки необходимо просверлить отверстие диаметром 22 мм. Крепление осуществляется с помощью резьбового фланца и контргайки с тыльной стороны. После установки подключаются два провода: один к контакту НЗ, второй - к НО. Цветная линза и хромированное кольцо обеспечивают визуальную узнаваемость. Устройство совместимо с большинством стандартных панелей толщиной до 8 мм.

Безопасность и стандарты

Выключатель ВК-22 соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность кнопочных аппаратов в промышленных системах. Степень защиты IP54 позволяет использовать его в помещениях с возможностью попадания влаги, пыли или масла. Красный цвет кнопки соответствует стандартам безопасности - указывает на аварийную функцию. Неоновая лампа питается от сети 220 В, поэтому при работе устройства есть потенциальная опасность поражения током - монтаж и обслуживание должны выполняться при отключенном питании.

Преимущества

• Механическая фиксация обеспечивает устойчивое положение кнопки после нажатия - исключает случайное отпускание
• Неоновая подсветка видна даже при ярком освещении, не требует внешнего питания
• Компактный размер (22 мм) позволяет компактно размещать несколько устройств на одной панели
• Хромированное кольцо повышает долговечность поверхности и улучшает эстетику
• Винтовое подключение надёжно и не требует специальных инструментов

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита
• Не рекомендован для частого циклического включения/выключения более 1000 раз в час - риск быстрого износа контактов
• Неоновая лампа имеет ограниченный срок службы (~10 000 часов); при выходе из строя заменить её нельзя - потребуется замена всего выключателя
• Напряжение 220 В - не подходит для цепей постоянного тока или высоких напряжений выше 660 В
• Климатическое исполнение УХЛ4 не гарантирует работу при температурах ниже −25C или в условиях постоянного воздействия открытой влаги

Примеры использования

• Аварийная остановка станка - красная кнопка с фиксацией и подсветкой легко заметна и удерживается в нажатом состоянии
• Запуск конвейера - кнопка включает цепь и остаётся в рабочем положении до ручного отключения
• Щит управления насосной станцией - индикация показывает, включён ли насос, даже при слабом свете в помещении
• Пульт управления на производстве - сочетание красного цвета и фиксации соответствует правилам техники безопасности

Практические советы

• При монтаже проверьте толщину панели - она должна позволять плотно затянуть контргайку без люфта
• Подключайте провода строго к контактам НЗ и НО - путаница может привести к некорректной работе системы
• Не используйте выключатель ВК-22 в качестве основного рубильника - он рассчитан на частичную нагрузку, не на отключение больших токов
• При необходимости замены неоновой лампы - замените весь модуль, так как внутренняя конструкция герметична
• Для многоканальных панелей группируйте аналогичные устройства по цвету и типу - красный всегда означает аварийный сигнал
