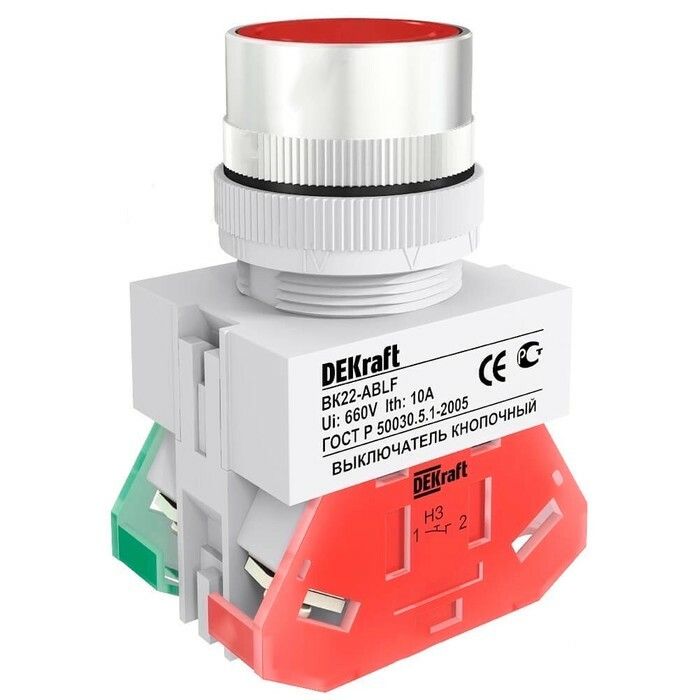

Выключатель кнопочный ABF ВК-22 d22мм 220В с фиксацией красн. DEKraft 25123DEK APC

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В от DEKraft - надёжное устройство для управления электрическими цепями с механической фиксацией положения. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влаги благодаря защите IP54. Артикул 25123dek соответствует серийному решению ВК-22.

Назначение и область применения

Этот выключатель предназначен для ручного включения и отключения электрических цепей постоянного или переменного тока. Кнопка сохраняет своё состояние после нажатия - то есть остаётся в нажатом или отпущенной позиции, пока не будет снова нажата. Это делает её удобной для команд, требующих длительного действия: старта/останова двигателя, активации аварийной блокировки, включения системы питания.

Подходит для установки на корпусах станков, автоматических линий, щитов управления, конвейеров и другого промышленного оборудования. Часто используется там, где требуется отличить рабочее состояние от отключённого - например, когда оператор должен осознанно перевести систему из одного режима в другой.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В (номинальное); допускается работа в пределах до 660 В согласно IEC 60947-5-1
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды с любого направления
• Материал корпуса: термостойкий пластик, цвет кнопки - красный, переднее кольцо - хромированное
• Климатическое исполнение: УХЛ4 - рассчитан на использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Нормативный документ: IEC 60947-5-1 - международный стандарт для аппаратов управления
• Индикация: отсутствует - световая сигнализация не предусмотрена

Совместимость и монтаж

Выключатель ABF диаметр 22 мм 220В монтируется через круглое отверстие 22 мм в стенке шкафа, панели или двери. Переднее кольцо обеспечивает плотную посадку и эстетичный вид. Для установки достаточно продеть выводы проводов через заднюю часть устройства и затянуть их винтовыми клеммами.

Фиксируется механизмом типа “потайной толкатель” - он не выступает за плоскость поверхности, что снижает риск случайного срабатывания. Совместим с любыми панелями толщиной до 6–8 мм. Не рекомендуется использовать для поверхностей с деформациями или неровностями вокруг отверстия - это может повредить уплотнение и снизить класс защиты IP54.

Безопасность и стандарты

Произведён в соответствии с требованиями стандарта IEC 60947-5-1, который гарантирует безопасность коммутационных элементов в промышленных системах. Сертифицирован для работы в средах с высокой запылённостью и возможным попаданием брызг воды. Климатическое исполнение УХЛ4 позволяет применять устройство в закрытых производственных помещениях с контролируемым микроклиматом - не для улицы, не для сырых цехов с постоянными проливами жидкости.

Преимущества

• Механическая фиксация исключает самопроизвольное отключение - важно для безопасности при работе с оборудованием
• Красная кнопка легко распознаётся визуально - сигнал тревожного или основного действия
• Хромированное кольцо улучшает долговечность внешней части и устойчиво к царапинам
• Винтовое подключение - надёжно, не требует специнструментов, совместимо с большинством медных жил
• IP54 - достаточная защита для типового промышленного окружения

Ограничения применения

• Не предназначен для установки вне помещений - даже при IP54 не защищён от прямого воздействия дождя, снега или струй воды
• Не имеет светодиода - нельзя использовать как индикатор состояния
• Не поддерживает импульсное управление - только двухпозиционное с фиксацией
• Максимальный ток 10 А - не годится для нагрузок выше этого значения (например, мощные нагреватели или крупные насосы)
• Не совместим с системами дистанционного управления - только ручное действие

Примеры использования

• Старт/стоп асинхронного двигателя на конвейере
• Аварийная остановка станка с ЧПУ
• Включение/выключение системы вентиляции в цеху
• Переключение режима работы гидравлического пресса
• Ручной контроль доступа к опасной зоне (блокировка при включенном состоянии)

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно соответствовать размеру корпуса. Отклонение более +-0,5 мм может вызвать люфт или повреждение уплотнителей.
• Обязательно используйте кабель с сечением 0,5–2,5 мм2. Более толстые провода не войдут в клеммы, тонкие - плохо фиксируются.
• Не применяйте силовые инструменты при затяжке винтов - переусердствовать можно просто сломать контактную группу внутри.
• Если нужна индикация состояния - выбирайте модель с лампой (например, ABF с индикацией), этот вариант не предусматривает модификацию.
• Для многократных циклов работы (более 10 тыс./год) регулярно проверяйте свободное движение толкателя - возможно потребуется смазка контактных поверхностей (только сухой графитовой смазкой, без масла!).
