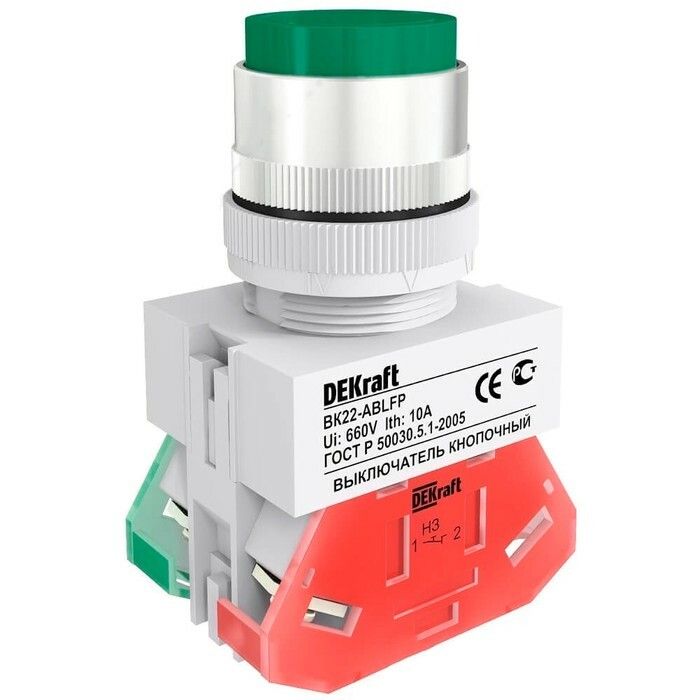

Выключатель кнопочный ВK-22 с фиксацией ABFP диам. 22мм зеленый 220В - 25131DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В - это надёжное устройство для управления электрическими цепями с механической фиксацией положения. Бренд DEKRAFT и артикул 25131dek обеспечивают совместимость с промышленными системами, где требуется устойчивое состояние вкл/выкл без постоянного нажатия.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В предназначен для ручного включения и отключения электрических цепей с сохранением установленного состояния после нажатия. Подходит для управления оборудованием, требующим удержания режима работы - например, пуск/остановка станков, насосов, конвейеров, освещения или вентиляции. Установка возможна на панели, двери или корпуса машин. Не используется для индикации - лампа отсутствует.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В (работает в пределах до 660 В переменного тока)
• Номинальный ток: 10 А
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подключение: винтовые зажимы - удобны для проводов сечением до 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Монтаж: на лицевую панель через отверстие 22 мм
• Фиксация кнопки: механическая - остаётся в нажатом состоянии до вторичного нажатия
• Тип толкателя: цилиндрический, высокий - обеспечивает чёткое тактильное ощущение
• Цвет кнопки: зелёный - соответствует стандарту “пуск”
• Цвет переднего кольца: хромированный - эстетично и устойчив к царапинам
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABFP диаметр 22 мм 220В устанавливается в подготовленное отверстие 22 мм на металлической, пластиковой или композитной панели. Переднее хромированное кольцо плотно прилегает к поверхности, исключая люфт. Для монтажа достаточно закрутить две гайки с тыльной стороны. Кабель подключается к винтовым клеммам - рекомендуется использовать жилы с изоляцией до 2,5 мм2. Не требует специальных инструментов. Совместим с большинством стандартных панелей промышленного оборудования.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Степень защиты IP54 позволяет применять его в помещениях с риском попадания пыли и влаги - например, на производстве, в мастерских, на складах. Климатическое исполнение УХЛ4 гарантирует работу в неотапливаемых помещениях с колебаниями температуры. Отсутствие внутренней лампы снижает тепловую нагрузку и повышает долговечность.

Преимущества

• Механическая фиксация - не нуждается в постоянном усилии, экономит энергию оператора
• Чёткая тактильная реакция благодаря высокому цилиндрическому толкателю
• Защита IP54 - устойчив к условиям производства без необходимости герметизации
• Гибкое подключение: один НЗ и один НО контакт позволяют реализовать базовые схемы управления
• Эргономичный дизайн: зелёный цвет кнопки и хромированное кольцо легко распознавать визуально

Ограничения применения

• Не предназначен для частого циклического включения/выключения - рассчитан на среднюю частоту срабатываний (не более 60–80 раз в час)
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное указание состояния
• Работает только с переменным током - несовместим с постоянным током выше 30 В
• Не взрывозащищён - запрещено использование во взрывоопасных зонах
• Максимальный ток 10 А - не подходит для управления мощными двигателями свыше 5,5 кВт без контактора

Примеры использования

• Пуск и остановка станка ЧПУ - кнопка остаётся в нажатом состоянии до следующего нажатия
• Аварийная остановка конвейера - зелёный цвет сигнализирует “включено”, хромированное кольцо делает элемент заметным
• Управление освещением в цеху - включение света одним нажатием, выключение - ещё одним
• Контроль вентиляционной системы в помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте глубину панели - толщина корпуса выключателя составляет около 25 мм, убедитесь, что есть место для крепления гаек сзади
• При подключении используйте кабель с медными жилами, зачищенные на 8–10 мм - слишком длинная часть может вызвать замыкание
• Не затягивайте винты чрезмерно - это повредит изоляцию и снизит срок службы контактов
• Если требуется индикация состояния, выбирайте аналог с лампой (например, модель с буквой “L” в названии)
• Для условий с частыми перегрузками рекомендуется использовать этот выключатель в паре с автоматическим выключателем или магнитным пускателем
