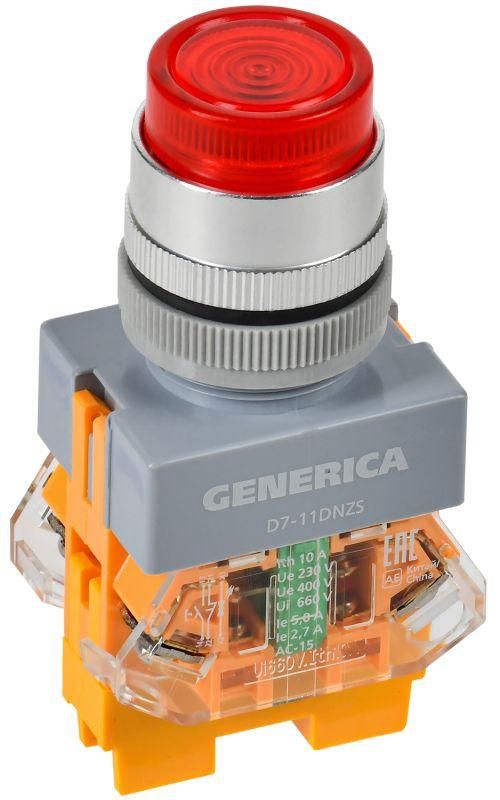

Кнопка D7-11DNZS d=22мм 1з+1р с подсветкой и фиксацией красная | BBT50-11DNZS-3-11-K04-G GENERICA IEK

Кнопка нажимная D7-11DNZS - устройство для ручного управления электрическими цепями с подсветкой и механической фиксацией. Бренд GENERICA и артикул bbt50-11dnzs-3-11-k04-g обеспечивают совместимость с типовыми щитовым оборудованием, подходят для промышленной автоматизации.

Назначение и область применения

Кнопка нажимная D7-11DNZS используется для отправки управляющих сигналов в цепях управления: запуск, остановка, сброс оборудования. Подходит для управления магнитными пускателями, реле и других элементов автоматики. Часто применяется на станках, конвейерах, насосных станциях и распределительных щитах. Красный цвет и подсветка делают её легко узнаваемой в условиях слабого освещения.

Технические характеристики

• Диаметр установочного отверстия: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Механизм: с фиксацией (не возвращается в исходное положение после нажатия)
• Подсветка: светодиодная, питание 230 В AC/DC
• Тип подключения: винтовые зажимы
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Конструкция: высокая - увеличенная высота корпуса для удобного нажатия
• Работает в цепях переменного тока до 660 В / постоянного тока до 400 В

Совместимость и монтаж

Кнопка D7-11DNZS монтируется в панели или шкаф через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки с внутренней стороны. Совместима с большинством стандартных щитов и панелей, где используются аналогичные кнопочные элементы. Винтовое подключение позволяет надёжно закрепить провода сечением до 2,5 мм2. Для замены достаточно открутить гайку и вытащить механизм из отверстия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Это гарантирует безопасную работу в промышленных условиях, включая коммутацию нагрузок и устойчивость к внешним воздействиям. Степень защиты IP54 обеспечивает работоспособность в помещениях с повышенной влажностью и пылью.

Преимущества

• Фиксация сохраняет состояние кнопки - не требует постоянного удерживания
• Светодиодная подсветка работает от 230 В - не нуждается во внешнем источнике питания
• Красный цвет стандартизирован для аварийных и останавливающих функций
• Высокая форма корпуса снижает риск случайного нажатия
• Универсальное напряжение питания лампы (AC/DC) упрощает интеграцию

Ограничения применения

• Не предназначен для прямого управления силовыми цепями - только для сигнализации и управления вторичными цепями
• Подсветка рассчитана на 230 В; при использовании в цепях другого напряжения требуется внешний источник света
• IP54 недостаточно для работы в условиях прямого попадания воды или влажных средах (например, на улице или в мойках)
• Отсутствие переключающих контактов - нельзя использовать как самостоятельный коммутирующий элемент

Примеры использования

• Кнопка “Стоп” на станке - красная, с фиксацией и подсветкой, активирует аварийную остановку
• Кнопка “Пуск” в системе конвейера - сочетание НО и НЗ контактов для управления пускателем
• Щит управления насосной станцией - кнопка с подсветкой для контроля состояния системы ночью

Практические советы

• При монтаже проверьте глубину отверстия - высокая конструкция кнопки D7-11DNZS требует достаточного пространства внутри шкафа
• Перед подключением убедитесь, что напряжение сети соответствует 230 В - иначе светодиод не будет гореть
• Для многократного использования в вибрационных средах затяните винтовые зажимы с усилием, указанным в документации производителя
• Красный цвет кнопки рекомендован для аварийных функций - используйте согласно правилам безопасности (ГОСТ 12.2.008)
• Артикул bbt50-11dnzs-3-11-k04-g совпадает с сериями IEK и GENERICA - можно заменить на аналогичные модели этих брендов
