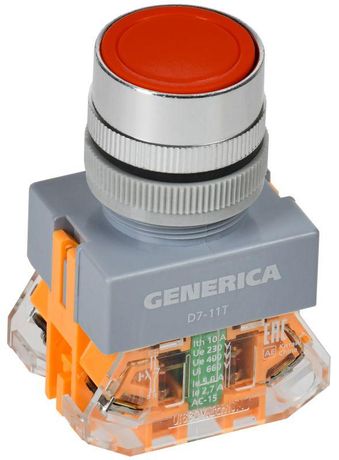

Кнопка D7-11T d=22мм 1з+1р с фиксацией красная | BBT50-11T-3-21-K04-G GENERICA IEK

Кнопка нажимная D7-11T диаметр 22 мм 1 нормально-открытый контакт + 1 нормально-замкнутый контакт с фиксацией красная - это надёжное устройство для ручного управления электрическими цепями в промышленной автоматике. Бренд GENERICA и артикул bbt50-11t-3-21-k04-g обеспечивают совместимость с типовыми решениями IEK, что упрощает замену и обслуживание.

Назначение и область применения

Кнопка нажимная D7-11T используется для передачи команд в системы управления: запуск, остановка, сброс работы оборудования. Подходит для управления магнитными пускателями, реле и других элементов автоматики в цепях переменного тока до 660 В и постоянного тока до 400 В. Часто применяется на станках, конвейерах, насосных станциях, системах вентиляции и другом промышленном оборудовании.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип фиксации: механическая - после нажатия кнопка остаётся в нажатом положении, требует вторичного нажатия для возврата
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Конструкция: плоская головка - снижает риск зацепления, легко чистится
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет: красный - стандартный цвет для аварийных остановок и важных команд
• Количество постов: один - управление одним функциональным каналом
• Лампа: не предусмотрена - световая индикация отсутствует

Совместимость и монтаж

Кнопка нажимная D7-11T устанавливается в стандартные отверстия диаметром 22 мм на панелях или шкафах управления. Крепление происходит через фланец с зажимами внутри корпуса - достаточно протолкнуть кнопку в отверстие и закрутить фиксирующую гайку. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Совместима с большинством щитов, выполненных по стандартам IEK и аналогичных серий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Это гарантирует безопасную работу в условиях промышленной среды, включая колебания температур, вибрацию и воздействие пыли.

Преимущества

• Два типа контактов (НО+НЗ) в одном корпусе - позволяет реализовать сложные логические схемы без дополнительных модулей
• Механическая фиксация обеспечивает устойчивое состояние «вкл./выкл» - идеальна для режимов «старт/стоп»
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью или пылью
• Винтовое подключение - надёжно, не требует специального инструмента, допускает многократные переподключения
• Красный цвет - сразу выделяется среди других кнопок, снижает риск ошибочного нажатия

Ограничения применения

• Не предназначен для управления нагрузками выше указанных значений (660 В AC / 400 В DC) - превышение вызывает повреждение контактов
• Отсутствие индикации - нельзя использовать там, где требуется визуальное подтверждение состояния
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты (Ex-маркировки)
• Работает только в пределах температур, соответствующих классу IP54 - не рекомендовано использование в экстремально холодных или жарких условиях без дополнительной защиты

Примеры использования

• Управление пуском и остановкой двигателя насоса - красная кнопка с фиксацией для аварийной остановки
• Система контроля конвейера: одна кнопка запускает ленту (НО), другая - останавливает (НЗ), обе в одном корпусе
• Щит управления HVAC: кнопка включения вентилятора с сохранением состояния
• Аварийный стоп на станке с ЧПУ - кнопка с фиксацией требует явного действия для сброса

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна входить плотно, чтобы не болтаться
• Используйте кабели сечением до 2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть корпуса
• Для длительной эксплуатации в пыльных помещениях периодически очищайте поверхность кнопки
• Если нужна индикация - выбирайте модель с лампой; эта версия подходит только для командных функций
• При замене старой кнопки - сверьте тип контактов (НО+НЗ) и наличие фиксации - эти параметры критичны для схемы
