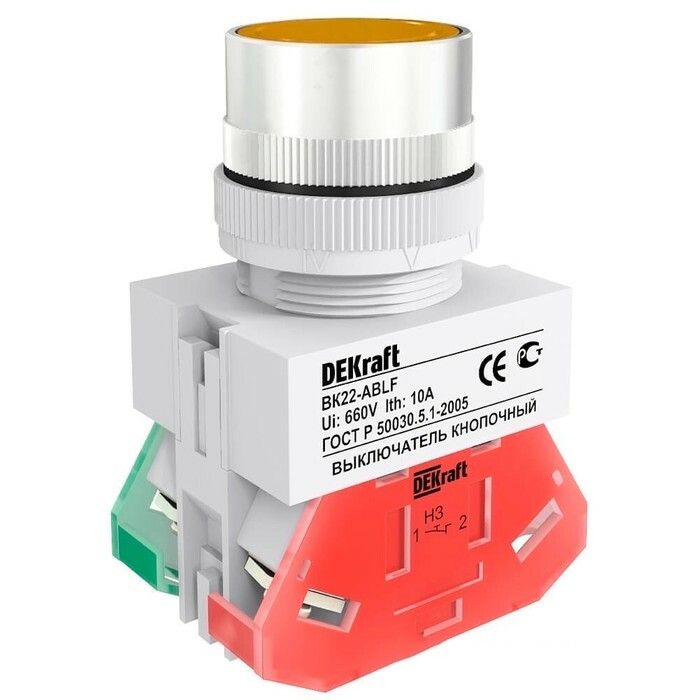

Выключатель кнопочный ABF ВК-22 d22мм 220В с фиксацией желт. DEKraft 25125DEK APC

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В от DEKRAFT - надёжное устройство для управления электрическими цепями с механической фиксацией положения. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влаги благодаря защите IP54. Артикул 25125dek соответствует серийному решению ВК-22.

Назначение и область применения

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В предназначен для ручного включения и выключения электрических цепей постоянного или переменного тока. Благодаря механизму фиксации, кнопка остаётся в нажатом состоянии до следующего нажатия - удобно для старта/останова оборудования, аварийных остановок или активации режимов работы. Устройство применяется в системах автоматизации, на станках, конвейерах, щитах управления, где требуется надёжная механическая фиксация команды.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В (переменный ток, 50/60 Гц)
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Материал корпуса: термостойкий пластик, цвет кнопки - жёлтый, переднее кольцо - хромированное
• Тип толкателя: цилиндрический, потайной (не выступает за поверхность панели)
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима высокая влажность
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABF диаметр 22 мм 220В монтируется через круглое отверстие диаметром 22 мм в металлической или пластиковой панели. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Крепление осуществляется гайкой с внутренней стороны панели. Для подключения используйте одножильные или многожильные провода сечением до 2,5 мм2 - затягивание винтовых зажимов выполняйте усилием 0,4–0,5 Нм, чтобы избежать повреждения контактных площадок. Устройство совместимо с любыми панелями толщиной до 8 мм.

Безопасность и стандарты

Выключатель ABF соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления электрооборудования. Защита IP54 позволяет использовать его в помещениях с повышенной запылённостью и возможным попаданием брызг воды - например, на заводах, в мастерских, на пищевых производствах. Сертификация гарантирует отказоустойчивость при работе с нагрузкой до 10 А и напряжении 220 В.

Преимущества

• Фиксированный механизм исключает случайное отпускание кнопки - важный фактор для аварийных остановок
• Потайной толкатель снижает риск механического повреждения и предотвращает намеренное или случайное нажатие
• Хромированное кольцо улучшает визуальную узнаваемость и долговечность внешнего вида
• Исполнение УХЛ4 делает устройство пригодным для использования в неотапливаемых помещениях
• Гибкое сочетание НЗ и НО контактов позволяет применять его в различных схемах управления

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - использование в сетях 380 В или 660 В недопустимо
• Отсутствует светодиодная индикация - нельзя использовать там, где нужна визуальная сигнализация состояния
• Не рассчитан на частое включение/выключение более 1000 раз в час - длительная работа в импульсном режиме снизит срок службы
• Не следует монтировать в средах с воздействием растворителей, масел или агрессивных паров - материал корпуса не устойчив к таким веществам

Примеры использования

• Аварийная остановка станка - кнопка фиксируется после нажатия, пока не будет повернута для освобождения
• Включение насоса в системе водоочистки - используется в связке с реле времени
• Переключение режимов работы конвейера - один канал управляет двигателем, второй - сигналом тревоги
• Щит управления холодильными камерами - кнопка с фиксацией для ввода сервисного режима

Практические советы

• При монтаже проверьте глубину отверстия - она должна позволить полностью утопить толкатель, не деформируя корпус
• Обязательно закручивайте крепёжную гайку до упора, но без перегрузки - слабое крепление вызывает люфт, слишком сильное - трещины в корпусе
• Для длинных проводов используйте кабельные вставки или муфты - они предохранят точку входа от перегиба
• Выбирая аналоги, обращайте внимание на тип фиксации: “с фиксацией” ≠ “с самовозвратом”. Этот выключатель не вернётся в исходное состояние самостоятельно
• Проверяйте соответствие цвета кнопки (жёлтый) вашей системе сигнализации - жёлтый часто означает предупредительный или служебный режим
