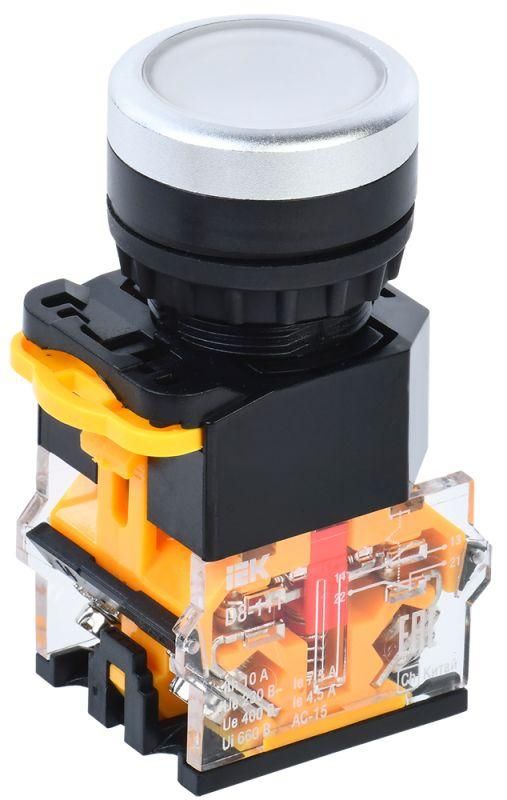

Кнопка D8-11T d22мм 1НО+1НЗ с фиксацией бел. KARAT IEK BBT30-11T-3-21-K01

Кнопка D8-11T от IEK - встраиваемая кнопка управления с фиксацией и двумя контактами (один нормально замкнутый, один нормально разомкнутый), предназначенная для надёжного управления магнитными пускателями и реле в промышленных системах. Артикул bbt30-11t-3-21-k01 соответствует стандартному исполнению серии D8-11T.

Назначение и область применения

Кнопка D8-11T используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Подходит для управления контакторами, реле автоматики и других устройств в цепях переменного тока до 660 В и постоянного тока до 400 В. Часто применяется на станках, конвейерах, насосных станциях и в распределительных щитах.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип фиксации: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Тип напряжения: совместима с переменным (AC) и постоянным (DC) током
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Монтаж: встраиваемый - устанавливается в панель через круглое отверстие
• Цвет корпуса: белый
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Срок службы: 10 лет при регулярном использовании
• Число постов: 1 - одна кнопка в одном корпусе

Совместимость и монтаж

Кнопка D8-11T устанавливается в панели через отверстие диаметром 22 мм. Контактный модуль крепится внутри шкафа, а головка выступает наружу - её можно легко снять для обслуживания без демонтажа всего устройства. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что глубина шкафа позволяет разместить контактную часть. Совместима с другими элементами серии D8-11T - можно комбинировать с сигнальными лампами или другими кнопками в одной группе.

Безопасность и стандарты

Кнопка соответствует требованиям к управлению электрооборудованием согласно ГОСТ Р МЭК 60947-5-1. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не рассчитана на работу во влажных средах или местах с высокой запылённостью. Не применять в условиях воздействия брызг, пара или моющих средств.

Преимущества

• Фиксация позволяет сохранять состояние кнопки без постоянного давления - идеально для старта/останова длительных процессов
• Два типа контактов в одном корпусе - экономят место в щите и упрощают схемы управления
• Винтовое подключение надёжно и не требует специальных инструментов
• Белый цвет хорошо сочетается с большинством панелей и повышает контрастность при визуальном контроле
• Быстросъёмная головка ускоряет ремонт и замену без отключения всей системы

Ограничения применения

• Защита IP40 исключает использование в помещениях с повышенной влажностью, на улице или в зонах с технологической пылью
• Не предназначена для частых импульсных нажатий - лучше подходят бесфиксированные модели
• Не имеет встроенной индикации - нельзя использовать как световой сигнал
• Не рекомендовано применение в цепях выше 660 В AC / 400 В DC

Примеры использования

• Управление пуском и остановкой двигателя насоса в системе водоснабжения
• Аварийная остановка конвейера на производстве
• Переключение между режимами работы станка (ручной/автоматический)
• Локальный контроль ввода питания в распределительном щите

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск должен быть +-0,5 мм, чтобы кнопка плотно фиксировалась
• Обязательно затяните винты подключения с усилием 0,4–0,5 Нм - недостаточное или избыточное усилие снижают срок службы контактов
• Если требуется защита от внешних факторов, используйте дополнительные колпачки или герметичные рамки - сама кнопка не имеет защиты от влаги
• Для сложных схем с несколькими кнопками выбирайте единый цвет - белый вариант хорошо отличается от красных (стоп) и зелёных (пуск)
• При замене - отключите питание, снимите головку, отсоедините провода и замените весь модуль целиком
