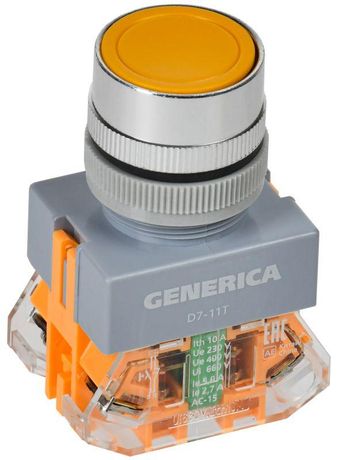

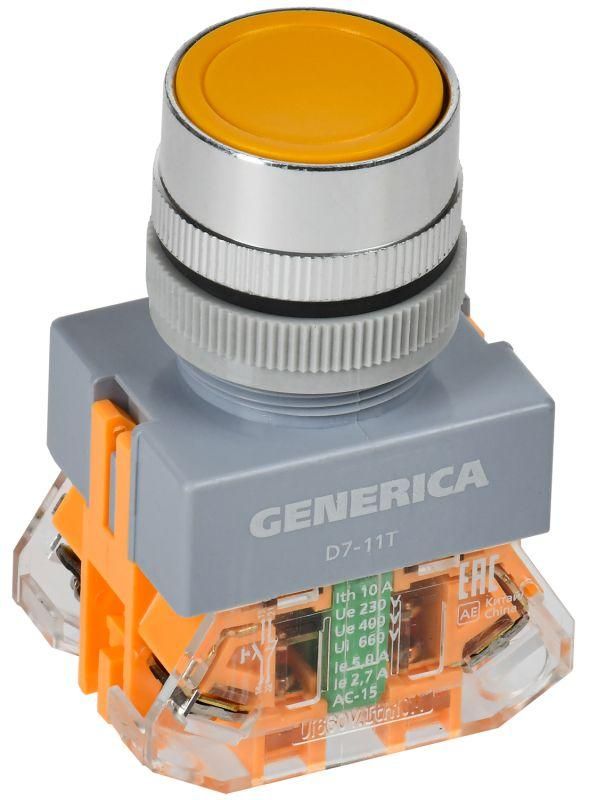

Кнопка D7-11T d=22мм 1з+1р с фиксацией желтая | BBT50-11T-3-21-K05-G GENERICA IEK

Кнопка нажимная D7-11T - надёжный элемент управления для коммутации цепей в промышленной автоматике. Бренд GENERICA и артикул bbt50-11t-3-21-k05-g обеспечивают совместимость с типовыми решениями IEK. Устройство имеет фиксацию, два типа контактов и степень защиты IP54, что делает его подходящим для установки на панелях и щитах в условиях пыли и влаги.

Назначение и область применения

Кнопка нажимная D7-11T используется для ручного управления электрическими устройствами: магнитными пускателями, реле, контурными системами. Подходит для включения и выключения оборудования в цепях переменного тока до 660 В и постоянного тока до 400 В. Часто применяется на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Механизм: с фиксацией - после нажатия остаётся в нажатом положении, требует вторичного нажатия для возврата
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Конструкция: плоская - не выступает за поверхность панели, снижает риск повреждений
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет: жёлтый - стандартизирован для предупредительных функций (например, аварийная остановка)
• Количество постов: 1 - однофункциональный модуль
• Лампа: не предусмотрена - не оснащена индикацией состояния

Совместимость и монтаж

Кнопка нажимная D7-11T устанавливается в отверстие диаметром 22 мм на лицевую панель щита или корпуса. Кабель подключается через винтовые зажимы - допускаются медные провода сечением до 2,5 мм2. Для монтажа не требуется специальный инструмент. После установки фиксируется штатной гайкой с внутренней стороны панели. Совместима с панелями из стали, пластика и алюминия. Не рекомендуется использовать в местах с высокой механической нагрузкой или ударными воздействиями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и сигнализации. Это гарантирует безопасную работу в промышленных условиях, устойчивость к износу и соответствие нормам электробезопасности.

Преимущества

• Фиксация обеспечивает удержание в активном состоянии - идеально для длительных команд (например, запуск или остановка)
• Наличие одного НО и одного НЗ контакта позволяет реализовывать сложные логические схемы без дополнительных реле
• Защита IP54 позволяет применять в помещениях с повышенной влажностью или пылью (цеха, элеваторы, склады)
• Жёлтый цвет легко выделяется на фоне других кнопок - способствует быстрой идентификации в экстренных ситуациях
• Винтовое подключение надёжно и не требует пайки или клеммников

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не имеет световой индикации - нельзя определить состояние кнопки визуально без внешнего указателя
• Работает только при температуре окружающей среды от -25C до +55C - не подходит для холодных или жарких помещений вне этого диапазона
• Не рассчитана на частое включение/выключение более 1000 раз в час - возможен преждевременный износ механизмов
• Напряжение питания лампы указано как 230 В, но лампа отсутствует - игнорируйте этот параметр

Примеры использования

• Аварийная остановка станка - жёлтая кнопка с фиксацией, один контакт размыкает цепь пускателя, второй замыкает сигнальную цепь
• Управление конвейером: нажатие запускает ленту, повторное нажатие останавливает её с сохранением состояния
• Система контроля доступа: кнопка включает питание замка, фиксация исключает случайное отключение
• Щитовая панель с несколькими кнопками: жёлтая D7-11T используется как основной стоп, другие - белые или зелёные - для запуска

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка должна полностью входить, чтобы не торчала и не цеплялась
• При подключении используйте кольцевые наконечники на проводах - это повысит надёжность контакта в винтовых зажимах
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть корпуса
• Если нужна индикация состояния, подключите внешний светодиод параллельно одному из контактов
• Для частого использования в циклических процессах рассмотрите вариант с бесфиксационной кнопкой - D7-11T лучше подходит для редких, но значимых команд
