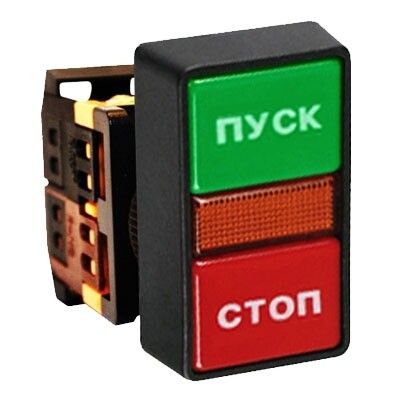

Кнопка EKF PROxima AS-22N Пуск-Стоп прямоугольная 220В NO+NC - компактное устройство управления с комбинированной контактной группой и двукрасочной подсветкой, предназначенное для ручного запуска и остановки оборудования в промышленных системах. Устройство соответствует требованиям ГОСТ и подходит для установки на панели управления.

Назначение и область применения

Кнопка EKF PROxima AS-22N используется для ручного управления электрическими цепями: один контакт (НО) замыкает цепь при нажатии - для пуска, второй (НЗ) размыкает - для остановки. Подходит для установки в кнопочные посты, щиты управления, системы автономного включения резерва и станции управления приводами. Применяется на станках, конвейерах, насосах, вентиляционных установках и другом оборудовании, где требуется надёжный и наглядный способ управления.

Технические характеристики

• Напряжение питания: 220 В (переменный/постоянный ток AC/DC)
• Номинальный ток: 7,5 А - позволяет коммутировать нагрузки до 1,6 кВт при 220 В
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Частота: 50 Гц - оптимизирована для сетей в России и странах СНГ
• Подсветка: да, цвет - красный и зелёный (визуальная индикация состояния: “пуск” / “останов”)
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает в помещениях с умеренным климатом, без конденсата
• Рабочий диапазон температур: от -10C до +40C
• Габариты: 22×22×15 мм - компактный формат для плотной компоновки
• Материал корпуса: пластик, переднее кольцо - прочий материал (не металл)
• Конструкция линзы: квадратная, с передним кольцом - обеспечивает равномерную подсветку
• Способ монтажа: на лицевую панель - через отверстие 20–22 мм

Совместимость и монтаж

Кнопка EKF PROxima AS-22N монтируется в панели с круглым отверстием диаметром 20–22 мм. Передний фланец фиксируется с помощью гайки с внутренней стороны. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте два провода: один - на N/O, другой - на N/C. Подсветка питается от сети 220 В - не требует внешнего блока питания. Убедитесь, что толщина панели не превышает 8 мм, чтобы крепление работало корректно.

Безопасность и стандарты

Изделие соответствует:

• ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) - требования к аппаратам управления
• ГОСТ 12.2.007.13-2000 - безопасность электрооборудования

Не предназначен для взрывоопасных сред. Не имеет сертификации ATEX или IECEx.

Преимущества

• Комбинированный контакт - одна кнопка выполняет функции пуска и останова, экономит место
• Двухцветная подсветка - сразу видно состояние оборудования: зелёный = включено, красный = выключено
• Фиксация передним кольцом - надёжная установка без дополнительных хомутов
• Высокая механическая износостойкость - рассчитана на десятки тысяч циклов нажатия
• Совместима со стандартными панелями и шасси EKF PROxima

Ограничения применения

• IP40 - нельзя использовать во влажных, пыльных или наружных условиях
• Температурный диапазон ограничен: не подходит для холодных цехов ниже -10C или жарких помещений выше +40C
• Нет герметизации - не допускается мойка или воздействие брызг воды
• Не предназначена для высокочастотных включений (>100 раз в минуту)
• Контакты не рассчитаны на ток более 7,5 А - не применять для мощных двигателей без контактора

Примеры использования

• Пульт управления станком ЧПУ: зелёная кнопка - запуск, красная - экстренная остановка
• Щит управления конвейером: кнопка встроена в пост рядом с индикаторами режимов
• Автоматический ввод резерва (АВР): управление переключением между основным и резервным источником
• Система вентиляции: ручной запуск/останов вентилятора в случае отказа автоматики

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна полностью войти, а переднее кольцо плотно прилегать к поверхности
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить пластиковую резьбу
• Для долгой службы избегайте попадания масла, растворителей и агрессивных веществ на поверхность
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, эта кнопка не подходит
• Проверьте соответствие напряжения сети: хотя указано 220 В, устройство работает и на DC до 400 В - важно соблюдать полярность при постоянном токе
