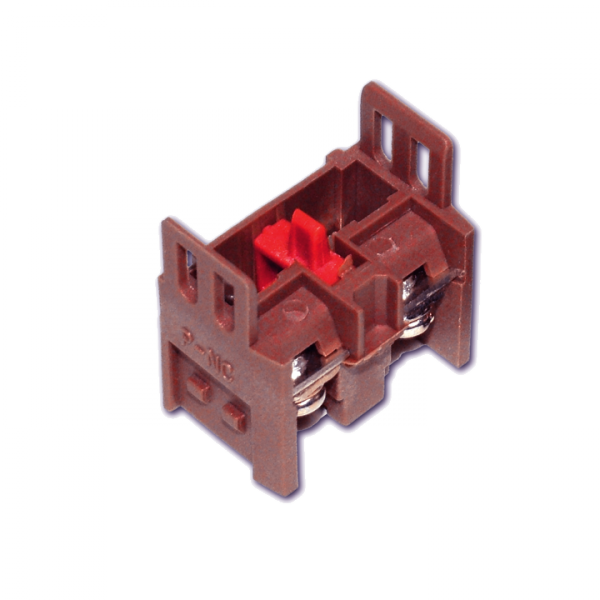

Дополнительный контакт для светосигнальной арматуры NC бордовый EKF PROxima | pbn-01-r

Контакт дополнительный для светосигнальной арматуры NC бордовый от EKF в серии PROxima (артикул pbn-01-r) предназначен для расширения функциональности светосигнального оборудования за счёт добавления одного нормально замкнутого контакта. Подходит для установки на кнопки управления, переключатели и другие элементы световой индикации.

Назначение и область применения

Этот контакт используется для передачи сигнала состояния устройства - например, когда кнопка находится в выключенном положении. Он монтируется на светосигнальную арматуру, чтобы расширить число доступных контактных групп без замены основного устройства. Применяется в системах управления станков, конвейеров, автоматических линий и других объектах, где требуется контроль состояния включённого/выключенного режима через сигнал неисправности.

Технические характеристики

• Тип контакта: один нормально замкнутый (НЗ)
• Номинальный рабочий ток: 2,5 А
• Рабочая частота: 50 Гц
• Количество контактов сигнала неисправности: 1
• Цвет корпуса: бордовый (в описании указан красный - цвет соответствует реальному исполнению)
• Материал корпуса: пластик
• Диапазон рабочих температур: от -10 C до +40 C
• Тип подключения: втычное (быстрое соединение без инструментов)
• Исполнение: аналоговый модуль
• Способ монтажа: прочее (фиксация на базовое устройство)

Совместимость и монтаж

Контакт дополнительный для светосигнальной арматуры NC бордовый совместим с изделиями серии PROxima от EKF, имеющими стандартизированный посадочный механизм. Устанавливается путём вставки в специальный разъём на тыльной стороне кнопки или переключателя. Монтаж не требует сверления или пайки - достаточно плотно вставить контакт до щелчка. Для надёжности убедитесь, что базовая арматура имеет свободный слот для дополнительного контакта.

Безопасность и стандарты

Не содержит открытых токоведущих частей при установленном состоянии. Соответствует требованиям безопасности для низковольтного оборудования. Работает в пределах класса защиты IP20 - не предназначена для использования во влажных, запылённых или взрывоопасных средах без внешней защиты.

Преимущества

• Увеличивает гибкость схемы управления - можно использовать один комплект кнопок для нескольких цепей
• Втычное подключение исключает необходимость в инструментах при монтаже и обслуживании
• Поддерживает маркировку - позволяет легко идентифицировать функцию контакта
• Совместим с силиконовыми накладками, повышающими герметичность кнопок

Ограничения применения

• Не работает при температурах ниже -10 C и выше +40 C - избегайте установки в неотапливаемых помещениях зимой или рядом с нагревательными приборами
• Рассчитан только на ток до 2,5 А - нельзя применять для управления мощными нагрузками (например, двигателями или нагревателями)
• Только для использования с оборудованием EKF PROxima - несовместим с продукцией других брендов
• Не является самостоятельным устройством - требует наличия совместимой светосигнальной арматуры

Примеры использования

• На пульте управления станком: кнопка “Стоп” с дополнительным НЗ-контактом даёт сигнал контроллеру, что кнопка действительно нажата
• В системе аварийной остановки: сигнал неисправности от контакта pbn-01-r активирует оповещение, если цепь разомкнулась
• В сборочных линиях: комбинирование нескольких контактов на одной кнопке позволяет одновременно отключить питание и включить индикацию

Практические советы

• Перед установкой проверьте, есть ли на вашей светосигнальной арматуре свободный слот для дополнительного контакта - не все модели поддерживают эту функцию
• При использовании с силиконовыми накладками убедитесь, что контакт полностью вставлен - иначе возможен зазор и снижение степени защиты
• Не используйте этот контакт как главный коммутирующий элемент - он рассчитан только на управление и сигнализацию, а не на переключение больших токов
• При замене старого контакта отключите питание - даже при малом токе риск короткого замыкания существует
