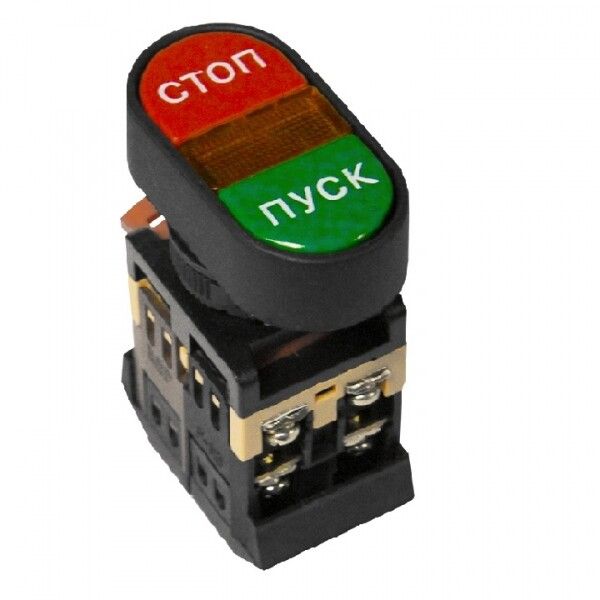

Кнопка APBB-22N "Пуск-Стоп" овальная 24В NO+NC EKF PROxima | pbn-apbb-o-24

Кнопка пуск-стоп овальная 24В NO+NC APBB-22N от EKF - компактное устройство управления с индикацией состояния, предназначенное для ручного запуска и остановки оборудования в системах автоматизации. Модель APBB-22N сочетает комбинированные контакты, подсветку и защиту IP40, что делает её удобной для установки на панели управления.

Назначение и область применения

Кнопка пуск-стоп овальная 24В NO+NC APBB-22N используется для ручного управления электрическими цепями: включение (пуск) и выключение (стоп) оборудования. Подходит для установки в кнопочные посты, щиты управления, системы автономного включения резерва и пункты контроля приводов. Применяется в промышленных условиях - на конвейерах, насосах, станках, вентиляционных системах. Индикация цветом (красный/зелёный) позволяет сразу определить состояние: зелёный - готов к работе, красный - остановлен.

Технические характеристики

• Напряжение питания: 24 В - работает в цепях постоянного и переменного тока с этим значением;
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ) - позволяют одновременно управлять двумя цепями;
• Номинальный ток: 7,5 А - способна коммутировать нагрузки до этого значения;
• Механизм: с фиксацией - кнопка остаётся в нажатом положении до следующего нажатия;
• Форма: овальная линза - эргономичная форма для удобного нажатия;
• Защита: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли;
• Подсветка: да - светодиоды встроены в каждую половину кнопки (красная и зелёная);
• Переднее кольцо: пластиковое - обеспечивает герметичную посадку в отверстие панели;
• Размеры: 22×22×15 мм - компактная модель для плотной установки;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и повышенной влажности;
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000 - соответствует требованиям безопасности и надёжности.

Совместимость и монтаж

APBB-22N монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью переднего пластикового кольца, которое фиксируется гайкой изнутри. Для подключения используются два входа: для N/O и N/C контактов. Подсветка требует подачи 24 В на отдельные выводы - проверьте схему подключения в паспорте изделия. Совместима со всеми контроллерами и реле, работающими на 24 В постоянного или переменного тока.

Безопасность и стандарты

Кнопка пуск-стоп овальная 24В NO+NC APBB-22N сертифицирована по ГОСТ Р 50030.5.1-2005 и ГОСТ 12.2.007.13-2000, что гарантирует соответствие требованиям к управляемому оборудованию и безопасному функционированию в промышленных средах. Стандарты обеспечивают отказоустойчивость, долговечность контактов и предотвращают случайное включение. Однако IP40 не обеспечивает защиту от брызг и пыли - не используйте в сырых или пыльных местах без дополнительной защиты корпуса.

Преимущества

• Комбинированная схема контактов (NO+NC) - заменяет две отдельные кнопки, экономит место и провода;
• Интегрированная двухцветная подсветка - наглядная индикация состояния без внешних светильников;
• Фиксация механическая - не требуется удерживать кнопку во время работы;
• Пластиковое кольцо - исключает повреждение панели при затяжке и снижает риск коррозии;
• Соответствие международным стандартам - совместима с европейскими и российскими системами автоматизации.

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, брызг или пыли - степень защиты IP40 недостаточна;
• Не подходит для цепей выше 24 В - максимальное рабочее напряжение указано в спецификации;
• Не имеет переключающих контактов - нельзя использовать как переключатель режимов;
• Пластиковое кольцо менее устойчиво к химическому воздействию - избегайте контакта с растворителями и маслами;
• Климатическое исполнение УХЛ3 не допускает эксплуатацию ниже −25C - не применять в холодильных камерах или на открытом воздухе зимой без обогрева.

Примеры использования

• Пульт управления конвейером: зелёная кнопка - запуск, красная - остановка;
• Щит управления насосной станцией: кнопка APBB-22N включает/выключает помпу с индикацией;
• Автоматический ввод резерва (АВР): одна кнопка управляет переключением между основным и резервным питанием;
• Пункт обслуживания станка: оператор видит текущее состояние машины по цвету подсветки.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее вызовет деформацию, большее - плохую фиксацию;
• Подключите подсветку параллельно управляющей цепи - так она будет гореть только при активном состоянии;
• Используйте кабель с сечением не более 1,5 мм2 - контакты рассчитаны на этот максимум;
• Проверьте полярность при подключении 24 В постоянного тока - неверная полярность сломает светодиоды;
• Для длительной эксплуатации рекомендуется периодически осматривать контактную группу - особенно при частых включениях (>1000 раз/час).
