Кнопка LA32HND красно-зеленая "Пуск-Стоп" с подсветкой 24В DC NO+NC EKF PROxima | la32hnd-24

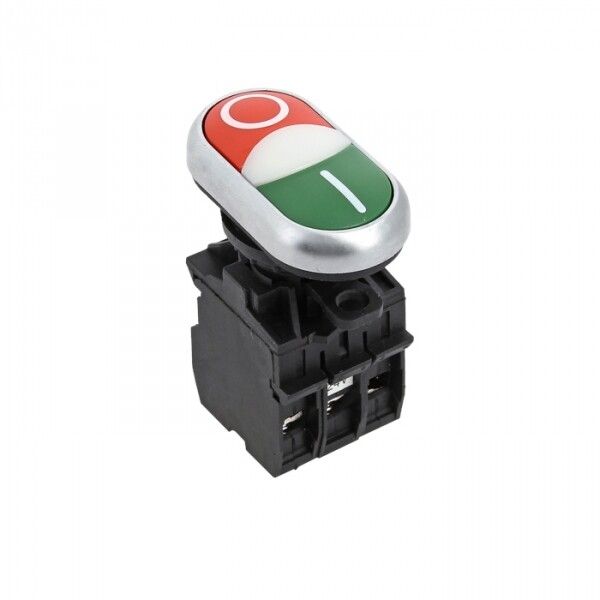

Кнопка EKF LA32HND красно-зеленая 'Пуск-Стоп' с подсветкой 24В DC NO+NC - компактное устройство управления с двумя контактными группами и цветной индикацией, предназначенное для ручного запуска и остановки оборудования в системах с постоянным током 24 В.

Назначение и область применения

Кнопка EKF LA32HND используется для ручного управления технологическими процессами: включает и выключает оборудование через комбинацию нормально открытого (NO) и нормально замкнутого (NC) контакта. Цветная подсветка - зеленая для «Пуск», красная для «Стоп» - позволяет сразу определить текущий режим работы. Устройство устанавливается на пультах управления, шкафах автоматики, станционных постах, вводно-распределительных устройствах и других местах, где требуется четкая визуальная индикация состояния системы.

Технические характеристики

• Напряжение питания индикатора: 24 В постоянного тока (DC)
• Номинальный ток контактов: 7,5 А
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Индикация: да, светодиодная подсветка двух цветов
• Цвет кнопки: красный/зеленый (двухцветная линза)
• Форма толкателя: цилиндрический
• Размеры: 22×22×16 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, брызги воды не защищены
• Климатическое исполнение: УХЛ3 - температурный диапазон от −25C до +40C, повышенная влажность
• Монтаж: на лицевую панель, с фиксацией через переднее хромированное кольцо
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка EKF LA32HND монтируется в панели с отверстием диаметром 22 мм. Для установки необходимо просверлить отверстие, вставить корпус кнопки и закрутить хромированное кольцо снаружи - так обеспечивается надежная фиксация и герметичность соединения. Подключение проводов осуществляется к клеммникам внутри корпуса. Индикатор работает от того же источника, что и управляемая нагрузка - 24 В DC. Кнопка совместима с контроллерами, реле, частотными преобразователями и другими устройствами, принимающими сигнал от дискретного входа.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - международному стандарту для аппаратов управления. Также соблюдаются положения ГОСТ 12.2.007.13-2000 по безопасности электрооборудования. Конструкция исключает случайное активирование, а изоляция рассчитана на работу в сетях до 400 В постоянного тока. Примечание: степень защиты IP40 не допускает использование во влажных средах или там, где возможны брызги воды - для таких условий требуются модели с IP65/IP67.

Преимущества

• Объединяет функции «пуск» и «стоп» в одном корпусе - экономит место на панели
• Яркая двухцветная подсветка повышает безопасность и скорость реакции оператора
• Комбинированные контакты позволяют использовать одну кнопку для управления цепями с различной логикой (например, включение одного устройства и одновременная блокировка другого)
• Прочная металлическая рамка и качественный пластик обеспечивают долгий срок службы даже при частых нажатиях
• Поддерживает стандартную посадку 22 мм - легко заменяется на аналоги других производителей

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, мытья струей воды или пылевых сред - IP40 недостаточно для таких задач
• Индикатор работает только при наличии источника 24 В DC - нельзя применять в цепях переменного тока
• Недопустимо превышать номинальный ток 7,5 А - для больших нагрузок нужен промежуточный реле
• Не имеет механической блокировки - не подходит для аварийных остановок, требующих ключевой или запирающей кнопки

Примеры использования

• Управление насосом: зеленая кнопка - включить, красная - остановить
• Автоматическая линия: кнопка в пульте управления запускает конвейер и одновременно размыкает цепь сигнализации
• Шкаф АВР: кнопка «Пуск» активирует переход на основной источник, «Стоп» - возвращает на резервный
• Система освещения: ручной контроль включения света в помещении с визуальной индикацией состояния

Практические советы

• Перед монтажом проверьте соответствие напряжения индикатора (24 В DC) вашей сети - неверное питание вызывает выход из строя светодиода
• При использовании в цепях с большой индуктивностью (электромагниты, двигатели) рекомендовано параллельно контактам установить гашение дуги (RC-цепочка)
• При сборке панели используйте кабель с сечением 0,5–2,5 мм2 - это соответствует типовым клеммам кнопки
• Не затягивайте переднее кольцо слишком сильно - можно треснуть корпус или деформировать линзу
• Для обслуживания достаточно просто открутить кольцо и вытянуть механизм - доступ к клеммам быстрый, без демонтажа всей панели
