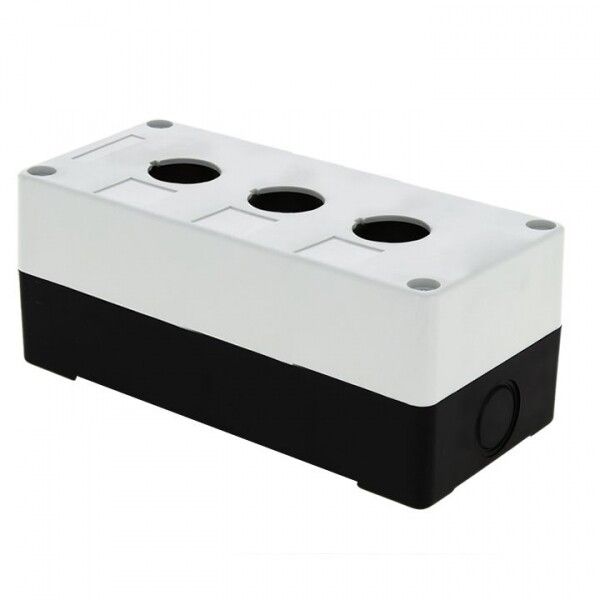

Корпус КП103 пластиковый 3 кнопки белый EKF PROxima | cpb-103-w

Корпус КП-103 на 3 кнопки белый пластиковый от бренда EKF (артикул cpb-103-w) - это накладной корпус из прочного ПВХ, предназначенный для установки трёх кнопочных управляющих элементов в электрических щитах, пультах управления и распределительных шкафах. Он обеспечивает надёжную защиту от пыли и брызг воды, сохраняя доступ к кнопкам для оператора.

Назначение и область применения

Корпус КП-103 на 3 кнопки белый пластиковый служит для компактного размещения трёх кнопок управления в системах автоматизации. Подходит для сборки кнопочных постов в условиях промышленного производства, где требуется ручное управление оборудованием: запуск/остановка двигателей, включение сигналов, аварийная остановка. Часто применяется в электрических щитах, вводно-распределительных шкафах и на мобильных пультах. Корпус совместим с кнопками стандарта Ø22 мм, что делает его универсальным решением для модульных систем управления.

Технические характеристики

• Количество устанавливаемых элементов: 3 кнопки
• Диаметр отверстий под кнопки: 22 мм
• Номинальное напряжение: до 660 В
• Материал корпуса: ПВХ (поливинилхлорид)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичный, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Конструкция: накладной - крепится поверх поверхности, не требует внутренней установки в стену или шкаф
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны с температурой от -25C до +40C
• Цвет: белый

Совместимость и монтаж

Корпус КП-103 на 3 кнопки белый пластиковый совместим с любыми кнопками, имеющими посадочный диаметр 22 мм - в том числе с кнопками серии EKF PROxima. Монтаж выполняется на плоскую поверхность: корпус фиксируется саморезами через четыре крепёжных отверстия по углам. Перед установкой необходимо просверлить отверстия под кнопки точно по размеру 22 мм. Для удобства сборки рекомендуется использовать кнопки с предварительно установленными контактами - так снижается риск повреждения проводки при вставке в корпус. Габариты корпуса позволяют легко разместить его внутри шкафа или на стене без необходимости значительного освобождения места.

Безопасность и стандарты

Корпус изготовлен из негорючего ПВХ, соответствует требованиям безопасности для электротехнических изделий. Степень защиты IP54 обеспечивает безопасную эксплуатацию в средах с повышенной запылённостью и возможностью случайного попадания воды (например, на производстве, в цехах, на линиях мойки). Применение в соответствии с климатическим исполнением УХЛ3 гарантирует стабильную работу в условиях, характерных для большинства промышленных объектов России и стран СНГ. Соответствие напряжению до 660 В позволяет применять корпус в сетях с высоким рабочим напряжением, включая системы с питанием от 380–660 В.

Преимущества

• Высокая механическая прочность ПВХ-корпуса - устойчив к ударным нагрузкам и деформациям
• Накладная конструкция упрощает замену и обслуживание - не нужно демонтировать всю систему
• Белый цвет обеспечивает хорошую видимость и сочетается с большинством типов панелей
• Защита IP54 снижает необходимость в дополнительных кожухах или герметизирующих прокладках
• Поддерживается сериями EKF PROxima - совместимость с другими элементами одной экосистемы

Ограничения применения

• Не предназначен для установки в условиях постоянного воздействия прямого потока воды или погружения - IP54 не обеспечивает гидроизоляцию при струйном орошении
• Работает только в закрытых помещениях или под навесом; не допускается использование на открытом воздухе без дополнительной защиты
• Пластиковый корпус не подходит для взрывоопасных зон (взрывозащита не предусмотрена)
• Температурный диапазон УХЛ3 исключает применение при температурах ниже -25C - материал становится хрупким
• Не поддерживает установку кнопок с диаметром более 22 мм - другие размеры не войдут

Примеры использования

• Кнопочный пост на станке: три кнопки - “Пуск”, “Стоп”, “Аварийная остановка”
• Щит управления конвейером: кнопки включения питания, сброса ошибки, ручного режима
• Переносной пульт для подъёмника: корпус крепится на раме, кнопки используются для управления движением
• Электрощит в неотапливаемом цеху: корпус защищает контакты от пыли и конденсата

Практические советы

• При заказе проверьте, чтобы кнопки имели именно диаметр 22 мм - даже небольшое отклонение (например, 22,5 мм) может помешать установке
• Для долговечности используйте кнопки с резиновыми уплотнителями - они усиливают защиту IP54 внутри корпуса
• При монтаже в шкафу оставьте минимум 50 мм свободного пространства вокруг корпуса для вентиляции и доступа к проводам
• Не затягивайте крепёж слишком сильно - ПВХ может треснуть под избыточным давлением
• Корпус КП-103 на 3 кнопки белый пластиковый можно комбинировать с аналогичными корпусами других размеров (например, на одну или две кнопки) для унифицированного дизайна панели
