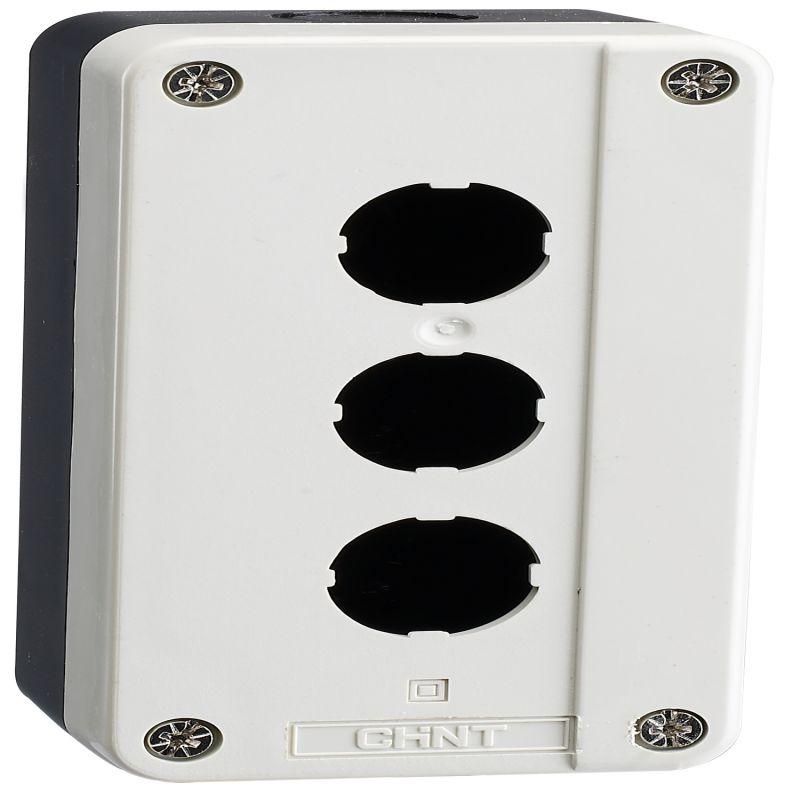

Корпус для кнопок NP2-B03, 3 места, 22 мм, IP40 CHINT 575577

Корпус для кнопок 3 места NP2-B03 (R) от CHINT - компактный пластиковый корпус с тремя постами для установки кнопочных устройств, предназначенный для сборки пультов управления в условиях с умеренной запыленностью. Артикул 575577 подходит для монтажа на щиты и панели в промышленной автоматизации.

Назначение и область применения

Корпус для кнопок 3 места NP2-B03 (R) используется для фиксации трёх кнопочных выключателей в одном модульном блоке. Он обеспечивает механическую защиту и организованную компоновку элементов управления. Применяется в системах управления станками, конвейерами, насосными установками и других устройствах, где требуется несколько командных клавиш в ограниченном пространстве.

Технические характеристики

• Количество постов: 3 - позволяет установить три отдельные кнопки (например, «Старт», «Стоп», «Реверс»)
• Диаметр отверстия: 22 мм - совместим со стандартными кнопочными механизмами диаметром 22 мм
• Степень защиты IP40 - защищает от твёрдых частиц крупнее 1 мм, но не предохраняет от воды или брызг
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет корпуса: серый - универсальный цвет для промышленного оборудования

Совместимость и монтаж

Корпус для кнопок 3 места NP2-B03 (R) монтируется в панель через круглое отверстие диаметром 22 мм. Каждый пост имеет фиксирующую гайку внутри, которая зажимает кнопку после её вставки. Для установки используются стандартные кнопочные механизмы с цилиндрическим хвостовиком Ø22 мм. Корпус крепится болтами или саморезами к металлической или деревянной поверхности сзади.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254. Это означает, что корпус защищён от контакта с инструментами и крупными частицами, но не предназначен для работы во влажной среде, на улице или там, где возможны брызги воды. Не используйте в помещениях с высокой влажностью или мытьём шлангом.

Преимущества

• Удобная компактная форма - экономит место на панелях
• Простая сборка - не требует специальных инструментов
• Изолирующий материал - исключает риск замыкания между контактами
• Стандартный размер отверстий - совместим с широким спектром кнопок от разных производителей

Ограничения применения

• Не допускается использование в местах с воздействием воды, масла, паров или агрессивных жидкостей из-за низкой степени защиты IP40
• Не подходит для взрывоопасных зон - отсутствует защита от взрыва (не имеет маркировки Ex)
• Пластиковая конструкция не рассчитана на ударные нагрузки - избегайте механических повреждений

Примеры использования

• Пульт управления станком ЧПУ - три кнопки: «Запуск», «Останов», «Аварийная остановка»
• Щит управления конвейером - кнопки старта/стоп и переключения скорости
• Лабораторное оборудование - управление режимами работы

Практические советы

• Перед монтажом проверьте диаметр ваших кнопок - они должны точно подходить под 22 мм
• Если планируете использовать в помещении с повышенной запылённостью, дополнительно закройте корпус крышкой или герметичным кожухом
• Не затягивайте фиксирующие гайки слишком сильно - можно повредить резьбу в пластиковом корпусе
• Для удобства обслуживания рекомендуется помечать каждую кнопку этикеткой прямо на корпусе
