Корпус КП102 пластиковый 2 кнопки белый EKF PROxima | cpb-102-w

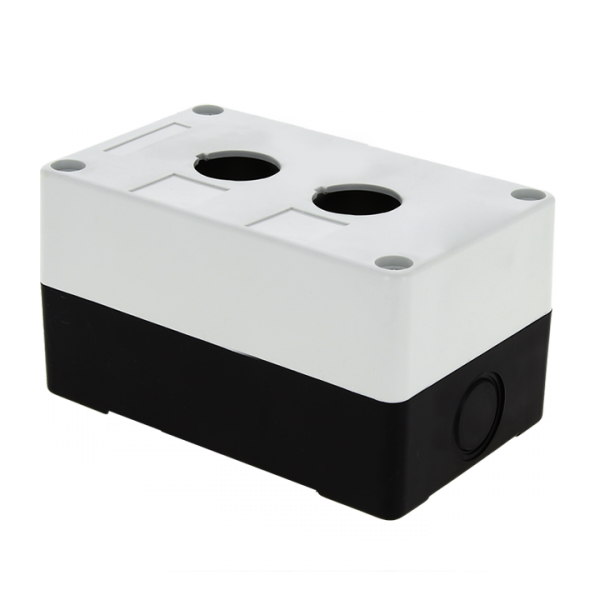

Корпус КП-102 пластиковый на 2 кнопки белый от EKF - это накладной корпус из прочного ПВХ, предназначенный для установки двух кнопочных управляющих элементов в электрических щитах, пультах управления и распределительных шкафах. Артикул cpb-102-w обеспечивает надежную защиту от пыли и брызг воды (IP54), что делает его подходящим для промышленных условий.

Назначение и область применения

Корпус КП-102 пластиковый на 2 кнопки белый служит для монтажа двух кнопок управления - например, «Пуск» и «Стоп» - в системах автоматизации. Подходит для сборки кнопочных постов в электрических щитах, вводно-распределительных устройствах, на станках, конвейерах и других объектах, где требуется ручное управление оборудованием. Применяется в составе изделий серии EKF PROxima, совместим с кнопками того же класса защиты.

Технические характеристики

• Тип изделия: накладной корпус
• Количество управляющих элементов: 2
• Диаметр отверстия под кнопки: 22 мм - стандартный размер для большинства промышленных кнопок
• Рабочее напряжение: до 660 В - позволяет использовать в цепях высокого напряжения, включая силовые контуры двигателей
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: ПВХ (поливинилхлорид) - устойчив к химическим воздействиям, не горюч, долговечен
• Цвет: белый - обеспечивает хорошую видимость и легко сочетается с другими компонентами
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Корпус КП-102 пластиковый на 2 кнопки белый совместим с кнопками управления диаметром 22 мм, соответствующими стандарту IEC 60947-5-1. Монтаж выполняется накладным способом - корпус крепится болтами или саморезами к поверхности стенки шкафа, пульта или станка. Для фиксации используются четыре крепёжных отверстия по углам. Перед установкой проверьте, чтобы глубина корпуса позволяла разместить провода и контакты без перегрузки. Не требует специальных инструментов - достаточно отвертки и дрели с насадкой 8–10 мм для сверления отверстий под крепеж.

Безопасность и стандарты

Корпус КП-102 соответствует требованиям безопасности для электроустановок в промышленных условиях. Его материал ПВХ не поддерживает горение и соответствует нормам UL 94 V-2. Степень защиты IP54 обеспечивает безопасную эксплуатацию в средах с возможностью попадания влаги и пыли. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для кнопочных устройств.

Преимущества

• Высокая механическая прочность корпуса из ПВХ - выдерживает удары и нагрузки при эксплуатации
• Устойчивость к агрессивным средам - не деформируется при контакте с маслом, эмульсиями, слабыми кислотами
• Простота замены кнопок - доступ к контактам через заднюю крышку без демонтажа всего поста
• Экономия места - компактный формат под два элемента, идеален для ограниченных пространств
• Совместимость с продукцией EKF PROxima - гарантия совпадения габаритов и креплений с другими элементами системы

Ограничения применения

• Не предназначен для погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для установки в местах с постоянным прямым потоком воды или паром
• Пластиковый корпус не подходит для взрывоопасных зон (взрывозащита не сертифицирована)
• Не применяется в условиях температур ниже −25C - материал становится хрупким
• Не совместим с кнопками диаметром более 22 мм - отверстия не увеличиваются без риска повреждения корпуса

Примеры использования

• Кнопочный пост на станке ЧПУ - две кнопки: «Пуск» и «Аварийная остановка»
• Щит управления конвейером - встроенный в стенку шкафа корпус с двумя кнопками
• Переносной пульт для подъёмника - корпус закреплён на раме, внутри установлены кнопки управления
• Распределительный шкаф на заводе - использование в качестве модульного элемента для ручного управления

Практические советы

• При монтаже используйте кабельные вводы с уплотнителями - они предотвращают попадание пыли внутрь корпуса даже при наличии IP54
• Выбирайте кнопки с аналогичной степенью защиты IP54 - иначе защита корпуса будет снижена
• Не затягивайте крепёж слишком сильно - ПВХ легко трескается под избыточным давлением
• Для внешней установки на улице дополнительно предусмотрите защитный кожух или навес - хотя корпус защищён, прямое солнечное излучение и осадки снизят срок службы
• Проверяйте соответствие диаметра кнопок 22 мм перед заказом - некоторые импортные модели имеют допуск +-0,5 мм
