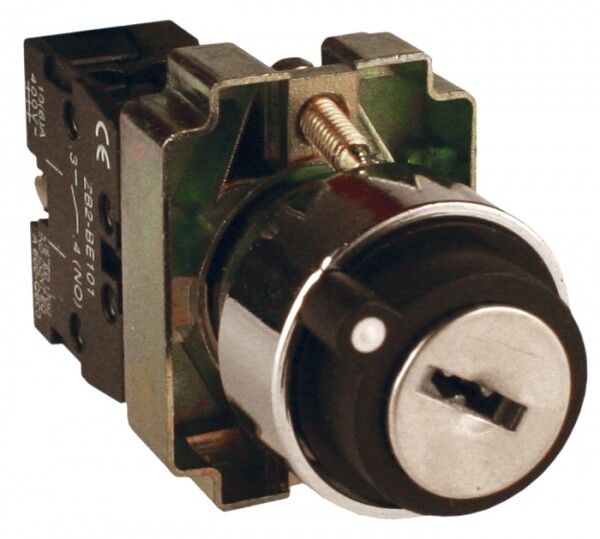

Переключатель BG33 3P с замком не возвратный 2NO EKF PROxima | xb2-bg33

Переключатель EKF BG33 3 полюса с замком не возвратный 2NO - это надёжное коммутационное устройство для ручного управления трёхфазными цепями переменного тока. Подходит для установки на панели оборудования, где требуется фиксированное положение переключателя и безопасное отключение нагрузки.

Назначение и область применения

Переключатель EKF BG33 3 полюса с замком не возвратный 2NO предназначен для ручного включения и выключения трёх фаз электрической цепи. Его используют там, где важно зафиксировать положение переключателя - например, при обслуживании оборудования или для предотвращения случайного включения. Устройство работает с сетью 220–400 В, 50 Гц, и применяется в системах автоматизации, на станках, конвейерах, щитах распределения энергии.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение питания: 220 В (рабочий диапазон до 660 В переменного и 400 В постоянного тока)
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 2
• Частота: 50 Гц
• Тип управления: поворотная рукоятка
• Количество положений: 3 (включает нейтральное и два активных)
• Самовозврат: отсутствует - после перевода рукоятки она остаётся в выбранном положении
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Материал корпуса: пластик
• Цвет: чёрный
• Диаметр монтажного отверстия: 22 мм
• Высота отверстия: 5 мм
• Климатическое исполнение: М3 - умеренный климат, допустимый диапазон температур от –10 C до +40 C
• Гарантийный срок: 84 месяца
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель EKF BG33 3 полюса с замком не возвратный 2NO монтируется через круглое отверстие диаметром 22 мм в панель или крышку щита. Крепление обеспечивается передним пластиковым кольцом, которое зажимается снаружи. Подключение проводов - винтовое, что позволяет использовать медные жилы сечением до 2,5 мм2. Устройство совместимо с другими компонентами серии PROxima от EKF. Для правильной установки проверьте глубину отверстия - она должна быть не менее 5 мм.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует коммутационную безопасность аппаратов управления. IP40 обеспечивает защиту от доступа посторонних предметов, но не защищает от влаги - поэтому не используется во влажных помещениях или на улице. Функция замка исключает случайное переключение, что повышает безопасность при техобслуживании.

Преимущества

• Фиксация в любом из трёх положений - удобно для режимов “вкл”, “выкл” и “нейтраль”
• Замок предотвращает неквалифицированное вмешательство
• Устойчивый контакт при 16 А - подходит для мощных нагрузок
• Долгий гарантийный срок - 84 месяца
• Простое винтовое подключение - не требует специнструментов

Ограничения применения

• Не предназначен для работы при температурах ниже –10 C и выше +40 C
• Защита IP40 не допускает использование в условиях повышенной влажности, пыли или брызг
• Отсутствие самовозврата требует ручного возвращения в нейтральное положение - не подходит для аварийных кнопок
• Не имеет световой индикации - нельзя определить состояние визуально без внешнего указателя

Примеры использования

• Управление трёхфазным двигателем на станке: положение “вкл” - запуск, “выкл” - остановка, “нейтраль” - отключение для ремонта
• Щит распределения электроэнергии: переключение между основным и резервным питанием
• Линии конвейеров: управление работой участка с возможностью заблокировать управление при техобслуживании

Практические советы

• При монтаже используйте гайку и шайбу, чтобы плотно закрепить переднее кольцо - это предотвратит люфт и повреждение корпуса
• Проверьте соответствие диаметра отверстия 22 мм - слишком маленькое отверстие затруднит установку, слишком большое - вызовет неплотное крепление
• Используйте переключатель только в сухих, хорошо вентилируемых местах - даже небольшая влага может вызвать коррозию контактов
• Для контроля состояния системы рекомендовано подключить отдельный индикатор - так как в этом варианте нет подсветки
• При замене устройства сохраните оригинальную схему подключения: три полюса должны соответствовать L1, L2, L3
