Переключатель NP2-BJ33, 3 положения фиксацией, 2НО, IP40 (R) | 573996 CHINT

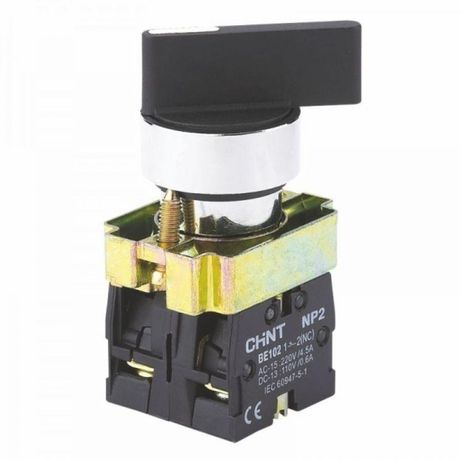

Переключатель CHINT NP2-BJ33 - это механический коммутационный аппарат с тремя фиксируемыми положениями и двумя нормально открытыми контактами, предназначенный для ручного управления цепями низкого напряжения в условиях с умеренной запыленностью. Модель NP2-BJ33 подходит для установки на панели оборудования, где требуется надежное переключение без автоматического возврата.

Назначение и область применения

Переключатель CHINT NP2-BJ33 используется для ручного включения и выключения электрических цепей в режимах «включено–выключено–включено». Его применяют там, где важно зафиксировать выбранное состояние - например, для выбора режима работы станка, управления световым сигналом или переключения между источниками питания. Благодаря фиксации в каждом положении, устройство исключает случайное переключение.

Технические характеристики

• Количество положений: 3 (центральное выключенное + два активных)
• Количество нормально открытых (НО) контактов: 2 - замыкаются только при переводе рукоятки в крайние положения
• Фиксация положений: да - рукоятка остается в выбранном положении до ручного перемещения
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды и пыли в значительных количествах
• Тип элемента управления: поворотная удлинённая рукоятка - обеспечивает удобный захват и точное управление даже в перчатках
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми круглыми отверстиями в панелях
• Цвет рукоятки: черный - контрастный, легко заметен на фоне панели

Совместимость и монтаж

Устройство устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используются две штатные гайки с внутренней стороны панели. Перед монтажом проверьте соответствие толщины панели - она должна позволять плотную затяжку гаек без деформации корпуса. Подключение выполняется к винтовым клеммам: каждый из двух контактов имеет пару зажимов для входа и выхода. Убедитесь, что провода зачищены на 8–10 мм и хорошо затянуты - слабый контакт вызывает нагрев.

Безопасность и стандарты

Переключатель NP2-BJ33 соответствует требованиям IEC 60947-5-1 для коммутационных аппаратов управления. Сертифицирован для работы в сетях переменного тока до 690 В и постоянного тока до 250 В. Не предназначен для коммутации высоких токов - максимальная нагрузка указана в документации производителя, но обычно не превышает 5 А при 250 В AC.

Преимущества

• Фиксированные положения предотвращают самопроизвольное переключение
• Удлинённая рукоятка позволяет работать с перчатками и в ограниченном пространстве
• Моноблок конструкция снижает риск отказа при частом использовании
• Винтовой контакт обеспечивает долговечное соединение без необходимости пайки

Ограничения применения

• Защита IP40 не допускает использование во влажной среде, на улице или в местах с брызгами воды
• Не предназначен для частого переключения под нагрузкой выше 5 А - возможна эрозия контактов
• Отсутствуют переключающие контакты - нельзя использовать как перекрестный коммутатор или переключатель направления
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Выбор режима работы: «Автоматический / Выключено / Ручной» на станке ЧПУ
• Переключение между основным и резервным питанием в щите управления
• Активация сигнализации «В работе»/«Обслуживание» на конвейере
• Ручной контроль вентилятора охлаждения в распределительном щите

Практические советы

• При монтаже используйте пластиковую или металлическую рамку для усиления жесткости вокруг отверстия 22 мм - особенно на тонких панелях
• Подбирайте провода с медными жилами и хорошей гибкостью - они легче заводятся в винтовые клеммы
• Избегайте установки рядом с источниками тепла - температура окружающей среды не должна превышать +40 C
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - окисление может увеличивать переходное сопротивление
• Запасной вариант: если нужна защита от брызг - рассмотрите модели с IP65, такие как NP2-BJ35
