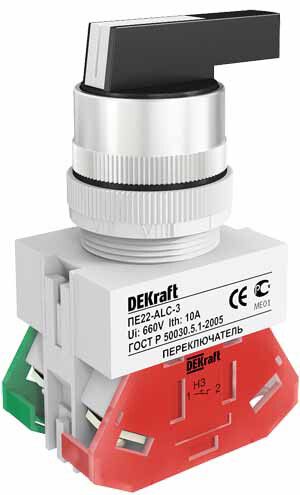

Переключатель на 3 положения I-O-II ПЕ-22 с фиксацией удлинен. ручка DEKraft 25056DEK APC

Переключатель DEKraft артикула 25056dek - это механический коммутирующий аппарат с тремя фиксированными положениями (I–O–II) и удлинённой ручкой диаметром 22 мм, предназначенный для ручного управления электрическими цепями переменного тока. Устройство надёжно работает в условиях промышленного оборудования, особенно там, где требуется чёткая визуальная и тактильная индикация состояния - включено/выключено/включено другим режимом.

Назначение и область применения

Переключатель DEKraft 25056dek используется для ручного включения и выключения электрических цепей с возможностью выбора между двумя рабочими состояниями через нейтральное положение. Подходит для управления оборудованием, требующим последовательного переключения режимов: например, «работа / останов / ручной контроль». Применяется в системах автоматизации, на станках, конвейерах, щитах управления, пультах оператора. Установка осуществляется на панель или дверцу шкафа - идеален для мест, где нужна доступность и устойчивость к случайным воздействиям.

Технические характеристики

• Количество положений: 3 (I – O – II) с фиксацией в каждом
• Тип тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество контактов: 1 нормально замкнутый (1 НЗ), 0 переключающих
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Цвет корпуса: чёрный, переднее кольцо - хромированное
• Тип ручки: поворотная, удлинённая, удобна для захвата даже в перчатках
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель DEKraft 25056dek монтируется в панель или дверцу шкафа через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие точно по размеру - допуск не более +-0,2 мм. После вставки устройства фиксируется резьбовым креплением внутри корпуса. Кабель подключается к винтовым клеммам - рекомендуется использовать жилы с изоляцией до 2,5 мм2, зачищенные на 8–10 мм. Хромированное переднее кольцо обеспечивает герметичную посадку и предотвращает проворачивание при вибрации. Устройство совместимо с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, что гарантирует соответствие безопасности и надёжности для промышленного использования. Степень защиты IP54 позволяет применять его в помещениях с высокой запылённостью и вероятностью попадания брызг воды - например, на участках мойки, в цехах с охлаждением. Климатическое исполнение УХЛ4 делает его пригодным для работы в неотапливаемых помещениях, на открытых площадках с умеренным климатом. Отсутствие индикации означает, что состояние цепи определяется визуально по положению ручки - важно соблюдать правила безопасной эксплуатации.

Преимущества

• Фиксация в трёх положениях исключает случайное переключение
• Удлинённая ручка 22 мм обеспечивает точный захват, даже в перчатках
• Хромированное кольцо снижает риск коррозии и улучшает эргономику
• Винтовое подключение - надёжно, не требует специнструментов
• Высокая степень защиты IP54 расширяет возможности применения
• Совместим с большинством стандартных панелей благодаря универсальному диаметру 22 мм

Ограничения применения

• Не предназначен для постоянного тока (DC) - использование при DC может вызвать дугу и выход из строя
• Номинальный ток 10 А - нельзя подключать нагрузки выше этого значения
• Отсутствуют световые индикаторы - невозможно визуально определить наличие напряжения на контактах
• Не рассчитан на погружение в жидкости или прямой поток воды - IP54 не является водонепроницаемостью
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление работой насоса: положение I - вкл, O - выкл, II - резервный контур
• Выбор режима работы станка: автономный / останов / обслуживание
• Переключение между основным и резервным источником питания в щите управления
• Ручной запуск системы вентиляции после ремонта
• Индикация состояния в пульте оператора на пищевом производстве

Практические советы

• При монтаже проверьте глубину отверстия - слишком глубокое может помешать фиксации
• Не затягивайте винты клемм чрезмерно - это повредит медные жилы и снизит контакт
• Для длительной службы используйте кабель с гибкой многожильной жилой - лучше воспринимает вибрацию
• Проверяйте положение ручки перед включением - в состоянии “O” цепь разомкнута, даже если питание есть
• При использовании в холодном помещении убедитесь, что температура не ниже −40C - иначе материал ручки станет хрупким
• Этот переключатель DEKraft 25056dek не имеет функции самовозврата - он остаётся в выбранном положении до следующего действия
