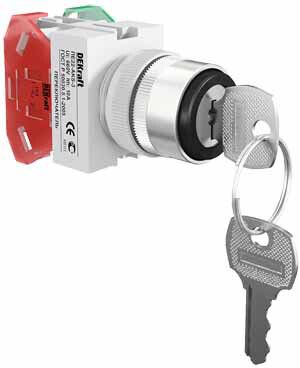

Переключатель на 3 положения I-O-II ПЕ-22 AKS с фиксацией ключом DEKraft 25054DEK APC

Переключатель на 3 фиксированных положения I-O-II с ключом 1НО+1НЗ AKS ПЕ-22 22 мм черный - это механический коммутирующий аппарат с ключевой блокировкой, предназначенный для надёжного включения/выключения оборудования в промышленных системах. Бренд DEKRAFT и артикул 25054dek обеспечивают совместимость с типовыми решениями на базе серии ПЕ-22.

Назначение и область применения

Переключатель на 3 фиксированных положения I-O-II с ключом 1НО+1НЗ AKS ПЕ-22 22 мм черный используется для ручного управления электрическими цепями: включение (I), выключение (O), второе рабочее состояние (II). Ключевая блокировка предотвращает случайное включение, что важно в условиях обслуживания или ремонта. Применяется в панелях управления станков, конвейеров, насосных станций, систем автоматизации. Подходит для установки на двери шкафов, щитах и других поверхностях.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Диаметр монтажного отверстия: 22 мм
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Фиксация положений: механическая, с удержанием в каждом из трёх положений
• Элемент управления: металлический ключ, снимается при выключенном состоянии
• Цвет корпуса: чёрный, цвет переднего кольца: хром
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускает повышенную влажность)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель на 3 фиксированных положения I-O-II с ключом 1НО+1НЗ AKS ПЕ-22 22 мм черный монтируется через круглое отверстие диаметром 22 мм. Для установки требуется только отвертка - провода зачищаются и затягиваются в винтовых клеммах. Переднее кольцо обеспечивает плотное прилегание к поверхности панели. Установка возможна на вертикальной или горизонтальной поверхности. Не требует специальных инструментов, совместим с большинством стандартных панельных шкафов. Обратите внимание: монтаж осуществляется исключительно на панель, не предназначен для печатной платы (не SMD и не THT).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность кнопочных и переключающих аппаратов. Степень защиты IP54 позволяет использовать переключатель в помещениях с высокой запылённостью и риском попадания брызг воды - например, на производстве, в цехах, на объектах с мойкой оборудования. Ключевая система исключает возможность включения без ключа, снижая риск аварийного запуска. Работа при напряжении до 220 В AC и токе до 10 А соответствует классическим нагрузкам промышленного освещения, маломощных двигателей и управляющих цепей.

Преимущества

• Надёжная фиксация всех трёх положений - переключатель не “проваливается” между состояниями
• Ключевая блокировка повышает безопасность при техобслуживании
• Высокая прочность корпуса и хромированное кольцо устойчивы к механическому воздействию
• Винтовое подключение удобно для многожильных и одножильных проводов до 2,5 мм2
• Совместим с широким спектром панелей благодаря стандартизированному диаметру 22 мм

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный ток 220 В
• Номинальный ток 10 А - нельзя применять для управления мощными двигателями свыше 2–3 кВт
• IP54 недостаточно для влажных сред с прямым орошением (например, на улице или в мясоперерабатывающем цехе с гидроочисткой)
• Отсутствует световая индикация - невозможно визуально определить текущее положение без проверки устройства
• Ключ необходимо сохранять - потеря ключа делает переключатель невозможным для активации

Примеры использования

• Управление режимами работы станка: “Выкл.” / “Автоматический режим” / “Ручной режим”
• Выбор источника питания: основной / резервный / выключено
• Аварийное отключение конвейера с обязательной блокировкой ключом
• Управление вентиляционными системами в цехах с контролируемым доступом

Практические советы

• При монтаже используйте только провода сечением ≤2,5 мм2 - большие жилы не войдут в клеммы
• Проверьте глубину панели: корпус переключателя имеет выступающую часть - он должен полностью входить в отверстие без зазора
• Для долговечности не применяйте силу при повороте ключа - механизм рассчитан на мягкую работу
• Храните запасной ключ в месте, доступном обслуживающему персоналу, но недоступном для посторонних
• Если нужна индикация состояния - параллельно установите сигнальную лампу, так как этот переключатель её не содержит
